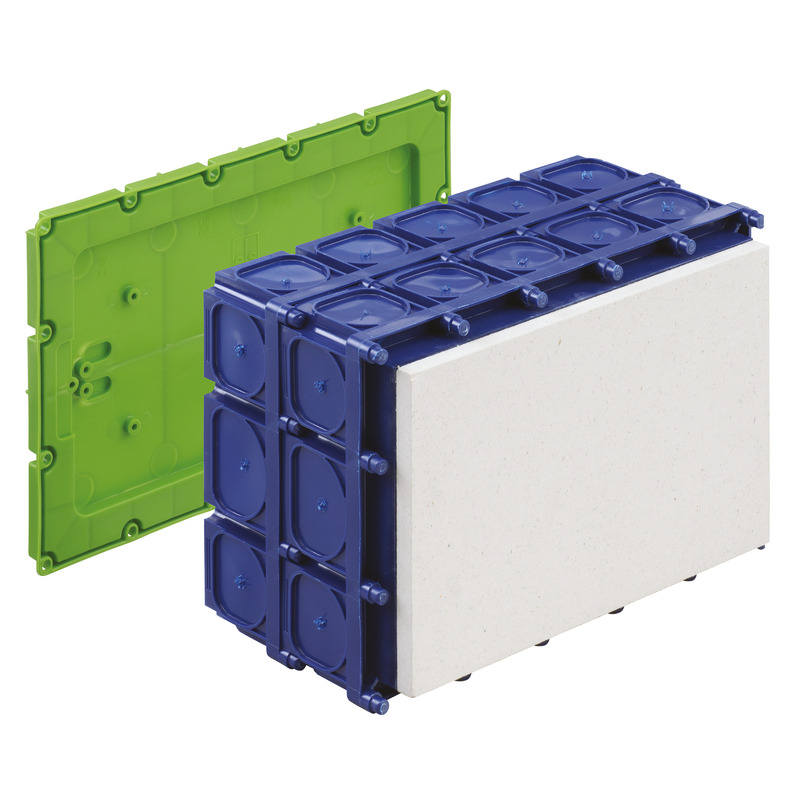

Universelles Einbaugehäuse K4-H-P EK (98000601) Wykonywanych na miejscu: Spelsberg

Uniwersalna obudowa montażowa

K4-H-P EK

Numer produktu: 98000601 | Wymiary: 311 x 202 x 158 mm

Uniwersalna obudowa montażowa, do montażu opraw NV/HV/LED i głośników, przygotowana do montażu zacisków WK 2,5 - 25 mm², nadaje się do montażu 40-bieg. przyłączeniowej listwy telekomunikacyjnej lub jako przelotowa puszka telefoniczna wg DIN 47614-615 lub jako podrozdzielnica w połączeniu z UP 015 (1-rzędowa, 15 TE), ze stopniem ochrony IP30, Znamionowe napięcie izolacji: 400V AC, bezhalogenowy

Otwór spustowy płytki Fermacell® (nośność maks. 10 kg), zmienna do maks. 220 x 150 mm, maksymalna wysokość montażu opraw NV: 130 mm, oprawy HV: 135 mm, transformatory elektroniczny do maks. 150 VA, moc opraw maks. 50W / LED 40W, montaż na magnes i gwoździe, membrana do perforacji, Zakres uszczelnienia M16 - M50, kompatybilność z prętami wsporczymi

właściwości elektryczne

Znamionowe napięcie izolacji AC 400 V
Rodzaj ochrony IP30
Odpowiednie do Budownictwo betonowe
UL Type Rating b.d.

Kolory

Kolor części górnej inne

Wymiary

Szerokość 311 mm
Długość 202 mm
Wysokość 158 mm
Masa 1.4 kg

Właściwości materiału

bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania montaż na magnes i gwoździe

Warunki otoczenia

maks. względna wilgotność powietrza 25°C - %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C

Sales Information

EAN 4013902933716
Packing Unit Code C62
ETIM Class EC002601
Numer taryfy celnej 39269097

Materiał

Materiał części dolnej Polipropylen
Materiał części górnej Polipropylen

Pobierz kartę katalogową

Pobierz kartę katalogową

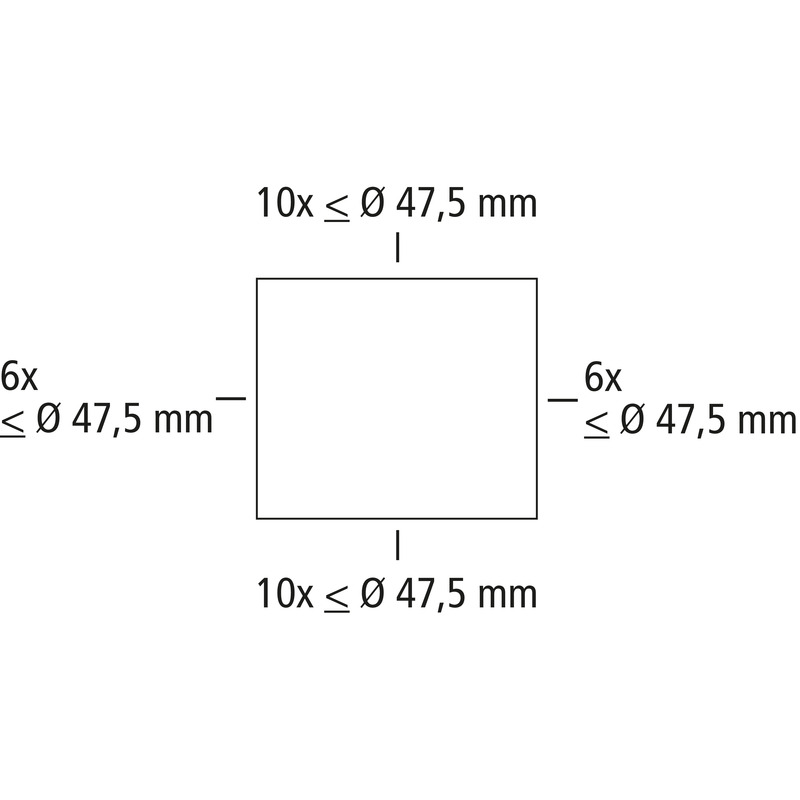

Arkusz wymiarowy

Rysunek wymiarowy pdf (314 KB)
Rysunek wymiarowy jpg (2 MB)
Rysunek wymiarowy dwg (841 KB)
Rysunek wymiarowy pdf (73 KB)
Rysunek wymiarowy dxf (478 KB)
Rysunek wymiarowy dwg (108 KB)
Rysunek wymiarowy jpg (1 MB)

Certyfikat

UKCA Deklaracja EN pdf (49 KB)
CE Deklaracja DE/EN/FR pdf (219 KB)

Akcesoria

pokrywa zamykająca K4 VD

  • Wymiary : 202 x 307 x 16,3 mm
  • Numer produktu: 98010401



Pokrywa zamykająca, biała, niepalna, do skrzynek montażowych



Wiertło stopniowe LFR

  • Numer produktu: 19599501

Otwór przelotowy: M16–32, otwór: 16,5–32,5 mm



Frez do otworów



Ten artykuł jest zarchiwizowany!

Łącznik peszla RVB 20

  • Numer produktu: 97022001

do rur żłobkowanych M20



Łącznik peszla (bez peszla) z odciążeniem naciągu, szary, do elastycznych, metrycznych rur...



Łącznik peszla RVB 25

  • Numer produktu: 97022501

do rur żłobkowanych M25



Łącznik peszla (bez peszla) z odciążeniem naciągu, szary, do elastycznych, metrycznych rur...



Ten artykuł jest zarchiwizowany!

Łącznik peszla RVB 32

  • Numer produktu: 97023201

do rur żłobkowanych M32



Łącznik peszla (bez peszla) z odciążeniem naciągu, szary, do elastycznych, metrycznych rur...



Ten artykuł jest zarchiwizowany!

Łącznik peszla RVB 40

  • Numer produktu: 97024001

do rur żłobkowanych M40



Łącznik peszla (bez peszla) z odciążeniem naciągu, szary, do elastycznych, metrycznych rur...



Ten artykuł jest zarchiwizowany!

Szczypce do wycinania otworów IBT LZA-OE

  • Wymiary : 235 x 35 x 63 mm
  • Numer produktu: 97810001

bez wkładu do wycinania



Szczypce do wycinania otworów, narzędzie do wycinania dokładnych wpustów w puszkach do betonu, otwór...



Ten artykuł jest zarchiwizowany!

z wkładem do wycinania 18 mm do rur M20



Szczypce do wycinania otworów, narzędzie do wycinania dokładnych wpustów w puszkach do betonu, otwór...



Ten artykuł jest zarchiwizowany!

z wkładem do wycinania 23 mm do rur M25



Szczypce do wycinania otworów, narzędzie do wycinania dokładnych wpustów w puszkach do betonu, otwór...



Ten artykuł jest zarchiwizowany!

Wkład do wycinania IBT STE-LZA/14

  • Numer produktu: 97891401



Wkłady jako części zastępcze lub dodatkowe do szczypiec do wycinania otworów IBT LZA



Ten artykuł jest zarchiwizowany!

Wkład do wycinania IBT STE-LZA/18

  • Numer produktu: 97891801



Wkłady jako części zastępcze lub dodatkowe do szczypiec do wycinania otworów IBT LZA



Ten artykuł jest zarchiwizowany!

Wkład do wycinania IBT STE-LZA/23

  • Numer produktu: 97892301



Wkłady jako części zastępcze lub dodatkowe do szczypiec do wycinania otworów IBT LZA



Ten artykuł jest zarchiwizowany!

Rozwiertak WED

  • Wymiary : 28,5 x 131,15 x 28,5 mm
  • Numer produktu: 97915501

Zakres rozwiercania 9-25 mm Ø



Rozwiertak, pomocnicze narzędzie montażowe do wprowadzeń do rur



Akcesoria IBT NAS-AL

  • Wymiary : 8,4 x 30 x 8,4 mm
  • Numer produktu: 97924001

Gwóźdź rozprężny, aluminium 40 mm, z kołkiem z tw. sztucznego do...



Materiały do mocowania do szalunków stalowych



Akcesoria IBT NA-AL

  • Wymiary : 3,5 x 40 x 3,5 mm
  • Numer produktu: 97924201

Gwóźdź aluminiowy, dł. 40 mm, karbowany



Materiały do mocowania do szalunków z drewna / z tworzywa sztucznego, do prac wykonywanych na...



Akcesoria IBT NA-AL/gl

  • Wymiary : 3,1 x 45 x 3,1 mm
  • Numer produktu: 97924301

Gwóźdź aluminiowy, dł. 40 mm, gładki



Materiały do mocowania do szalunków z drewna / z tworzywa sztucznego, do prac wykonywanych na...



Ten artykuł jest zarchiwizowany!

Akcesoria IBT ANSW

  • Numer produktu: 97926001

Śruba do przyspawania M6 x 10 mm, tanie i niezawodne mocowanie puszki,...



Materiały do mocowania do szalunków stalowych



Ten artykuł jest zarchiwizowany!

Wkładka STH-ELP

  • Numer produktu: 97953601



Wkładka, 6 mm Ø, jeśli niezbędne jest wyrównanie tolerancji pręta wsporczego, (w połączeniu z...



Pręt wsporczy STH 70

  • Wymiary : 6 x 70 x 6 mm
  • Numer produktu: 97957001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 90

  • Wymiary : 6 x 90 x 6 mm
  • Numer produktu: 97959001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 100

  • Wymiary : 6 x 100 x 6 mm
  • Numer produktu: 97960001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 110

  • Wymiary : 6 x 110 x 6 mm
  • Numer produktu: 97961001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 130

  • Wymiary : 6 x 130 x 6 mm
  • Numer produktu: 97963001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 140

  • Wymiary : 6 x 140 x 6 mm
  • Numer produktu: 97964001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 150

  • Wymiary : 6 x 150 x 6 mm
  • Numer produktu: 97965001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 170

  • Wymiary : 6 x 170 x 6 mm
  • Numer produktu: 97967001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 190

  • Wymiary : 6 x 190 x 6 mm
  • Numer produktu: 97969001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 230

  • Wymiary : 6 x 230 x 6 mm
  • Numer produktu: 97973001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 240

  • Wymiary : 6 x 240 x 6 mm
  • Numer produktu: 97974001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 290

  • Wymiary : 6 x 290 x 6 mm
  • Numer produktu: 97979001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Teksty specyfikaci

Podobne produkty

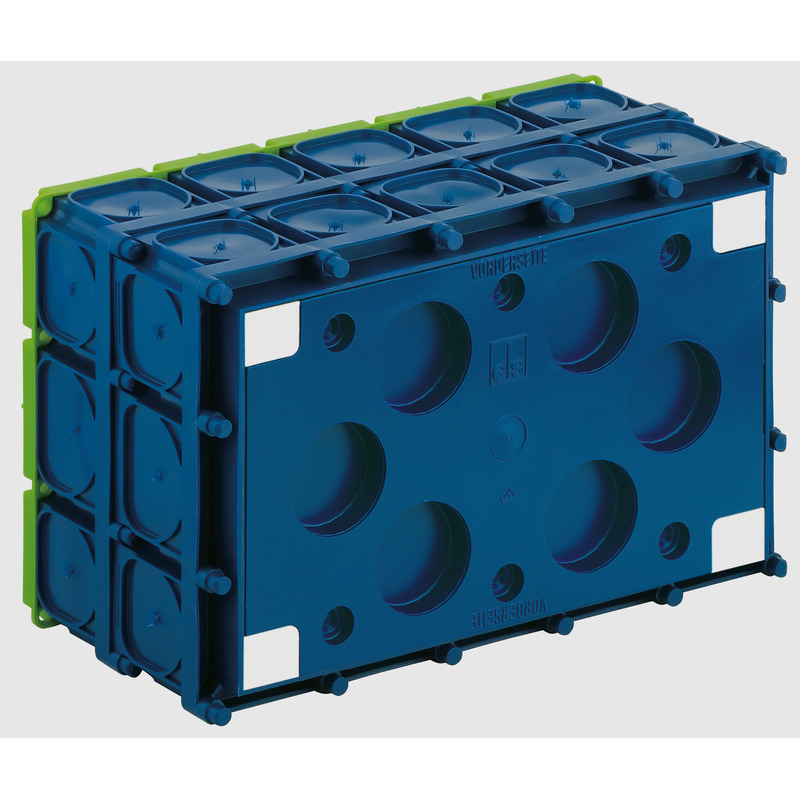

Uniwersalna obudowa montażowa K4-H EK

  • Wymiary : 311 x 202 x 158 mm
  • Numer produktu: 98000501

bez płytki Fermacell®, moc lampy maks. 50 W / LED 40W, montaż na...



Uniwersalna obudowa montażowa, do montażu opraw NV/HV/LED i głośników, przygotowana do montażu...
