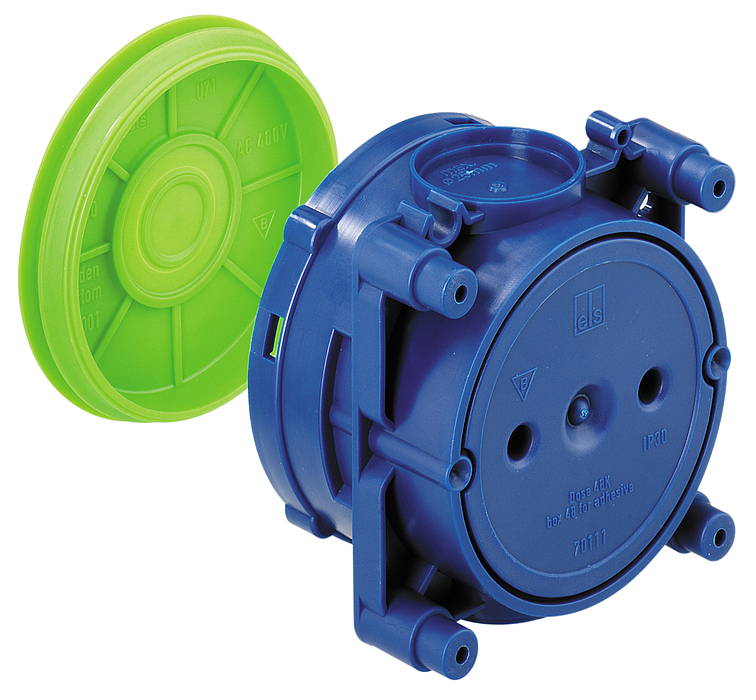

Puszka instalacyjna

U 71 K GRD

Numer produktu: 97174501 | Wymiary: 71 x 71 x 50 mm

Puszka instalacyjna, 2 otwory do mocowania o rozstawie śrub 60 mm, możliwość łączenia w rozstawie normatywnym 71 mm, w pełni izolowane przejście przewodów, nadaje się do wszystkich rodzajów szalunków i szalunków przeciwstawnych, ze stopniem ochrony IP30, Znamionowe napięcie izolacji: 400V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), bezhalogenowy

2-częściowa, mocowanie klejem lub montaż gwoździem, membrana do perforacji, Zakres uszczelnienia M16 - M25, kompatybilność z prętami wsporczymi

właściwości elektryczne

Znamionowe napięcie izolacji AC	400 V
Rodzaj ochrony	IP30
Odpowiednie do	Budownictwo betonowe
UL Type Rating	b.d.

Kolory

Kolor części górnej	inne

Wymiary

Szerokość	71 mm
Długość	71 mm
Wysokość	50 mm
Masa	0.04 kg

Właściwości materiału

bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika zgodna z EN 60695-2-11	650 °C

właściwości mechaniczne

Rodzaj mocowania	mocowanie klejem lub montaż gwoździem

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	- %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C

Sales Information

EAN	4013902855773
Packing Unit Code	C62
ETIM Class	EC002601
Numer taryfy celnej	39269097

Materiał

Materiał części dolnej	Polipropylen
Materiał części górnej	Polipropylen

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	pdf (108 KB)
Rysunek wymiarowy	dxf (2 MB)
Rysunek wymiarowy	dwg (364 KB)
Rysunek wymiarowy	jpg (915 KB)

Certyfikat

CE Deklaracja DE/EN/PL	pdf (75 KB)
CE Deklaracja DE/EN/FR	pdf (63 KB)
VDE Certyfikat DE/EN	pdf (942 KB)
UKCA Deklaracja EN	pdf (50 KB)
