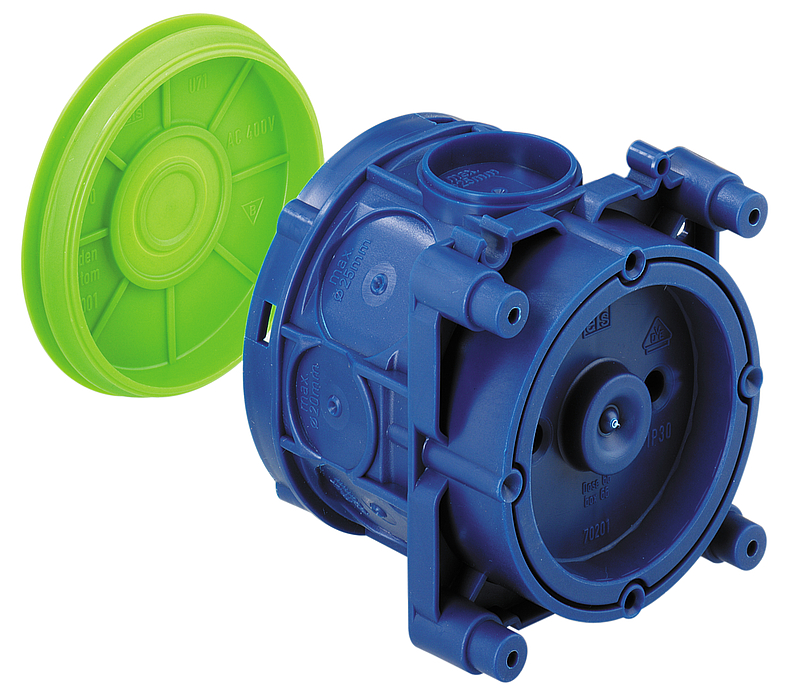

Instalacyjna puszka łączeniowa

U 71 GVD-2

Numer produktu: 97106501 | Wymiary: 71 x 71 x 68 mm

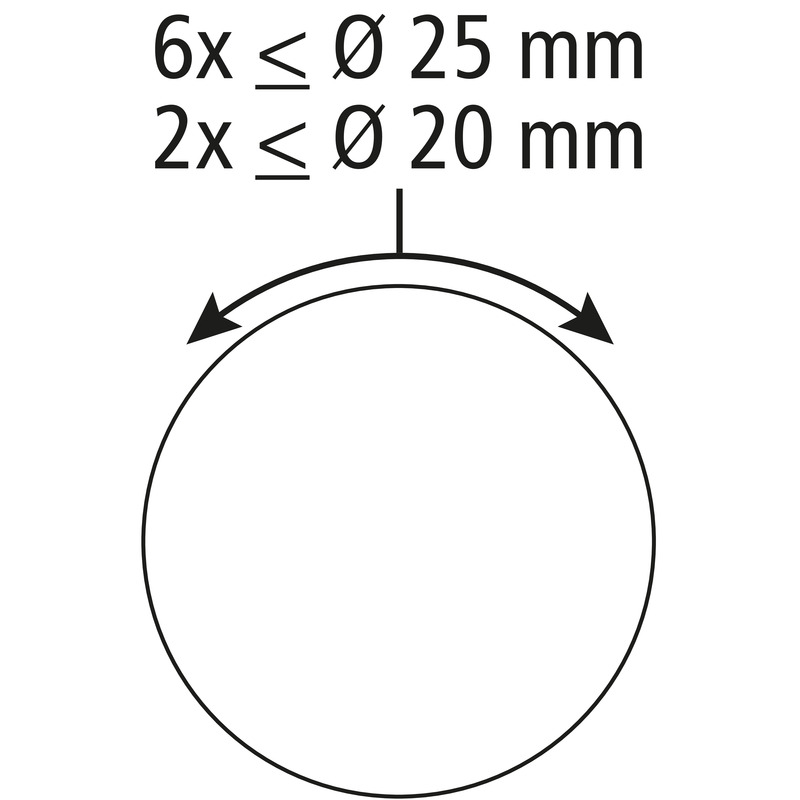

Instalacyjna puszka łączeniowa, 4 otwory do mocowania o rozstawie śrub 60 mm, możliwość łączenia w rozstawie normatywnym 71 mm, w pełni izolowane przejście przewodów, nadaje się do wszystkich rodzajów szalunków i szalunków przeciwstawnych, ze stopniem ochrony IP30, Znamionowe napięcie izolacji: 400V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), bezhalogenowy

2-częściowy, z powiększoną przestrzenią połączeniową, , montaż na magnes i gwoździe, membrana do perforacji, Zakres uszczelnienia M16 - M25, kompatybilność z prętami wsporczymi

właściwości elektryczne

Znamionowe napięcie izolacji AC 400 V
Rodzaj ochrony IP30
Odpowiednie do Budownictwo betonowe
UL Type Rating b.d.

Kolory

Kolor części górnej inne

Wymiary

Szerokość 71 mm
Długość 71 mm
Wysokość 68 mm
Masa 0.05 kg

Właściwości materiału

bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania montaż na magnes i gwoździe

Warunki otoczenia

maks. względna wilgotność powietrza 25°C - %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C

Sales Information

EAN 4013902190041
Packing Unit Code C62
ETIM Class EC002601
Numer taryfy celnej 39269097

Materiał

Materiał części dolnej Polipropylen
Materiał części górnej Polipropylen

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy dxf (2 MB)
Rysunek wymiarowy pdf (239 KB)
Rysunek wymiarowy dwg (549 KB)
Rysunek wymiarowy jpg (1 MB)

Certyfikat

CE Deklaracja DE/EN/PL pdf (75 KB)
CE Deklaracja DE/EN/FR pdf (63 KB)
VDE Certyfikat DE/EN pdf (592 KB)
UKCA Deklaracja EN pdf (50 KB)

Akcesoria

Akcesoria IBT HFL

  • Wymiary : 50 x 50 x 9,5 mm
  • Numer produktu: 97925001

Kołnierz mocujący ø 50 mm, tw. sztuczne



Materiały do mocowania do szalunków z tw. sztucznego / stalowych



Akcesoria IBT HM-UNI

  • Wymiary : 50 x 50 x 10 mm
  • Numer produktu: 97929901

Magnes mocujący, 50 mm Ø, bardzo silny, Siła odrywająca 300 +/- 20...



Materiały do mocowania do szalunków stalowych



pokrywa zamykająca VD 75

  • Wymiary : 75 x 75 x 4,75 mm
  • Numer produktu: 97910001

ze śrubami mocującymi



Pokrywa zamykająca do puszek łączeniowych, niepalne, białe



Wiertło stopniowe LFR

  • Numer produktu: 19599501

Otwór przelotowy: M16–32, otwór: 16,5–32,5 mm



Frez do otworów



Ten artykuł jest zarchiwizowany!

Łącznik peszla RVB 20

  • Numer produktu: 97022001

do rur żłobkowanych M20



Łącznik peszla (bez peszla) z odciążeniem naciągu, szary, do elastycznych, metrycznych rur...



Łącznik peszla RVB 25

  • Numer produktu: 97022501

do rur żłobkowanych M25



Łącznik peszla (bez peszla) z odciążeniem naciągu, szary, do elastycznych, metrycznych rur...



Ten artykuł jest zarchiwizowany!

Łącznik peszla RVB 32

  • Numer produktu: 97023201

do rur żłobkowanych M32



Łącznik peszla (bez peszla) z odciążeniem naciągu, szary, do elastycznych, metrycznych rur...



Ten artykuł jest zarchiwizowany!

Łącznik peszla RVB 40

  • Numer produktu: 97024001

do rur żłobkowanych M40



Łącznik peszla (bez peszla) z odciążeniem naciągu, szary, do elastycznych, metrycznych rur...



Kopuła U 71 KP-M5

  • Wymiary : 70,7 x 70,7 x 51,4 mm
  • Numer produktu: 97174801

(nadaje się tylko do serii U 71)



Kopuła z tuleją gwintowaną M5, nadaje się jako nakładka do puszek U 71 oraz cokołów mocowanych...



Ten artykuł jest zarchiwizowany!

Szczypce do wycinania otworów IBT LZA-OE

  • Wymiary : 235 x 35 x 63 mm
  • Numer produktu: 97810001

bez wkładu do wycinania



Szczypce do wycinania otworów, narzędzie do wycinania dokładnych wpustów w puszkach do betonu, otwór...



Ten artykuł jest zarchiwizowany!

z wkładem do wycinania 18 mm do rur M20



Szczypce do wycinania otworów, narzędzie do wycinania dokładnych wpustów w puszkach do betonu, otwór...



Ten artykuł jest zarchiwizowany!

z wkładem do wycinania 23 mm do rur M25



Szczypce do wycinania otworów, narzędzie do wycinania dokładnych wpustów w puszkach do betonu, otwór...



Ten artykuł jest zarchiwizowany!

Wkład do wycinania IBT STE-LZA/14

  • Numer produktu: 97891401



Wkłady jako części zastępcze lub dodatkowe do szczypiec do wycinania otworów IBT LZA



Ten artykuł jest zarchiwizowany!

Wkład do wycinania IBT STE-LZA/18

  • Numer produktu: 97891801



Wkłady jako części zastępcze lub dodatkowe do szczypiec do wycinania otworów IBT LZA



Ten artykuł jest zarchiwizowany!

Wkład do wycinania IBT STE-LZA/23

  • Numer produktu: 97892301



Wkłady jako części zastępcze lub dodatkowe do szczypiec do wycinania otworów IBT LZA



pokrywa zamykająca U 71 VDF

  • Wymiary : 80 x 80 x 12 mm
  • Numer produktu: 97910201

ze śrubami mocującymi



Pokrywa zamykająca do puszek łączeniowych, niepalne, białe



Ten artykuł jest zarchiwizowany!

pokrywa zamykająca U 71 VDS

  • Numer produktu: 97910401



Pokrywa zamykająca do puszek łączeniowych, niepalne, białe



Ten artykuł jest zarchiwizowany!

Śruba montażowa ES-10

  • Wymiary : 5,5 x 13 x 5,5 mm
  • Numer produktu: 97910501

3,1 x 10 mm



Śruby do urządzeń jako części zamienne do mocowania urządzeń montowanych w puszkach do ścian...



Ten artykuł jest zarchiwizowany!

Śruba montażowa ES-18

  • Wymiary : 5,5 x 21 x 5,5 mm
  • Numer produktu: 97910601

3,1 x 18 mm



Śruby do urządzeń jako części zamienne do mocowania urządzeń montowanych w puszkach do ścian...



Ten artykuł jest zarchiwizowany!

Śruba montażowa ES-25

  • Wymiary : 5,5 x 28 x 5,5 mm
  • Numer produktu: 97910701

3,1 x 25 mm



Śruby do urządzeń jako części zamienne do mocowania urządzeń montowanych w puszkach do ścian...



Denko z gwintem GWB

  • Wymiary : 70,7 x 70,7 x 23,5 mm
  • Numer produktu: 97911001

z gwintowaną tuleją M5 do mocowania haka pokrywy, zmienia każdą puszkę...



Denko z gwintem M5



Ten artykuł jest zarchiwizowany!

Rozwiertak WED

  • Wymiary : 28,5 x 131,15 x 28,5 mm
  • Numer produktu: 97915501

Zakres rozwiercania 9-25 mm Ø



Rozwiertak, pomocnicze narzędzie montażowe do wprowadzeń do rur



Ten artykuł jest zarchiwizowany!

Zaślepki IBT ST

  • Numer produktu: 97920501



Zaślepka IBT chroni otwory do śrub do mocowania sprzętu przed wnikaniem betonu



Złączka do uszczelniania VBN

  • Wymiary : 21,8 x 21,8 x 16,5 mm
  • Numer produktu: 97921001

(do puszki instalacyjnej U 71 97104502)



Złączka do uszczelniania i przepustów kablowych do odstępu 71 mm



Akcesoria IBT VB 71

  • Wymiary : 26 x 15 x 12 mm
  • Numer produktu: 97921201

do odstępu 71 mm



Złączki dystansowe do połączeń puszek przy ekstremalnych obciążeniach



Akcesoria IBT VB 80/85

  • Wymiary : 33,5 x 36,5 x 11,5 mm
  • Numer produktu: 97921301

do odstępu 80 i 85 mm



Złączki dystansowe do połączeń puszek przy ekstremalnych obciążeniach



Akcesoria IBT VB 90

  • Wymiary : 13,5 x 43,5 x 12 mm
  • Numer produktu: 97921401

do odstępu 90 mm



Złączki dystansowe do połączeń puszek przy ekstremalnych obciążeniach



Akcesoria IBT VB 105

  • Wymiary : 13,5 x 58,5 x 12,5 mm
  • Numer produktu: 97921501

do odstępu 105 mm



Złączki dystansowe do połączeń puszek przy ekstremalnych obciążeniach



Akcesoria IBT NAS-AL

  • Wymiary : 8,4 x 30 x 8,4 mm
  • Numer produktu: 97924001

Gwóźdź rozprężny, aluminium 40 mm, z kołkiem z tw. sztucznego do...



Materiały do mocowania do szalunków stalowych



Akcesoria IBT NA-AL

  • Wymiary : 3,5 x 40 x 3,5 mm
  • Numer produktu: 97924201

Gwóźdź aluminiowy, dł. 40 mm, karbowany



Materiały do mocowania do szalunków z drewna / z tworzywa sztucznego, do prac wykonywanych na...



Akcesoria IBT NA-AL/gl

  • Wymiary : 3,1 x 45 x 3,1 mm
  • Numer produktu: 97924301

Gwóźdź aluminiowy, dł. 40 mm, gładki



Materiały do mocowania do szalunków z drewna / z tworzywa sztucznego, do prac wykonywanych na...



Ten artykuł jest zarchiwizowany!

Akcesoria IBT ANSW

  • Numer produktu: 97926001

Śruba do przyspawania M6 x 10 mm, tanie i niezawodne mocowanie puszki,...



Materiały do mocowania do szalunków stalowych



Cokół U 71 BSK-NA

  • Wymiary : 78,8 x 71 x 25,3 mm
  • Numer produktu: 97953001

Wysokość 25 mm, do mocowania gwoździami



Cokół, Podstawa do oparcia puszek IBT i skrzynek w przypadku szalunku przeciwstawnego w połączeniu z...



Cokół U 71 BSK-2

  • Wymiary : 78,8 x 71 x 25,3 mm
  • Numer produktu: 97953002

Wysokość 25 mm do betonu elewacyjnego, min. widoczność stopek



Cokół, Podstawa do oparcia puszek IBT i skrzynek w przypadku szalunku przeciwstawnego w połączeniu z...



Ten artykuł jest zarchiwizowany!

Wkładka STH-ELP

  • Numer produktu: 97953601



Wkładka, 6 mm Ø, jeśli niezbędne jest wyrównanie tolerancji pręta wsporczego, (w połączeniu z...



Cokół U 71 BSK-K

  • Wymiary : 78,8 x 71 x 21 mm
  • Numer produktu: 97953801

Wysokość 21 mm do mocowania za pomocą kleju



Cokół, Podstawa do oparcia puszek IBT i skrzynek w przypadku szalunku przeciwstawnego w połączeniu z...



Cokół U 71 BSK

  • Wymiary : 78,8 x 71 x 17,25 mm
  • Numer produktu: 97953901

Wysokość 21 mm do mocowania magnetycznego, Otwór na magnes należy...



Cokół, Podstawa do oparcia puszek IBT i skrzynek w przypadku szalunku przeciwstawnego w połączeniu z...



Pręt wsporczy STH 70

  • Wymiary : 6 x 70 x 6 mm
  • Numer produktu: 97957001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 90

  • Wymiary : 6 x 90 x 6 mm
  • Numer produktu: 97959001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 100

  • Wymiary : 6 x 100 x 6 mm
  • Numer produktu: 97960001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 110

  • Wymiary : 6 x 110 x 6 mm
  • Numer produktu: 97961001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 130

  • Wymiary : 6 x 130 x 6 mm
  • Numer produktu: 97963001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 140

  • Wymiary : 6 x 140 x 6 mm
  • Numer produktu: 97964001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 150

  • Wymiary : 6 x 150 x 6 mm
  • Numer produktu: 97965001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 170

  • Wymiary : 6 x 170 x 6 mm
  • Numer produktu: 97967001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 190

  • Wymiary : 6 x 190 x 6 mm
  • Numer produktu: 97969001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 230

  • Wymiary : 6 x 230 x 6 mm
  • Numer produktu: 97973001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 240

  • Wymiary : 6 x 240 x 6 mm
  • Numer produktu: 97974001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...



Pręt wsporczy STH 290

  • Wymiary : 6 x 290 x 6 mm
  • Numer produktu: 97979001



Pręty wsporcze do ścian o różnej grubości w przypadku szalunków przeciwstawnych, użycie zawsze w...
