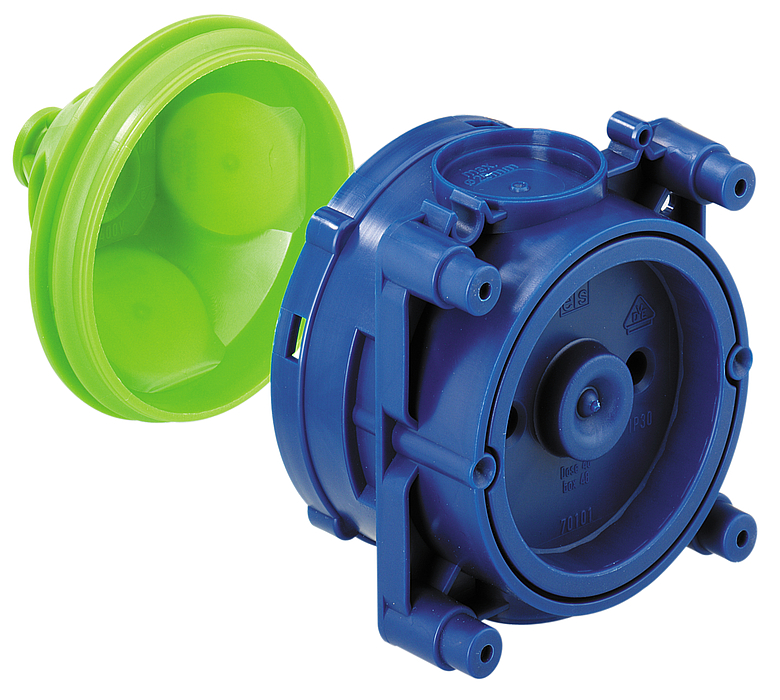

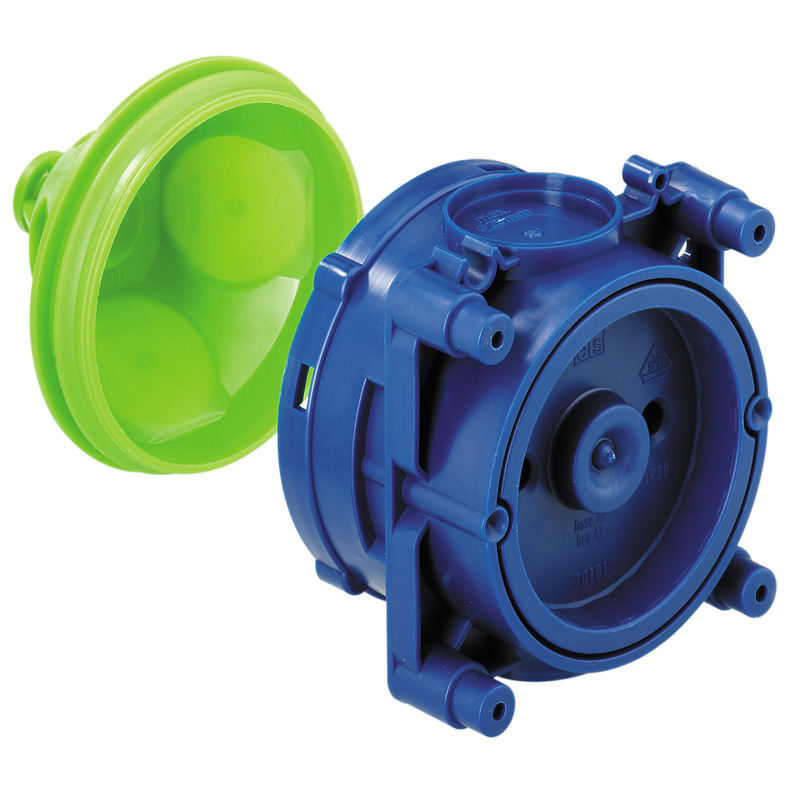

Puszka stożkowa

U 71 KUD

Numer produktu: 97104701 | Wymiary: 71 x 71 x 91 mm

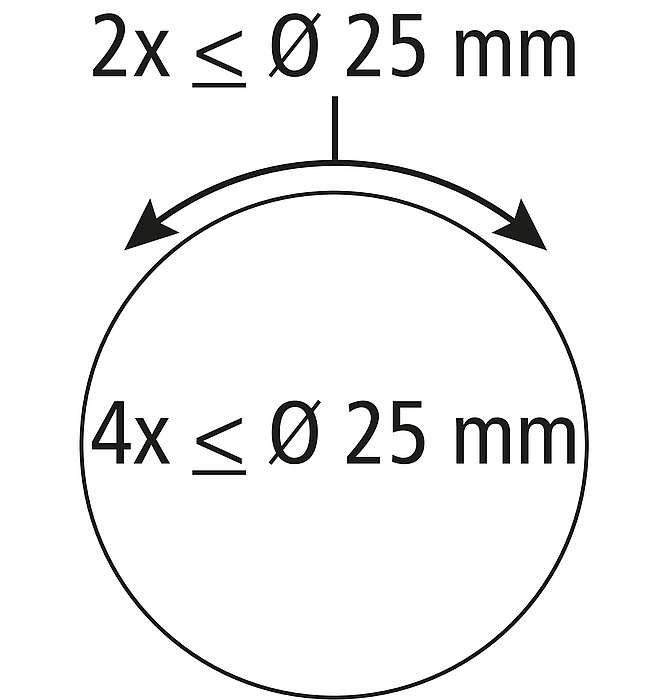

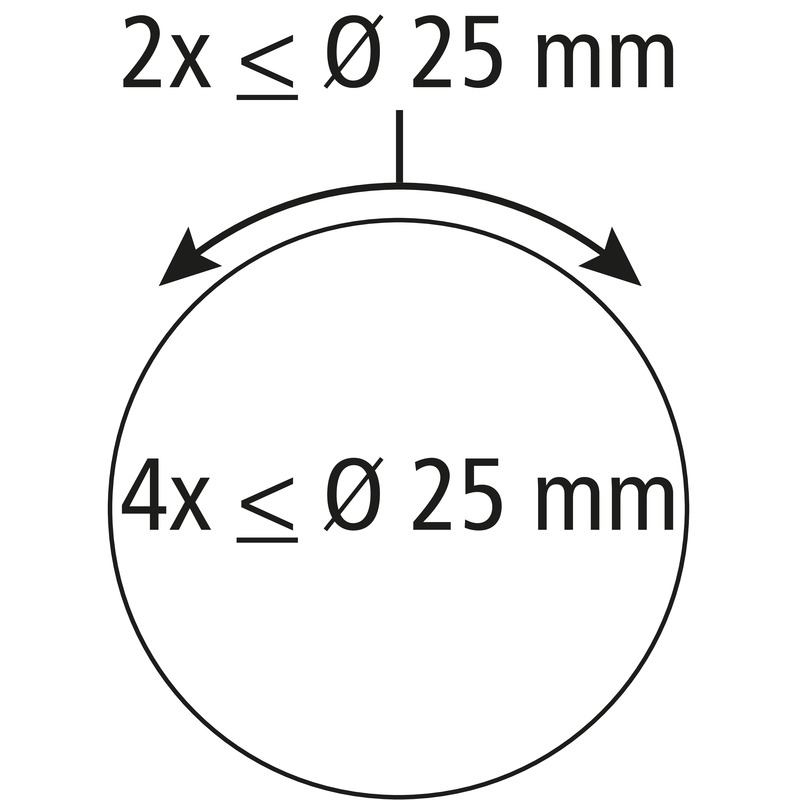

Puszka stożkowa, może być również używana jako puszka sufitowa, 2 otwory do mocowania o rozstawie śrub 60 mm, możliwość łączenia w rozstawie normatywnym 71 mm, w pełni izolowane przejście przewodów, nadaje się do wszystkich rodzajów szalunków i szalunków przeciwstawnych, ze stopniem ochrony IP30, Znamionowe napięcie izolacji: 400V AC, bezhalogenowy, Liczba wpustów 45°: 4

2-częściowa, montaż na magnes i gwoździe, membrana do perforacji, Zakres uszczelnienia M16 - M25, kompatybilność z prętami wsporczymi

właściwości elektryczne

Znamionowe napięcie izolacji AC 400 V
Rodzaj ochrony IP30
Odpowiednie do Budownictwo betonowe
UL Type Rating b.d.

Kolory

Kolor części górnej inne

Wymiary

Szerokość 71 mm
Długość 71 mm
Wysokość 91 mm
Masa 0.04 kg

Właściwości materiału

bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania montaż na magnes i gwoździe

Warunki otoczenia

maks. względna wilgotność powietrza 25°C - %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C

Sales Information

EAN 4013902190034
Packing Unit Code C62
ETIM Class EC002601
Numer taryfy celnej 39269097

Materiał

Materiał części dolnej Polipropylen
Materiał części górnej Polipropylen

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy pdf (176 KB)
Rysunek wymiarowy dxf (616 KB)
Rysunek wymiarowy dwg (486 KB)
Rysunek wymiarowy jpg (1 MB)

Certyfikat

CE Deklaracja DE/EN/PL pdf (75 KB)
UKCA Deklaracja EN pdf (50 KB)
CE Deklaracja DE/EN/FR pdf (63 KB)
