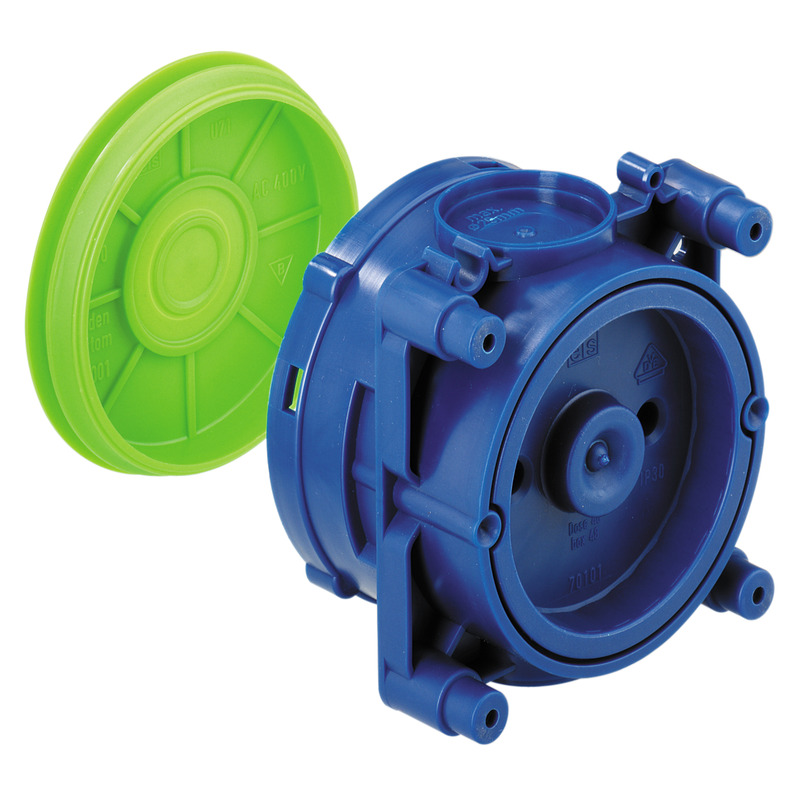

Puszka instalacyjna

U 71 GRD

Numer produktu: 97104501 | Wymiary: 71 x 71 x 50 mm

Puszka instalacyjna, 2 otwory do mocowania o rozstawie śrub 60 mm, możliwość łączenia w rozstawie normatywnym 71 mm, w pełni izolowane przejście przewodów, nadaje się do wszystkich rodzajów szalunków i szalunków przeciwstawnych, ze stopniem ochrony IP30, Znamionowe napięcie izolacji: 400V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), bezhalogenowy

2-częściowa, montaż na magnes i gwoździe, membrana do perforacji, Zakres uszczelnienia M16 - M25, kompatybilność z prętami wsporczymi

właściwości elektryczne

Znamionowe napięcie izolacji AC	400 V
Rodzaj ochrony	IP30
Odpowiednie do	Budownictwo betonowe
UL Type Rating	b.d.

Kolory

Kolor części górnej	inne

Wymiary

Szerokość	71 mm
Długość	71 mm
Wysokość	50 mm
Masa	0.04 kg

Właściwości materiału

bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika zgodna z EN 60695-2-11	650 °C

właściwości mechaniczne

Rodzaj mocowania	montaż na magnes i gwoździe

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	- %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C

Sales Information

EAN	4013902190027
Packing Unit Code	C62
ETIM Class	EC002601
Numer taryfy celnej	39269097

Materiał

Materiał części dolnej	Polipropylen
Materiał części górnej	Polipropylen

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	dxf (1 MB)
Rysunek wymiarowy	pdf (160 KB)
Rysunek wymiarowy	dwg (296 KB)
Rysunek wymiarowy	jpg (1 MB)

Certyfikat

VDE Certyfikat DE/EN	pdf (942 KB)
CE Deklaracja DE/EN/FR	pdf (63 KB)
UKCA Deklaracja EN	pdf (50 KB)
CE Deklaracja DE/EN/PL	pdf (75 KB)

Akcesoria

Akcesoria IBT HFL

Wymiary : 50 x 50 x 9,5 mm
Numer produktu: 97925001

Kołnierz mocujący ø 50 mm, tw. sztuczne

Materiały do mocowania do szalunków z tw. sztucznego / stalowych

Listy zakupów

U 71 GRD

właściwości elektryczne

Kolory

Wymiary

Właściwości materiału

właściwości mechaniczne

Warunki otoczenia

Sales Information

Materiał

Certyfikaty

Pobierz kartę katalogową

Arkusz wymiarowy

Certyfikat

Akcesoria

Kołnierz mocujący ø 50 mm, tw. sztuczne

Magnes mocujący, 50 mm Ø, bardzo silny, Siła odrywająca 300 +/- 20...

ze śrubami mocującymi

Otwór przelotowy: M16–32, otwór: 16,5–32,5 mm

do typów HW 035 / HW 050 / HW 065, Odstęp śrub 60 mm

do rur żłobkowanych M20

do rur żłobkowanych M25

do rur żłobkowanych M32

do rur żłobkowanych M40

(nadaje się tylko do serii U 71)

bez wkładu do wycinania

z wkładem do wycinania 18 mm do rur M20

z wkładem do wycinania 23 mm do rur M25

ze śrubami mocującymi

3,1 x 10 mm

3,1 x 18 mm

3,1 x 25 mm

z gwintowaną tuleją M5 do mocowania haka pokrywy, zmienia każdą puszkę...

Zakres rozwiercania 9-25 mm Ø

(do puszki instalacyjnej U 71 97104502)

do odstępu 71 mm

do odstępu 80 i 85 mm

do odstępu 90 mm

do odstępu 105 mm

Gwóźdź rozprężny, aluminium 40 mm, z kołkiem z tw. sztucznego do...

Gwóźdź aluminiowy, dł. 40 mm, karbowany

Gwóźdź aluminiowy, dł. 40 mm, gładki

Śruba do przyspawania M6 x 10 mm, tanie i niezawodne mocowanie puszki,...

Wysokość 25 mm, do mocowania gwoździami

Wysokość 25 mm do betonu elewacyjnego, min. widoczność stopek

Wysokość 21 mm do mocowania za pomocą kleju

Wysokość 21 mm do mocowania magnetycznego, Otwór na magnes należy...

Dane CAD

Twoja prośba

Dane BIM

Twoja prośba

Teksty specyfikaci

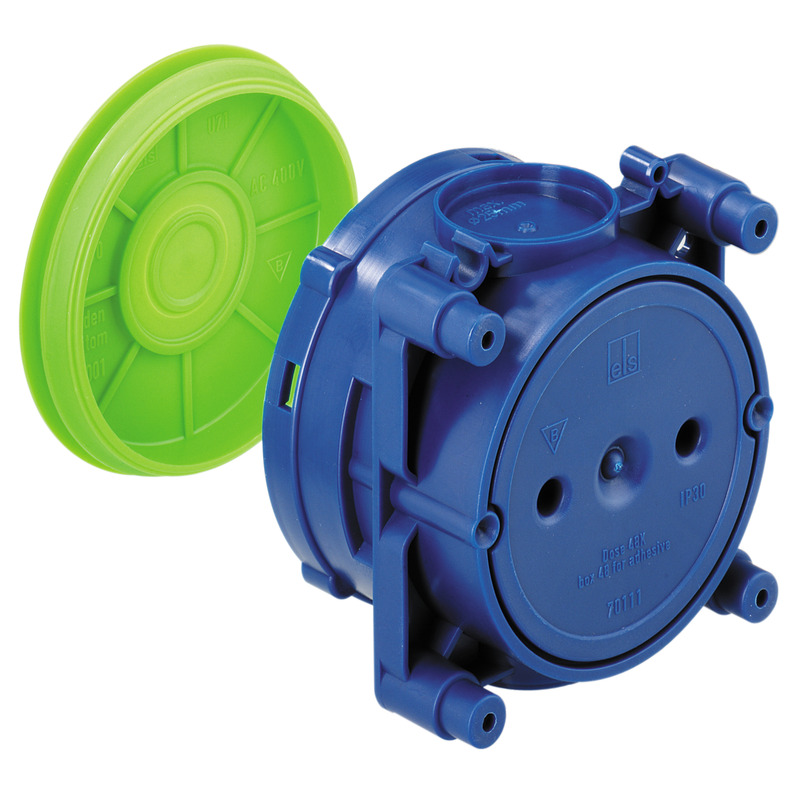

Podobne produkty
