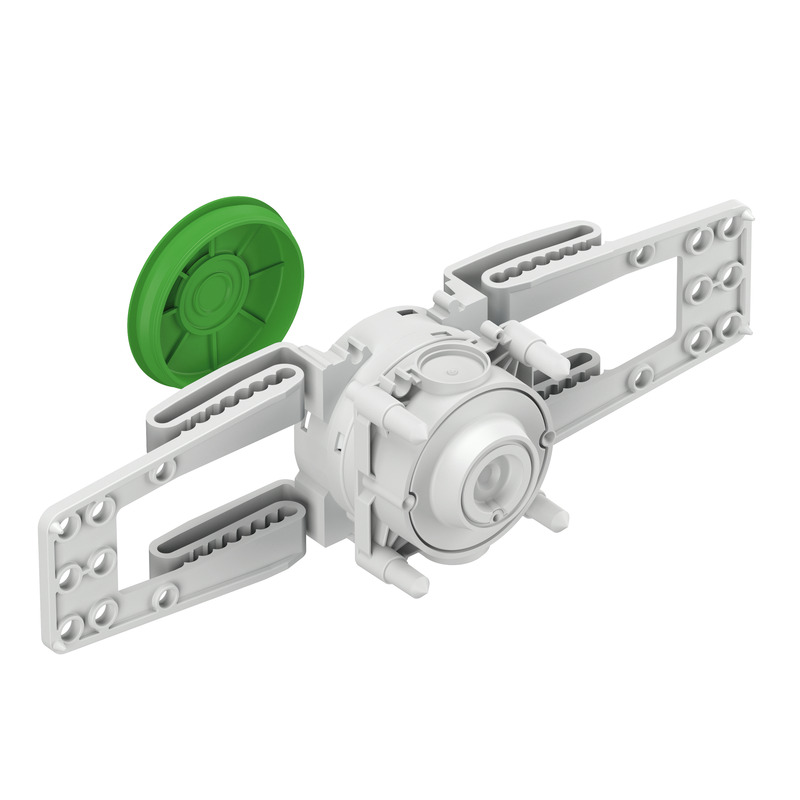

Puszka do betonu

U 71 BWD WAD-35

Numer produktu: 97016001 | Wymiary: 76 x 300 x 65 mm

Puszka do betonu, spód od tyłu, zielona z wpustem maks. 1x 25 mm, możliwość łączenia, odpowiednia do szalunków przeciwstawnych bez podpory, montaż wstępny w zbrojeniu, do betonu, możliwość łączenia w rozstawie normatywnym 71 mm, ze stopniem ochrony IP30, Znamionowe napięcie izolacji: 400V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), bezhalogenowy

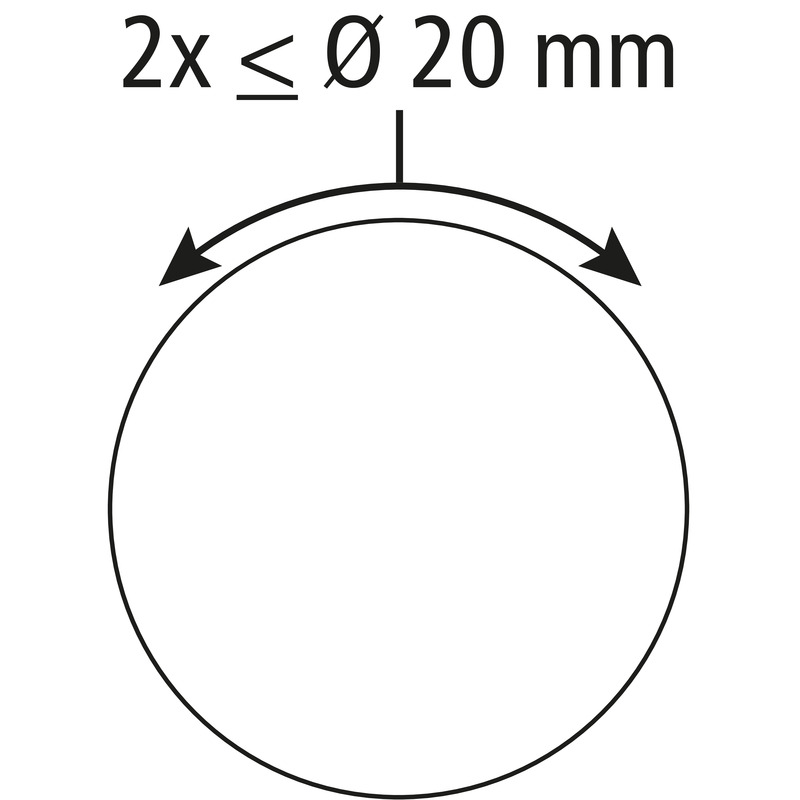

2-częściowa, wysokość 65mm, 35 mm Ø wylot z przodu, wpusty: 2 x do 20 mm Ø, otulina zbrojenia 20-60 mm, do podłączenia oświetlenia ściennego wg VDE 0100, z otworem na śrubę do mocowania lampy, montaż na zbrojeniu za pomocą adaptera wzmacniającego, membrana do perforacji, Zakres uszczelnienia M16 - M20

właściwości elektryczne

Znamionowe napięcie izolacji AC 400 V
Rodzaj ochrony IP30
Odpowiednie do Budownictwo betonowe
UL Type Rating b.d.

Kolory

Kolor części górnej inne

Wymiary

Szerokość 76 mm
Długość 300 mm
Wysokość 65 mm
Masa 0.1 kg

Właściwości materiału

bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania montaż na zbrojeniu za pomocą adaptera wzmacniającego

Warunki otoczenia

maks. względna wilgotność powietrza 25°C - %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C

Sales Information

EAN 4013902513925
Packing Unit Code C62
ETIM Class EC002601
Numer taryfy celnej 39269097

Materiał

Materiał części dolnej Tworzywo sztuczne

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
