Einbaukasten K15 EK (97700201) Rozwiązania eksport: Spelsberg

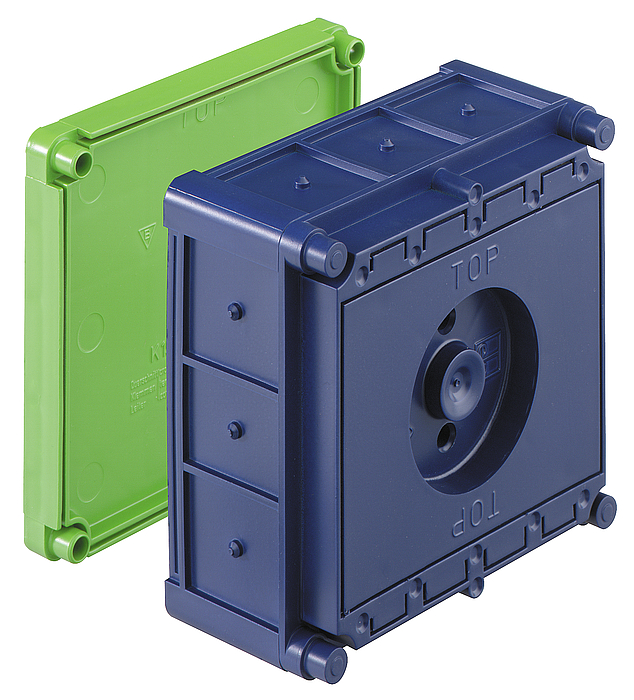

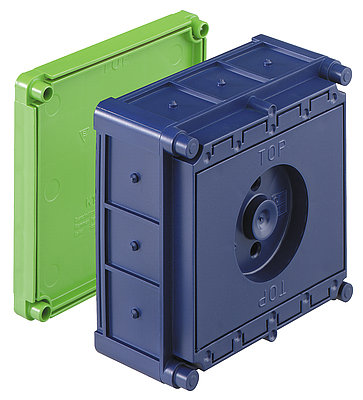

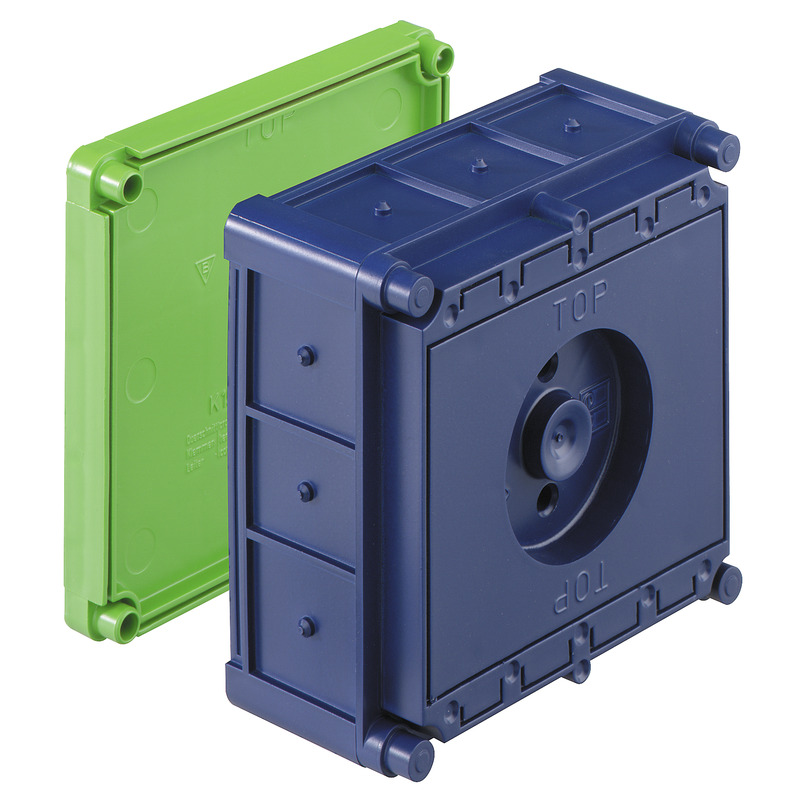

Skrzynka montażowa

K15 EK

Numer produktu: 97700201 | Wymiary: 116 x 111 x 61 mm

Skrzynka montażowa, nadaje się jako skrzynka łączeniowa z dużą przestrzenią dla zacisków, rozstaw śrub 2 x 83,5 (3 9/32 cala) 1 x 100 mm, zgodna ze standardem AFI, do montażu urządzeń „American Standard", wg NEMA Publ. NO.OS 1, odpowiada »„4" square box« dla 2 urządzeń, możliwość łączenia, ze stopniem ochrony IP30, Znamionowe napięcie izolacji: 400V AC, bezhalogenowy

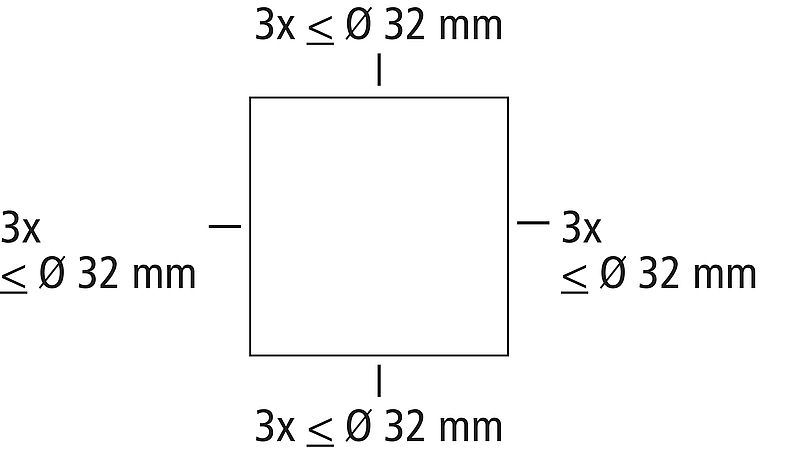

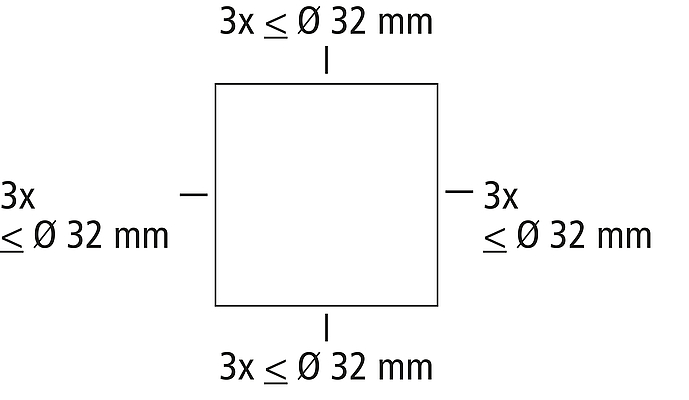

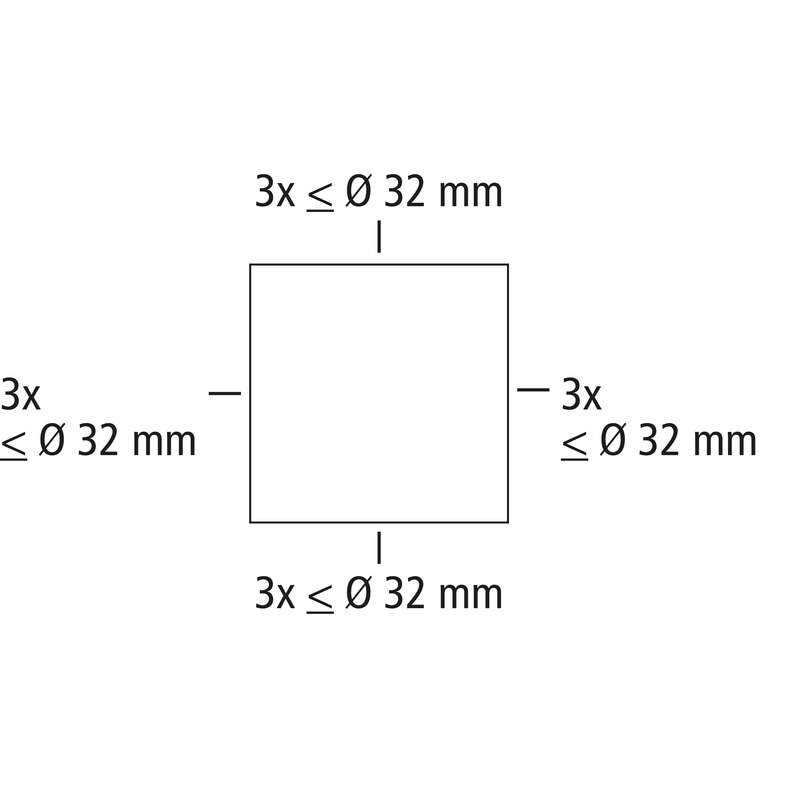

dla Spelsberg HM-UNI (97929901), montaż na magnes i gwoździe, membrana do perforacji, Zakres uszczelnienia M16 - M32, kompatybilność z prętami wsporczymi

właściwości elektryczne

Znamionowe napięcie izolacji AC 400 V
Rodzaj ochrony IP30
Odpowiednie do Budownictwo betonowe
UL Type Rating b.d.

Kolory

Kolor części górnej inne

Wymiary

Szerokość 116 mm
Długość 111 mm
Wysokość 61 mm
Masa 0.1016 kg

Właściwości materiału

bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania montaż na magnes i gwoździe

Warunki otoczenia

maks. względna wilgotność powietrza 25°C - %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C

Sales Information

EAN 4013902200078
Packing Unit Code C62
ETIM Class EC002601
Numer taryfy celnej 39269097

Materiał

Materiał części dolnej Polipropylen
Materiał części górnej Polipropylen

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy pdf (176 KB)
Rysunek wymiarowy dwg (319 KB)
Rysunek wymiarowy dxf (2 MB)

Certyfikat

UKCA Deklaracja EN pdf (49 KB)
CE Deklaracja DE/EN/FR pdf (219 KB)
