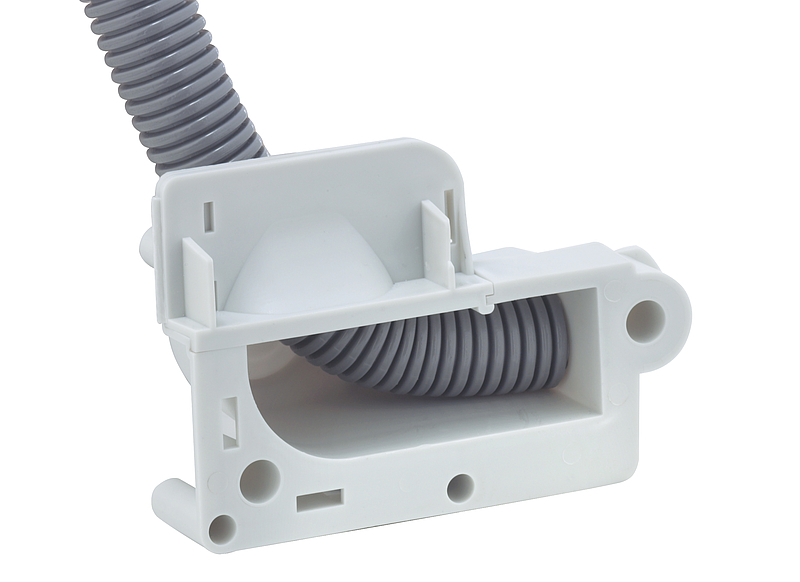

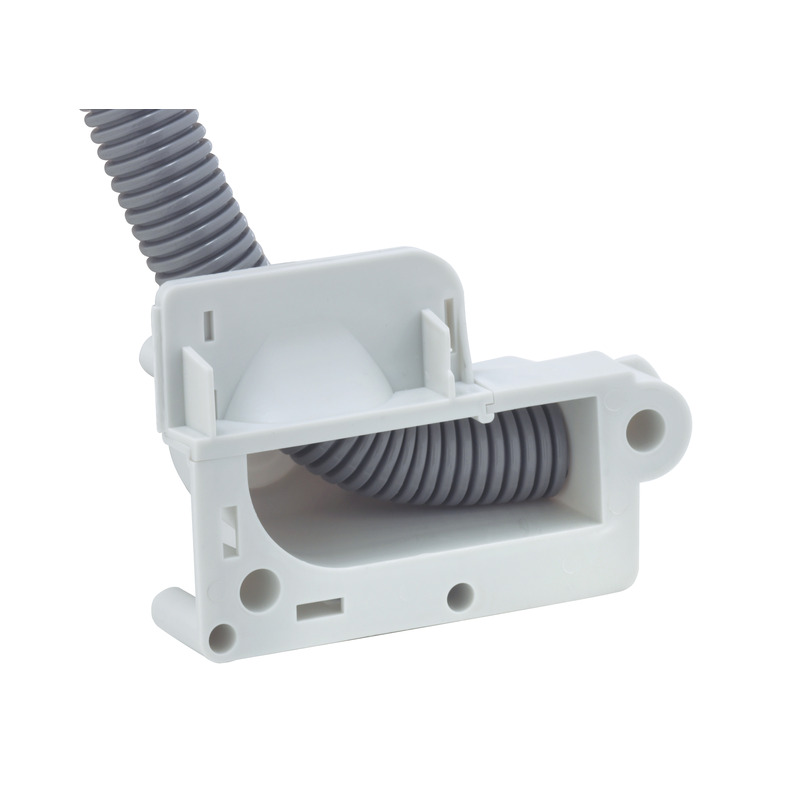

Universalauslass UVA 90 (97071601) Przejścia ścienne i sufitowe: Spelsberg

Wylot uniwersalny

UVA 90

Numer produktu: 97071601 | Wymiary: 126 x 86 x 57 mm

Wylot uniwersalny, do łatwego przekazywania rur w obszarze ściany lub sufitu oraz do przeprowadzania rur pod posadzką. Wpusty do rur do M25. Nadaje się do mocowania na klej i szalunku przeciwstawnego (przy zastosowaniu technologii prętów wsporczych należy przestrzegać: długość prętów wsporczych = grubość ściany minus 2 cm!), Znamionowe napięcie izolacji: 400V AC, bezhalogenowy

mocowanie klejem lub montaż gwoździem, Zakres uszczelnienia M20 - M25, kompatybilność z prętami wsporczymi

właściwości elektryczne

Znamionowe napięcie izolacji AC 400 V
Odpowiednie do Budownictwo betonowe

Wymiary

Szerokość 126 mm
Długość 86 mm
Wysokość 57 mm
Masa 0.05 kg

Właściwości materiału

bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania mocowanie klejem lub montaż gwoździem

Warunki otoczenia

maks. względna wilgotność powietrza 25°C - %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C

Sales Information

EAN 4013902905430
Packing Unit Code C62
ETIM Class EC002328
Numer taryfy celnej 39269097

Materiał

Materiał części dolnej Polipropylen
Materiał części górnej Polipropylen

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy jpg (927 KB)
Rysunek wymiarowy pdf (45 KB)
Rysunek wymiarowy dxf (377 KB)
Rysunek wymiarowy dwg (88 KB)
