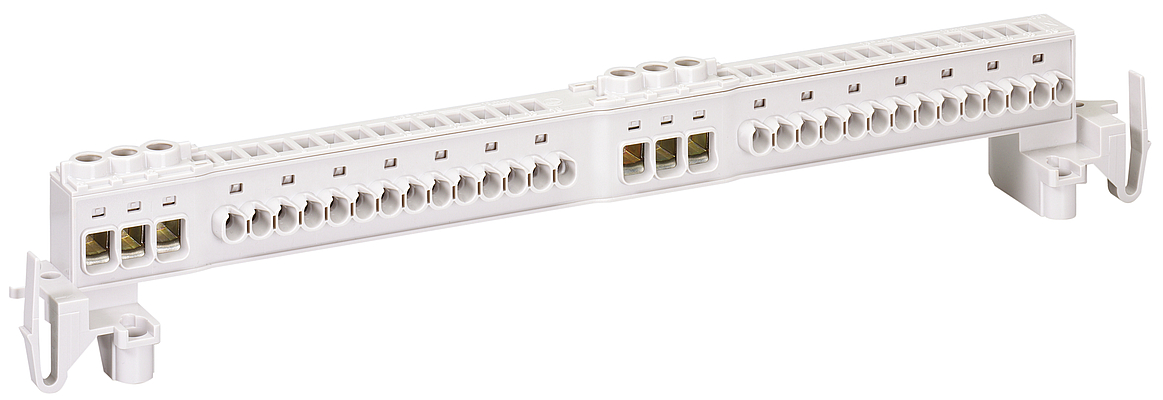

Szyna zaciskowa
Numer produktu: 79031701 | Wymiary: 286 x 60 x 50 mm
Szyna zaciskowa bezśrubowa PE/N, do montażu w skrzynkach rozdzielczych AK 14 od obudowy pustej AK/AKi, jako dodatkowy zacisk lub jako część zapasowa
jednostopniowa szyna zaciskowa PE/N z, 3 przykręcanymi punktami zaciskowymi 2,5 mm²–16 mm² i, 14 bezśrubowych punktów zaciskowych, 1,5 - 4 mm²
| Znamionowe napięcie robocze AC | 400 V |
|---|---|
| Prąd znamionowy | 76 Amper |
| Liczba biegunów | 2 |
| wstrząsoodporny | nie |
| Podłączenie 1: Rodzaj ochrony | Śruby |
| Podłączenie 1: Długość izolacji | 12 mm |
| Podłączenie 1: Pozycje zaciskowe na biegun | 3 |
| Podłączenie 1: Nadaje się do przewodów CU | 1 |
| Podłączenie 1: Nadaje się do przewodów AL | 0 |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny bez końcówki przewodu (min.) | 16 mm² |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny bez końcówką przewodu (maks.) | 1.5 mm² |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (min.) | 1.5 mm² |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (maks.) | 10 mm² |
| Podłączenie 1: Podłączany przekrój przewodu pojedynczego (min.) | 6 mm² |
| Podłączenie 1: Podłączany przekrój przewodu pojedynczego (maks.) | 16 mm² |
| Podłączenie 1: Podłączany przekrój przewodu typu linka (min.) | 1.5 mm² |
| Podłączenie 1: Podłączany przekrój przewodu typu linka (maks.) | 16 mm² |
| Podłączenie 2: Rodzaj ochrony | bezśrubowy |
| Podłączenie 2: Długość izolacji | 12 mm |
| Podłączenie 2: Miejsca zacisku na biegun | 14 |
| Podłączenie 2: Nadaje się do przewodów CU | 1 |
| Podłączenie 2: Nadaje się do przewodów AL | 0 |
| Podłączenie 2: Podłączany przekrój przewodu skrętny elastyczny bez końcówki przewodu (min.) | 1.5 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny elastyczny bez końcówką przewodu (maks.) | 4 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (min.) | 1.5 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (maks.) | 4 mm² |
| Podłączenie 2: Podłączany przekrój przewodu pełny (min.) | 1.5 mm² |
| Podłączenie 2: Podłączany przekrój przewodu pełny (maks.) | 4 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny (min.) | 1.5 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny (maks.) | 4 mm² |
| Szerokość | 286 mm |
|---|---|
| Długość | 60 mm |
| Wysokość | 50 mm |
| Masa | 0.1435 kg |
| Klasa reakcji na ogień zgodna z UL94 | V2 |
|---|---|
| Wytrzymałość żarnika zgodna z EN 60695-2-11 | 960 °C |
| Podłączenie 1: Moment skręcający | 1.6 Nm |
|---|
| EAN | 4013902912469 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC001284 |
| Numer taryfy celnej | 85369010 |
| Materiał korpusu izolacyjnego | Termoplasty |
|---|
