Szyna zaciskowa
Numer produktu: 73385101

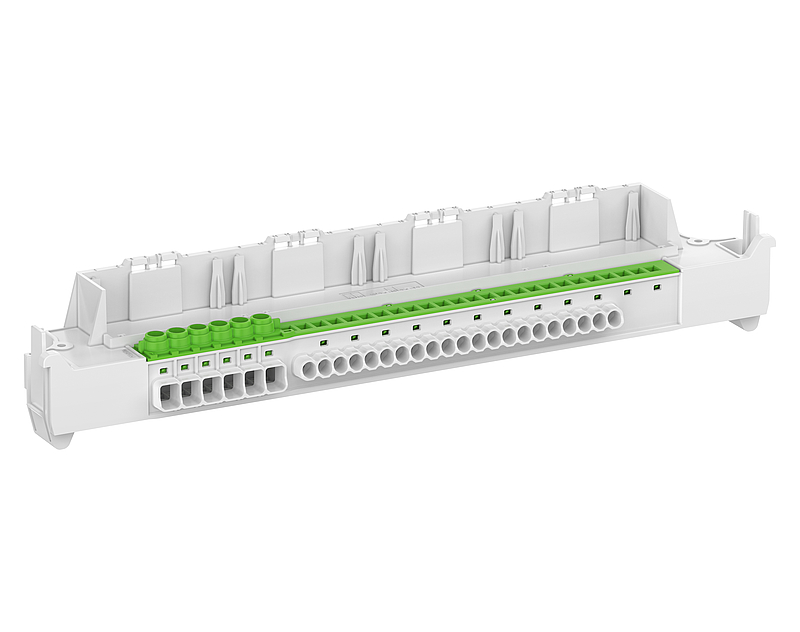

Podstawa ze zintegrowaną szyną zaciskową PE do montażu w skrzynce rozdzielczej AK / AK Air od 14 do 70 modułów jako dodatkowe zaciski lub jako element zamienny
Wspornik bazowy z listwą zaciskową PE z 6 zaciskami śrubowymi 2,5–16mm² i 21 zaciskami Push-In 0,75–4mm², odpowiedni do mocowania 4 modułów N, montażu w skrzynkach rozdzielczych AK 14/28/42/56
| Znamionowe napięcie robocze AC | 690 V |
|---|---|
| Prąd znamionowy | 76 Amper |
| Liczba biegunów | 1 |
| wstrząsoodporny | tak |
| Podłączenie 1: Rodzaj ochrony | Śruby |
| Podłączenie 1: Długość izolacji | 13 mm |
| Podłączenie 1: Pozycje zaciskowe na biegun | 6 |
| Podłączenie 1: Nadaje się do przewodów CU | 1 |
| Podłączenie 1: Nadaje się do przewodów AL | 0 |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny bez końcówki przewodu (min.) | 2.5 mm² |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny bez końcówką przewodu (maks.) | 16 mm² |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (min.) | 2.5 mm² |
| Podłączenie 1: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (maks.) | 16 mm² |
| Podłączenie 1: Podłączany przekrój przewodu pojedynczego (min.) | 2.5 mm² |
| Podłączenie 1: Podłączany przekrój przewodu pojedynczego (maks.) | 16 mm² |
| Podłączenie 1: Podłączany przekrój przewodu typu linka (min.) | 2.5 mm² |
| Podłączenie 1: Podłączany przekrój przewodu typu linka (maks.) | 16 mm² |
| Podłączenie 2: Rodzaj ochrony | bezśrubowy |
| Podłączenie 2: Długość izolacji | 12 mm |
| Podłączenie 2: Miejsca zacisku na biegun | 21 |
| Podłączenie 2: Nadaje się do przewodów CU | 1 |
| Podłączenie 2: Nadaje się do przewodów AL | 0 |
| Podłączenie 2: Podłączany przekrój przewodu skrętny elastyczny bez końcówki przewodu (min.) | 0.75 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny elastyczny bez końcówką przewodu (maks.) | 4 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (min.) | 0.75 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny elastyczny z końcówką przewodu (maks.) | 2.5 mm² |
| Podłączenie 2: Podłączany przekrój przewodu pełny (min.) | 0.75 mm² |
| Podłączenie 2: Podłączany przekrój przewodu pełny (maks.) | 4 mm² |
| Masa | 0.157 kg |
|---|
| Podłączenie 1: Moment skręcający | 2 Nm |
|---|
| EAN | 4013902684441 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC001284 |
| Numer taryfy celnej | 39269097 |
| Materiał korpusu izolacyjnego | Termoplasty |
|---|
| Znak atestu | VDE |
|---|
| Dane CAD | Pobierz dane CAD-3D |
|---|
