AKe 36-L AKe 36-L

Skrzynki rozdzielcze

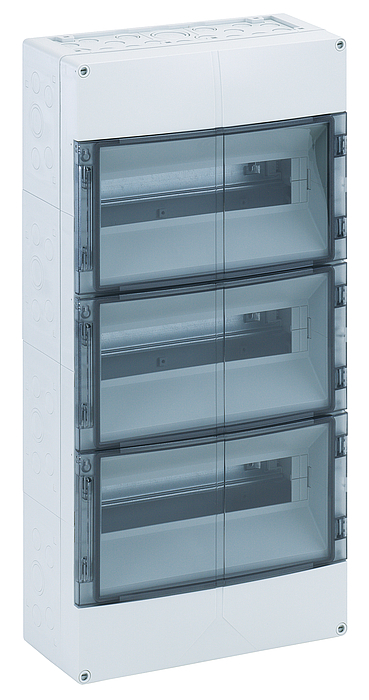

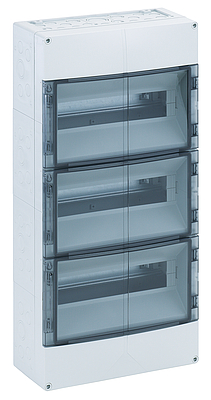

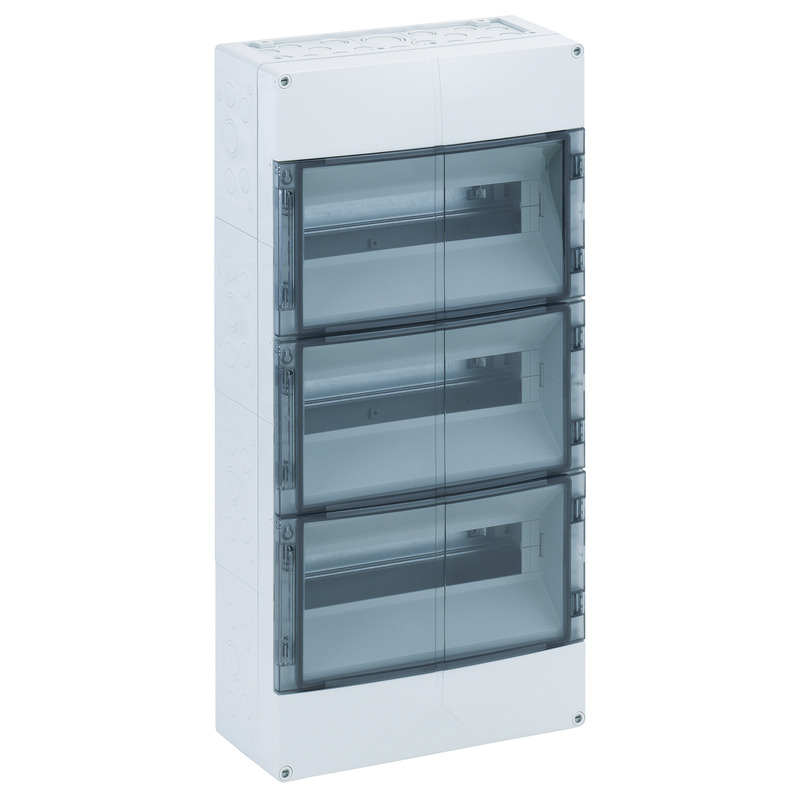

AKe 36-L

Numer produktu: 73563601 | Wymiary: 300 x 600 x 142 mm

Skrzynki rozdzielcze, ze stopniem ochrony IP55, 3 Rzędy, 36 dostępne moduły, Znamionowe napięcie robocze: 400V AC, Znamionowe napięcie izolacji: 690V AC, 690V DC, przetłoczenia metryczne na górze i na dole do uniwersalnych przepustów kablowych z dławikami kablowymi, uszczelkami z podwójną membraną i/lub złączką stopniowaną, do standardowych instalacji wewnętrznych

bez szyny zaciskowej PE/N

Dołączone akcesoria:

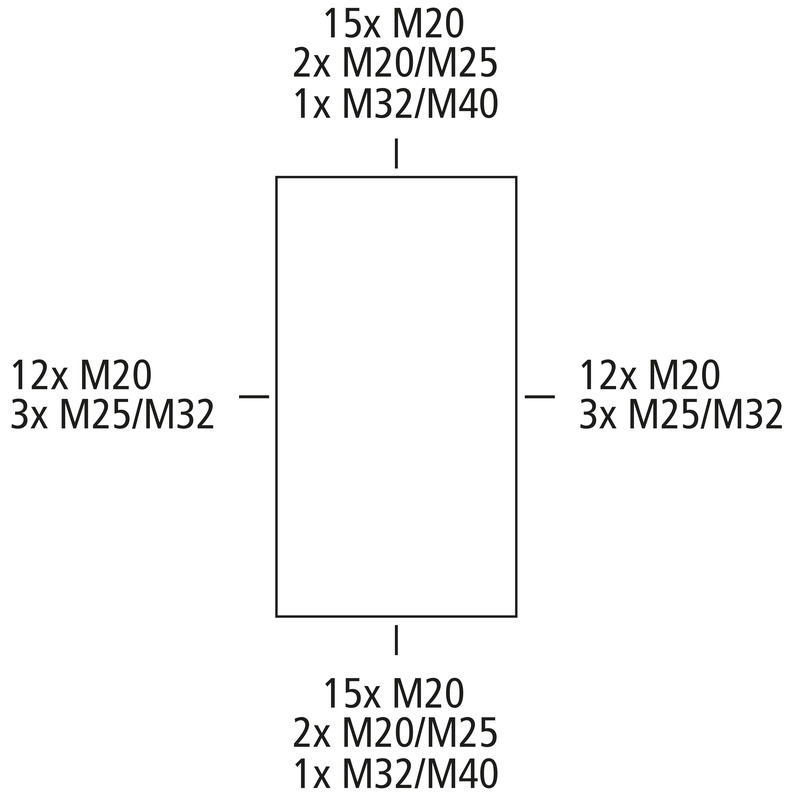

Złączka stożkowa: 25x M20, 2x M25, 1x M32, 1x M40, zaślepka, paski osłonowe i paski opisowe

Highlights

Łatwy montaż - szyna zaciskowa PE/N, elastyczne wpusty u góry i duży odstęp szyn umożliwiają szczególnie komfortową i szybką instalację rozdzielnic.



właściwości elektryczne

Znamionowe napięcie robocze AC 400 V
Znamionowe napięcie izolacji AC 690 V
Znamionowe napięcie izolacji DC 690 V
Stopień ochrony II
Rodzaj ochrony IP55
Liczba potencjałów N 1
Liczba rzędów 3
Liczba modułów 36
Liczba modułów na rząd 12

Kolory

Kolor części dolnej szary

Wymiary

Szerokość 300 mm
Długość 600 mm
Wysokość 142 mm
Wysokość wewnętrzna 95 mm
Masa 3.29 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania Budowa
Wytrzymałość udarowa IK07
możliwość plombowania tak
Do łączenia szeregowego tak

Warunki otoczenia

Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902911752
Packing Unit Code CT
ETIM Class EC000214
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Polistyren
Materiał części górnej Polistyren
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Poliamid, wzmocniony włóknem szklanym
Materiał składanego okna Poliwęglan

Pobierz kartę katalogową

Pobierz kartę katalogową

Paski opisowe

Paski opisowe pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy dwg (2 MB)
Rysunek wymiarowy jpg (1 MB)
Rysunek wymiarowy pdf (992 KB)
Rysunek wymiarowy dxf (13 MB)

Certyfikat

CE Deklaracja DE/EN/FR pdf (81 KB)
UKCA Deklaracja EN pdf (48 KB)

Akcesoria

Szyna zaciskowa - AK 42 PEN-S

Szyna zaciskowa AK 42 PEN-S

  • Wymiary : 286 x 45 x 43 mm
  • Numer produktu: 79022501

Blok PE/N z 1 zaciskiem 25 mm², 6 zaciskami 16 mm² i 18 zaciskami 6...



Szyna zaciskowa PE/N, do montażu w skrzynkach rozdzielczych AK do roku produkcji 2014 i w obudowach...
