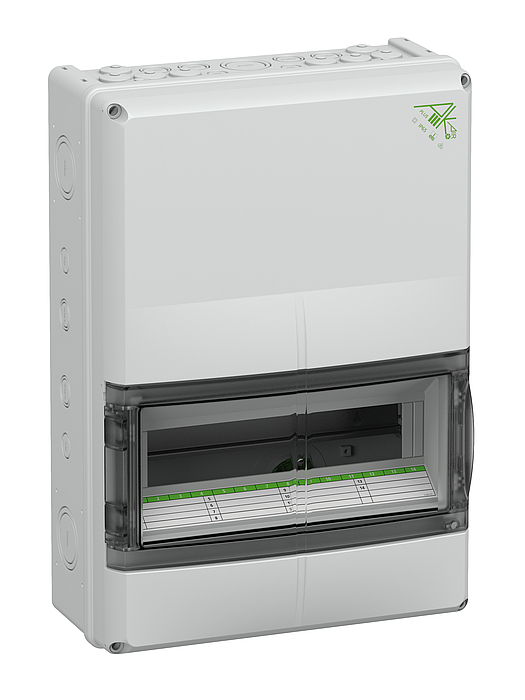

Skrzynki rozdzielcze

AK 14 Plus

Numer produktu: 73361401 | Wymiary: 315 x 450 x 155 mm

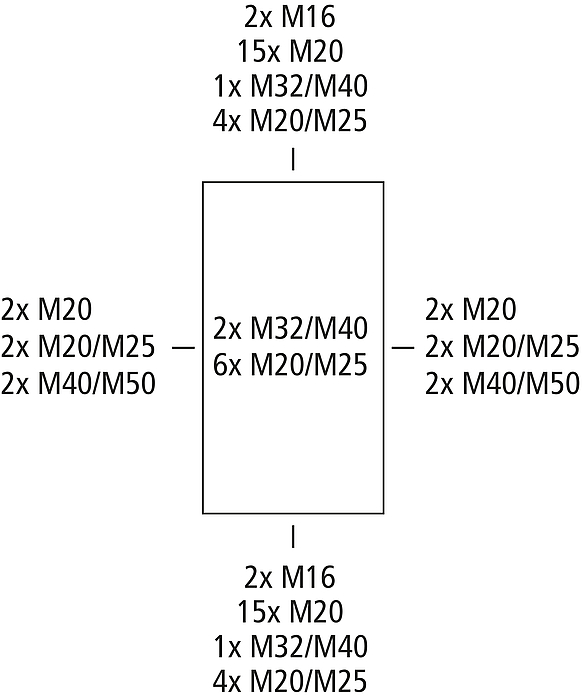

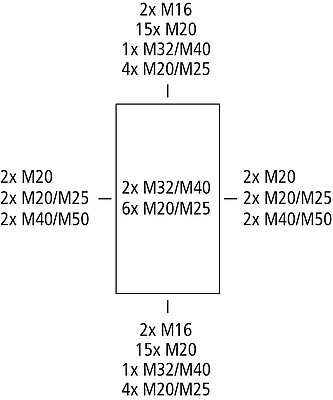

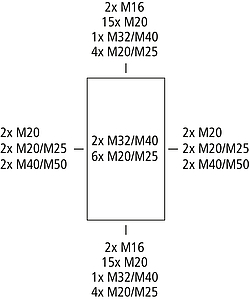

Skrzynki rozdzielcze, ze stopniem ochrony IP65, 1 Rząd, 14 dostępne moduły, ze zintegrowanymi elementami wentylacyjnymi do redukcji powstawania kondensatu, Znamionowe napięcie robocze: 400V AC, Znamionowe napięcie izolacji: 1000V AC, 1500V DC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (odporność na amoniak), przetłoczenia metryczne na górze i na dole do uniwersalnych przepustów kablowych z dławikami kablowymi i/lub uszczelkami z podwójną membraną, wloty elastyczne u góry z uszczelkami z podwójną membraną M20, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

z dodatkową przestrzenią połączeniową, wraz z szyną znormalizowaną 35mm, bez szyny zaciskowej PE/N

Dołączone akcesoria:
Podwójne wpusty membranowe: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Zaślepki, Zaślepka zakrywająca i pasek do podpisywania

Highlights

Bezpieczny - dzięki wysokiemu stopniowi ochrony IP65 oraz trwałemu, bezhalogenowemu wykonaniu bezpieczna eksploatacja jest również zagwarantowana w surowych, przemysłowych warunkach eksploatacji.

właściwości elektryczne

Znamionowe napięcie robocze AC	400 V
Znamionowe napięcie izolacji AC	1000 V
Znamionowe napięcie izolacji DC	1500 V
Stopień ochrony	II
Rodzaj ochrony	IP65
wentylowany	tak
Liczba rzędów	1
Liczba modułów	14
Liczba modułów na rząd	14

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	315 mm
Długość	450 mm
Wysokość	155 mm
Długość wewnętrzna	430 mm
Szerokość wewnętrzna	295 mm
Wysokość wewnętrzna	101 mm
Masa	2.851 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Budowa
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.2 Nm
Do łączenia szeregowego	tak

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	90 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902496846
Packing Unit Code	CT
ETIM Class	EC000214
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym
Materiał składanego okna	Poliwęglan

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24))
Znak atestu	UL-EU (EN 62208)
Znak atestu	UL-EU (EN 61439-1/-2)
Znak atestu	UL-EU (EN 61439-1/-3)
Znak atestu	UL-EU (EN 61439-1 & EN IEC 61439-7)
Znak atestu	DLG (odporność na amoniak)
