AK-F/DMS 14 L-t

AK-F/DMS 14 L-t

Obudowy puste

AK-F/DMS 14 L-t

Numer produktu: 73331101 | Wymiary: 315 x 300 x 147 mm

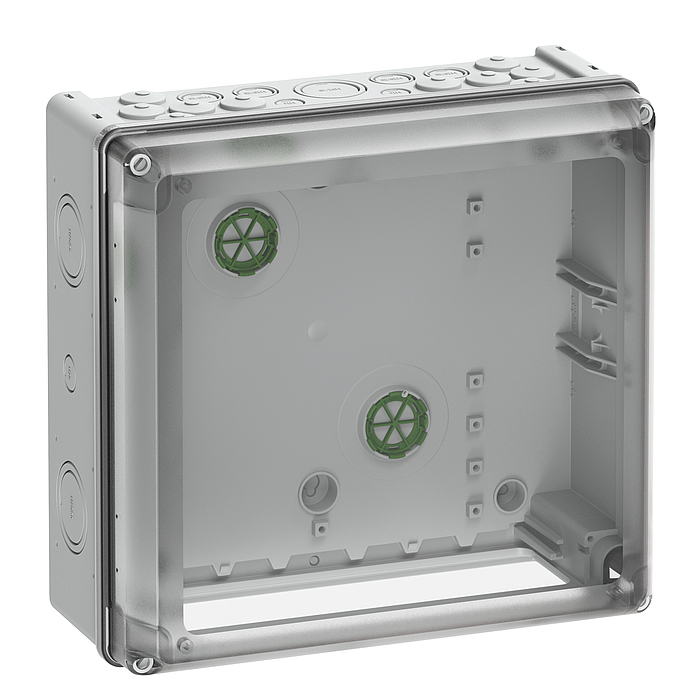

Obudowy puste, ze stopniem ochrony IP65, Tworzywo sztuczne, Certyfikowany zgodnie z DLG (odporność na amoniak), U_i=1000V AC, U_i=1500V DC, do skrzynek rozdzielczych AK 14-56 do indywidualnej rozbudowy przy użyciu szyn znormalizowanych lub płyty montażowej

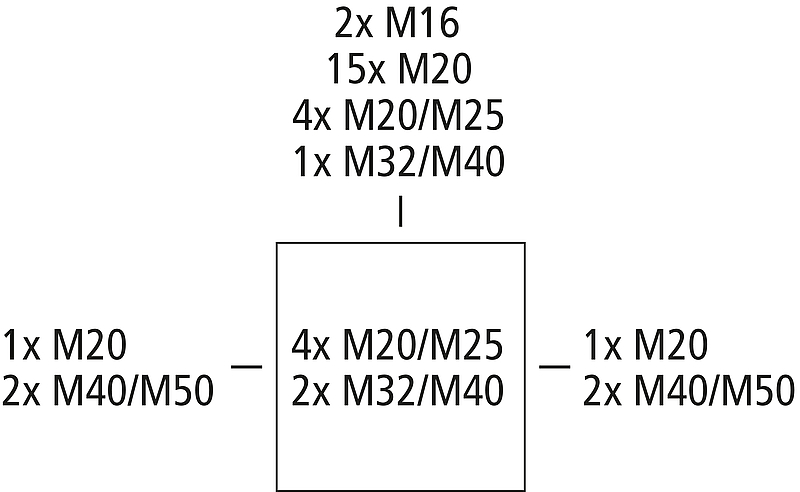

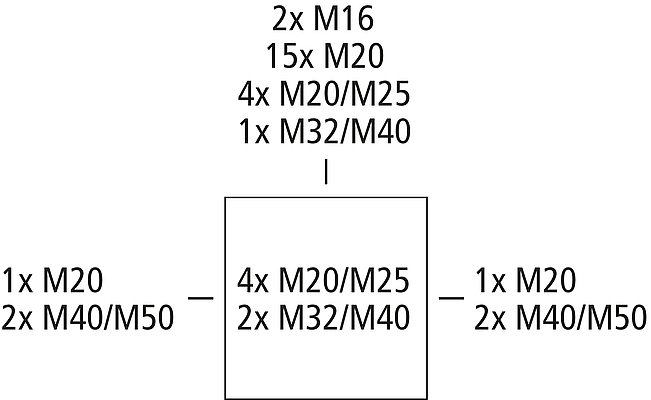

Skrzynka: Tworzywo sztuczne, szary, Pokrywa: Poliwęglan, przezroczysta, przetłoczenia metryczne na górze do uniwersalnych przepustów kablowych z dławikami kablowymi i/lub uszczelkami z podwójną membraną, wloty elastyczne u góry z uszczelkami z podwójną membraną M20

Dołączone akcesoria:
Podwójne wpusty membranowe: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Zaślepki, Zaślepka zakrywająca i pasek do podpisywania

właściwości elektryczne

Znamionowe napięcie robocze AC	400 V
Znamionowe napięcie izolacji AC	1000 V
Znamionowe napięcie izolacji DC	1500 V
Stopień ochrony	II
Rodzaj ochrony	IP65
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	przezroczysta

Wymiary

Szerokość	315 mm
Długość	300 mm
Wysokość	147 mm
Długość wewnętrzna	310 mm
Szerokość wewnętrzna	295 mm
Masa	1.607 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Natynkowa
Wytrzymałość udarowa	IK08
Wersja kołnierza	tak
Rodzaj części górnej	Pokrywa

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902575619
Packing Unit Code	CT
ETIM Class	EC000058
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Tworzywo sztuczne
Materiał części górnej	Poliwęglan

Certyfikaty

Znak atestu	DLG (odporność na amoniak)

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	pdf (1 MB)
Rysunek wymiarowy	dxf (16 MB)
Rysunek wymiarowy	dwg (3 MB)
Rysunek wymiarowy	jpg (1 MB)

Certyfikat

CE Deklaracja DE/EN/PL	pdf (222 KB)
UKCA Deklaracja EN	pdf (49 KB)
CE Deklaracja DE/EN/FR	pdf (220 KB)
