AK-F/DMS 14 L-g

AK-F/DMS 14 L-g

Obudowy puste

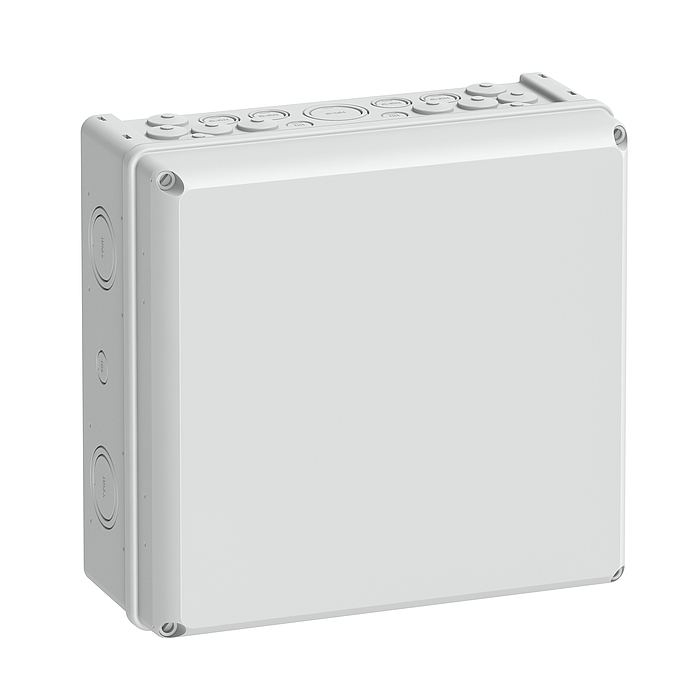

AK-F/DMS 14 L-g

Numer produktu: 73331001 | Wymiary: 315 x 300 x 147 mm

Obudowy puste, ze stopniem ochrony IP65, Tworzywo sztuczne, Certyfikowany zgodnie z DLG (odporność na amoniak), U_i=1000V AC, U_i=1500V DC, do skrzynek rozdzielczych AK 14-56 do indywidualnej rozbudowy przy użyciu szyn znormalizowanych lub płyty montażowej

Skrzynka: Tworzywo sztuczne, szary, Pokrywa: Poliwęglan, szary, przetłoczenia metryczne na górze do uniwersalnych przepustów kablowych z dławikami kablowymi i/lub uszczelkami z podwójną membraną, wloty elastyczne u góry z uszczelkami z podwójną membraną M20

Dołączone akcesoria:
Podwójne wpusty membranowe: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Zaślepki, Zaślepka zakrywająca i pasek do podpisywania

właściwości elektryczne

Znamionowe napięcie robocze AC	400 V
Znamionowe napięcie izolacji AC	1000 V
Znamionowe napięcie izolacji DC	1500 V
Stopień ochrony	II
Rodzaj ochrony	IP65
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	315 mm
Długość	300 mm
Wysokość	147 mm
Długość wewnętrzna	310 mm
Szerokość wewnętrzna	295 mm
Masa	1.631 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Natynkowa
Wytrzymałość udarowa	IK08
Wersja kołnierza	tak
Rodzaj części górnej	Pokrywa

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902575596
Packing Unit Code	CT
ETIM Class	EC000058
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Tworzywo sztuczne
Materiał części górnej	Poliwęglan

Certyfikaty

Znak atestu	DLG (odporność na amoniak)

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	pdf (1 MB)
Rysunek wymiarowy	dxf (16 MB)
Rysunek wymiarowy	dwg (3 MB)
Rysunek wymiarowy	jpg (1 MB)

Certyfikat

CE Deklaracja DE/EN/PL	pdf (222 KB)
UKCA Deklaracja EN	pdf (49 KB)
CE Deklaracja DE/EN/FR	pdf (220 KB)

Akcesoria

Kołnierz dla AK-F - AK3 FL00

Kołnierz dla AK-F AK3 FL00

Wymiary : 79,9 x 266,2 x 40 mm
Numer produktu: 73382001

bez tłoczeń

Kołnierz montażowy z łącznikiem kołnierzowym do zamykania strony czołowej w obudowach AK-F

Listy zakupów

Kołnierz dla AK-F - AK3 FL01

Kołnierz dla AK-F AK3 FL01

Wymiary : 79,9 x 266,2 x 40 mm
Numer produktu: 73382101

z tłoczeniami: 1 x M50/M40, 2 x M40/32, 2 x M20

Kołnierz montażowy z łącznikiem kołnierzowym do zamykania strony czołowej w obudowach AK-F

Listy zakupów

Kołnierz dla AK-F - AK3 FL02

Kołnierz dla AK-F AK3 FL02

Wymiary : 79,9 x 266,2 x 40 mm
Numer produktu: 73382201

z tłoczeniami: 5 x M25/M20, 4 x M20, 2 x M16

Kołnierz montażowy z łącznikiem kołnierzowym do zamykania strony czołowej w obudowach AK-F

Listy zakupów

Kołnierz dla AK-F - AK3 FL13

Kołnierz dla AK-F AK3 FL13

Wymiary : 79,9 x 266,2 x 40 mm
Numer produktu: 73382801

z wprowadzeniem przez podwójny wpust membranowy DMS M32 i otworem dla...

Kołnierz montażowy z łącznikiem kołnierzowym do zamykania strony czołowej w obudowach AK-F

Listy zakupów

Kołnierz dla AK-F - AK3 KFL

Kołnierz dla AK-F AK3 KFL

Wymiary : 79,9 x 266,2 x 40 mm
Numer produktu: 73382901

Kołnierz łączony z łącznikiem kołnierzowym do połączenia obudów AK-F po stronie czołowej

Listy zakupów

Łączona dławnica skręcana - AK3 KS M50

Łączona dławnica skręcana AK3 KS M50

Wymiary : 130 x 80 x 50 mm
Numer produktu: 73383001

Łączona dławnica skręcana M50 do bocznego połączenia obudów AK/AK-F 14/28/42/56/70 oraz typów Plus,...

Listy zakupów

Zawias zewnętrzny - AK3 AS

Zawias zewnętrzny AK3 AS

Wymiary : 40 x 27 x 61 mm
Numer produktu: 73383701

tylko do rozszerzającej i pustej obudowy AK 14 L

Zestaw zawiasów zewnętrznych

Listy zakupów

Płyta montażowa - AK3 MPI 14 L

Płyta montażowa AK3 MPI 14 L

Wymiary : 240 x 4 x 215 mm
Numer produktu: 73383801

do rozszerzającej i pustej obudowy AK 14 L

Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 4 mm, wraz ze śrubami...

Listy zakupów

Nowy

Szyna zaciskowa - AK3 3/14 PE

Szyna zaciskowa AK3 3/14 PE

Numer produktu: 73385001

Wspornik bazowy z listwą zaciskową PE z 3 zaciskami śrubowymi...

Podstawa ze zintegrowaną szyną zaciskową PE do montażu w skrzynce rozdzielczej AK / AK Air od 14 do...

Listy zakupów

Nowy

Szyna zaciskowa - AK3 6/21 PE

Szyna zaciskowa AK3 6/21 PE

Numer produktu: 73385101

Wspornik bazowy z listwą zaciskową PE z 6 zaciskami śrubowymi...

Podstawa ze zintegrowaną szyną zaciskową PE do montażu w skrzynce rozdzielczej AK / AK Air od 14 do...

Listy zakupów

Nowy

Zestaw modułu N - AK3 1/6/1 N

Zestaw modułu N AK3 1/6/1 N

Numer produktu: 73385201

4 moduły N, każdy z 2 zaciskami śrubowymi 2,5–16mm² i 6 zaciskami...

Moduł N z dźwignią do zwalniania przewodów bez użycia narzędzi, każdy z 2 zaciskami śrubowymi 2,5-16...

Listy zakupów

Osłona kabli ze schowkiem na dokumenty - AK3 KBL

Osłona kabli ze schowkiem na dokumenty AK3 KBL

Wymiary : 113,3 x 315,5 x 126 mm
Numer produktu: 73383101

Osłona kabli ze schowkiem na dokumenty do montażu na obudowie AK/AK-F 14/28/42/56/70 oraz typy Plus,...

Listy zakupów
