Kleinverteiler AKi 03 (73640301) AK Kompakt 3-24TE: Spelsberg

Skrzynki rozdzielcze

AKi 03

Numer produktu: 73640301 | Wymiary: 100 x 150 x 96 mm

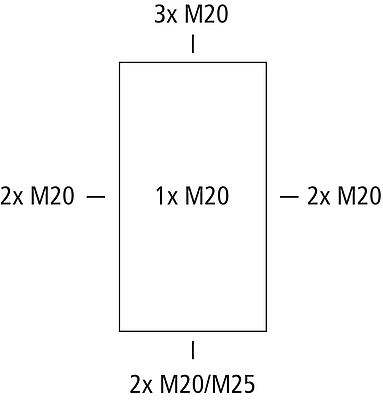

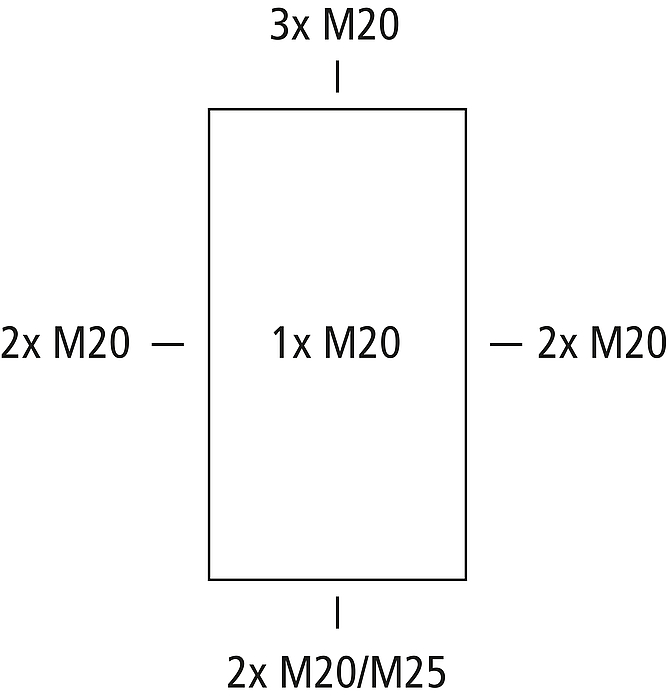

Skrzynki rozdzielcze, ze stopniem ochrony IP65, 1 Rząd, 3 dostępne moduły, Znamionowe napięcie robocze: 400V AC, Znamionowe napięcie izolacji: 1000V AC, 1000V DC, przetłoczenia metryczne na górze i na dole do uniwersalnych przepustów kablowych z dławikami kablowymi i/lub uszczelkami z podwójną membraną, wloty elastyczne u góry z uszczelkami z podwójną membraną M20, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

z szyną zaciskową PE/N, każdy z 1 punktem zaciskowym 16 mm² i 3 zaciskami 6 mm²

Dołączone akcesoria:
Podwójne wpusty membranowe: 1x M25, Zaślepki, Zaślepka zakrywająca i pasek do podpisywania

Highlights

Bezpieczny - dzięki wysokiemu stopniowi ochrony IP65 oraz trwałemu, bezhalogenowemu wykonaniu bezpieczna eksploatacja jest również zagwarantowana w surowych, przemysłowych warunkach eksploatacji.



właściwości elektryczne

Znamionowe napięcie robocze AC 400 V
Znamionowe napięcie izolacji AC 1000 V
Znamionowe napięcie izolacji DC 1000 V
Stopień ochrony II
Rodzaj ochrony IP65
Liczba rzędów 1
Liczba modułów 3

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 100 mm
Długość 150 mm
Wysokość 96 mm
Wysokość wewnętrzna 71 mm
Masa 0.4313 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V2
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Budowa
Wytrzymałość udarowa IK08
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.2 Nm
Do łączenia szeregowego nie

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902890705
Packing Unit Code C62
ETIM Class EC000214
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan
Materiał części górnej Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Poliamid, wzmocniony włóknem szklanym
Materiał składanego okna Poliwęglan

Pobierz kartę katalogową

Pobierz kartę katalogową

Paski opisowe

Paski opisowe pdf (43 KB)

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES pdf (636 KB)

Arkusz wymiarowy

Rysunek wymiarowy dwg (776 KB)
Rysunek wymiarowy dxf (4 MB)
Rysunek wymiarowy pdf (392 KB)

Certyfikat

CE Deklaracja DE/EN/PL pdf (87 KB)
UKCA Deklaracja EN pdf (48 KB)
CE Deklaracja DE/EN/FR pdf (81 KB)

Akcesoria

Kompletny zamek AK SGA-1

  • Wymiary : 110 x 75 x 15 mm
  • Numer produktu: 70610201

Takie same zamknięcia



Kompletny zamek, do montażu w drzwiczkach odchylanych rozdzielnic serii AK, z 2 kluczami i...



Kompletny zamek AK SGA-2

  • Wymiary : 140 x 80 x 15 mm
  • Numer produktu: 70690201

Różne zamknięcia, możliwe maks. 10 różnych zamknięć



Kompletny zamek, do montażu w drzwiczkach odchylanych rozdzielnic serii AK, z 2 kluczami i...



Nowy Zestaw do montażu na słupie/rurze - MABF 65-1

Zestaw do montażu na słupie/rurze MABF 65-1

  • Wymiary : 38 x 65 x 15 mm
  • Numer produktu: 89601001

Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 025, Abox...



Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i...



Okienko uchylne AK KF 03

  • Wymiary : 90,3 x 98,5 x 20,3 mm
  • Numer produktu: 73540003

do AK 03/AKi 03



Okienko uchylne jako część zamienna dla skrzynek rozdzielczych AK / Aki Kompakt



Króciec napowietrzający BST M20

  • Wymiary : 25,22 x 11,9 x 25,2 mm
  • Numer produktu: 26242001

szary



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Króciec napowietrzający BST M20/sw

  • Wymiary : 25,2 x 11,9 x 25,2 mm
  • Numer produktu: 26202001

czarny



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Nowy Zestaw do mocowania - KTB 1

Zestaw do mocowania KTB 1

  • Wymiary : 17 x 30 x 14 mm
  • Numer produktu: 89600901



Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o...
