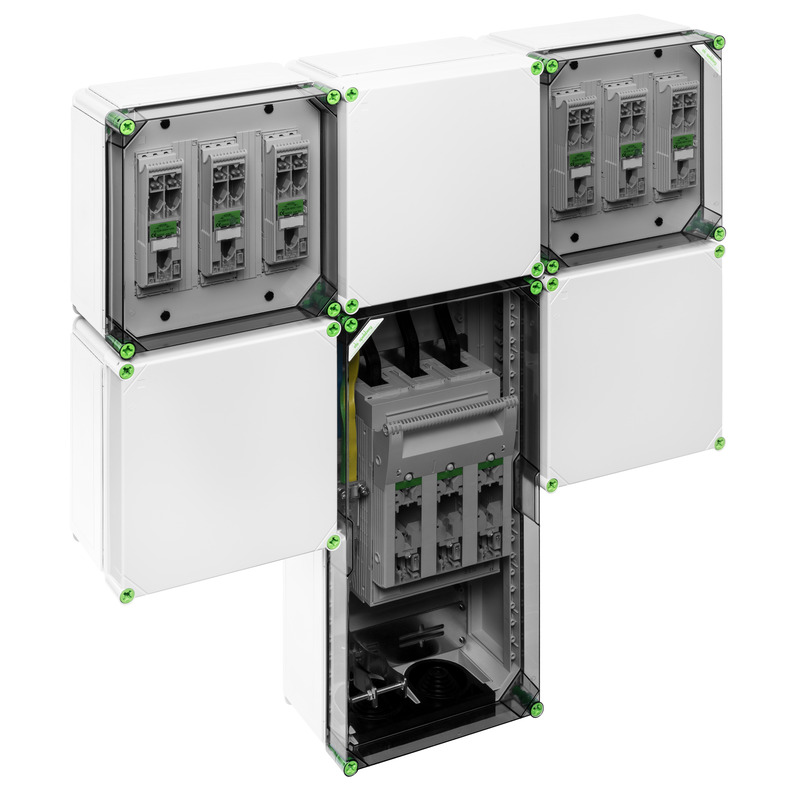

GTi - Kolektor przetwornicy PV

GWS 7220 NH

Numer produktu: 03362201 | Wymiary: 960 x 960 x 254 mm

Skrzynki przyłączeniowe GTi inwertera do systemów fotowoltaicznych, przetestowane zgodnie z EN 61439-2, moc znamionowa 220 kVA, dostarczane w zestawach do indywidualnej konfiguracji w miejscu instalacji, proste połączenie za pomocą systemu wtykowego i dołączonych akcesoriów, w tym. kołnierze z wytłoczeniami do zamykania boków szafy, możliwość indywidualnej rozbudowy o dodatkowe obudowy GTi.

Składa się z obudowy bezpieczników NH GTT 421, obudowy bezpieczników NH GST 4365-400, kołnierzy z przetłoczeniami metrycznymi, do montażu 6 falowników (3-fazowych) do max. całkowitej mocy wyjściowej 220 kVA.

właściwości elektryczne

Znamionowe napięcie robocze AC 400 V
Znamionowe napięcie izolacji AC 690 V
Stopień ochrony II
Rodzaj ochrony IP65
wentylowany nie
z systemem szyn zbiorczych tak
UL Type Rating 3R

Kolory

Kolor części dolnej szary
Kolor części górnej przezroczysta

Wymiary

Szerokość 960 mm
Długość 960 mm
Wysokość 254 mm
Masa 41.2 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny
Wytrzymałość udarowa IK08
możliwość plombowania tak
Moment obrotowy śruby pokrywy 2.5 Nm
Wersja kołnierza tak
z punktami mocowania w pokrywie nie

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902690800
Packing Unit Code CT
ETIM Class EC000249
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej Poliwęglan
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Poliamid, wzmocniony włóknem szklanym
