Nowy

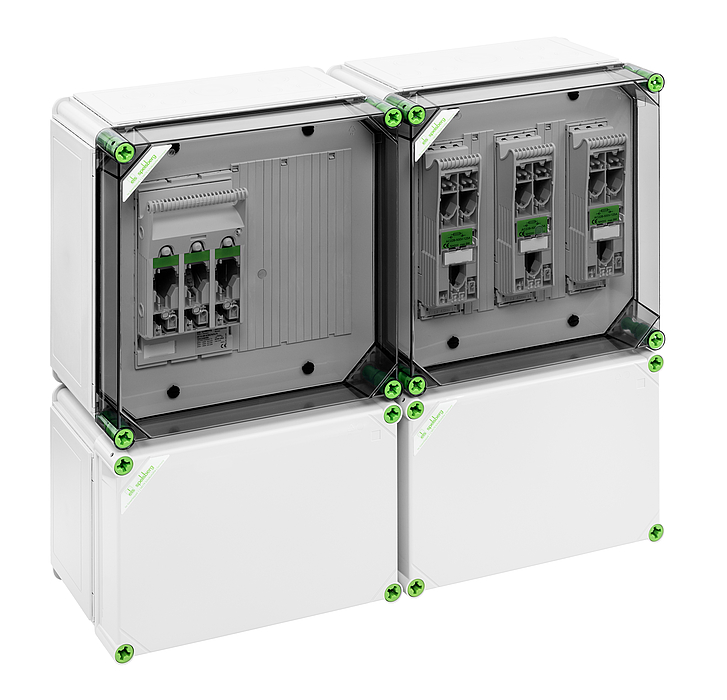

GTi - Kolektor przetwornicy PV

GWS 7070 NH

Numer produktu: 03360701 | Wymiary: 640 x 540 x 254 mm

Skrzynki przyłączeniowe inwertera GTi do systemów fotowoltaicznych, przetestowane zgodnie z EN 61439-2, moc znamionowa 70 kVA, dostarczane w zestawach do indywidualnej konfiguracji w miejscu instalacji, proste połączenie za pomocą systemu wtykowego i dołączonych akcesoriów, w tym kołnierze z przetłoczeniami do zamykania boków, możliwość indywidualnej rozbudowy o dodatkowe obudowy GTi.

Składa się z obudowy bezpieczników NH GST 2015-250, obudowy bezpieczników NH GST 2335-250, kołnierzy z przetłoczeniami metrycznymi, do montażu 3 falowników (3-fazowych) do max. całkowitej mocy wyjściowej 70 kVA.

właściwości elektryczne

Znamionowe napięcie robocze AC 400 V
Znamionowe napięcie izolacji AC 690 V
Stopień ochrony II
Rodzaj ochrony IP65
wentylowany nie
z systemem szyn zbiorczych tak
UL Type Rating 3R

Kolory

Kolor części dolnej szary
Kolor części górnej przezroczysta

Wymiary

Szerokość 640 mm
Długość 540 mm
Wysokość 254 mm
Masa 18.1 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny
Wytrzymałość udarowa IK08
możliwość plombowania tak
Moment obrotowy śruby pokrywy 2.5 Nm
Wersja kołnierza tak
z punktami mocowania w pokrywie nie

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902690763
Packing Unit Code CT
ETIM Class EC000249
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej Poliwęglan
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Poliamid, wzmocniony włóknem szklanym

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy pdf (359 KB)
Rysunek wymiarowy jpg (1 MB)

Certyfikat

CE Deklaracja DE/EN/FR pdf (137 KB)
CE Deklaracja DE/EN/PL pdf (138 KB)
UKCA Deklaracja EN pdf (167 KB)

Teksty specyfikaci
