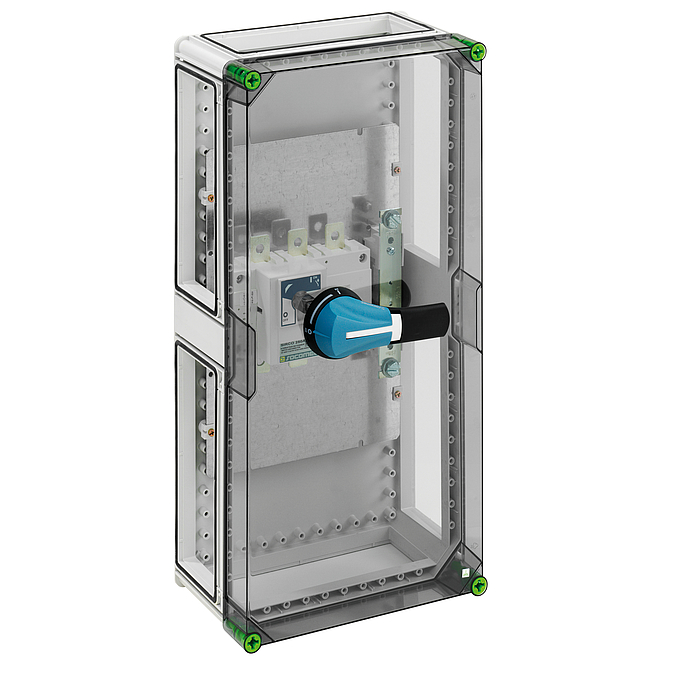

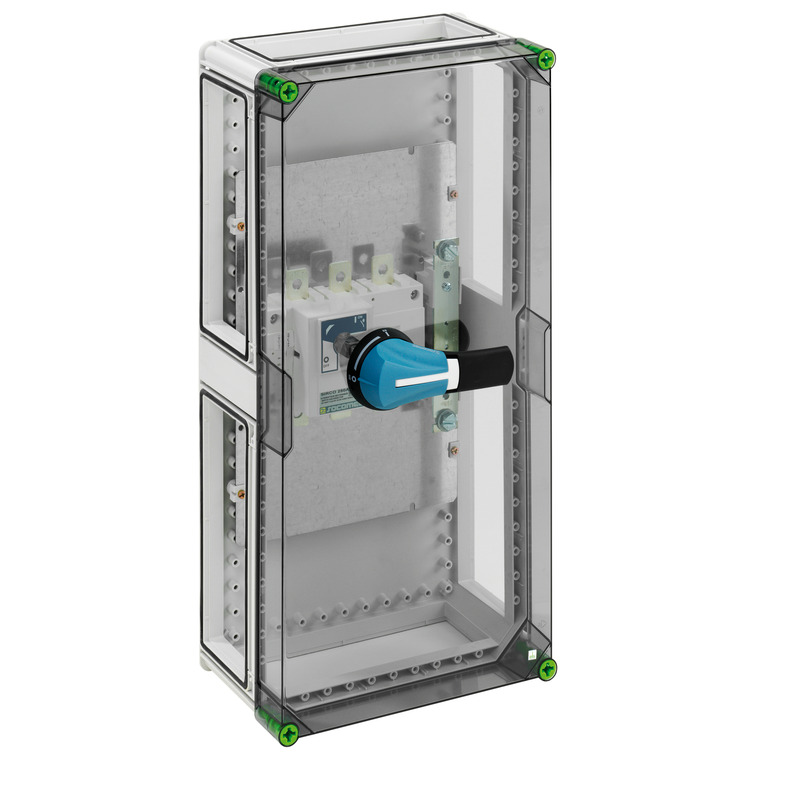

GTE 425

Numer produktu: 03242501 | Wymiary: 320 x 640 x 179 mm

Obudowa z rozłącznikiem mocy włączanie zewnętrzne, zamykana, 1 x rozłącznik mocy 250 A, przełączanie 3-bieg., Przyłącze śrubowe M10, Zacisk PE/N M10, 4 x łącznik do obudów (GGV)

z przezroczystą pokrywą

właściwości elektryczne

Znamionowe napięcie robocze AC	690 V
Znamionowe napięcie robocze DC	500 V
Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	1000 V
Stopień ochrony	II
Rodzaj ochrony	IP65
Prąd znamionowy	250 Amper
UL Type Rating	3R

Wymiary

Szerokość	320 mm
Długość	640 mm
Wysokość	179 mm
Masa	7 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Wytrzymałość udarowa	IK08
Moment obrotowy śruby pokrywy	2.5 Nm
Do łączenia szeregowego	tak

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902051618
Packing Unit Code	CT
ETIM Class	EC000249
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym
