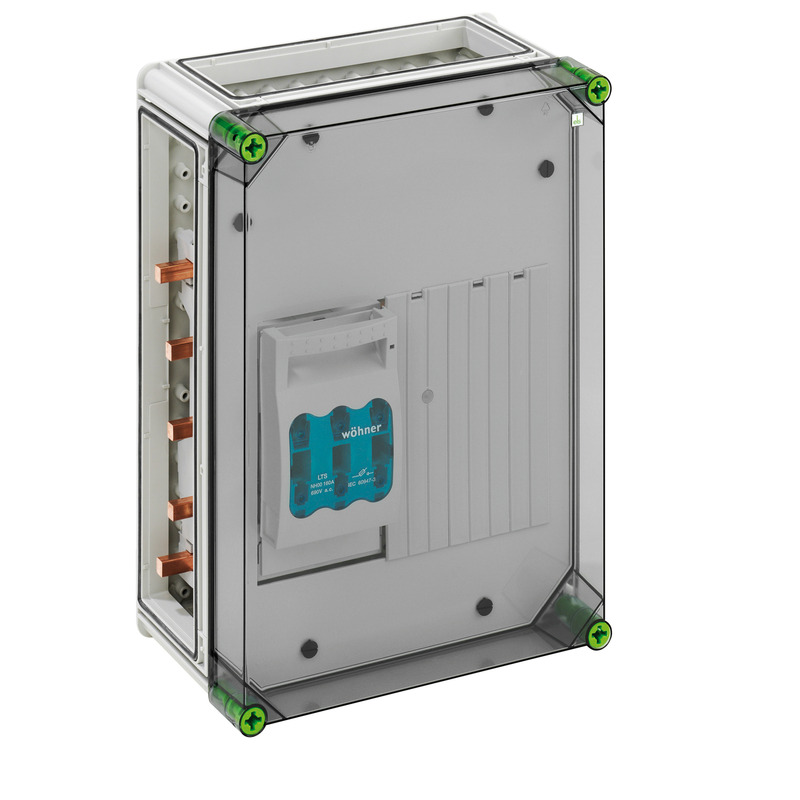

GST 3015-250 Plus

Numer produktu: 04731501 | Wymiary: 320 x 440 x 179 mm

Obudowa szynowa z rozłącznikiem bezpiecznikowym mocy NH z dodatkową przestrzenią połączeniową, 1 x podstawa szynowa do rozłącznika bezpiecznikowego mocy NH 00, Prąd znamionowy 125 A, Przyłącze z obejmą 1,5 – 70 mm², Wyjście u góry, na szynie zbiorczej 5-bieg., z 5 zaciskami do szyn zbiorczych 16–70 mm², Zacisk N 4 – 35 mm², Zacisk PE 4 – 35 mm², 3 x łącznik do obudów (GGV)

na systemie szyn zbiorczych 250 A, z przezroczystą pokrywą

właściwości elektryczne

Znamionowe napięcie robocze AC	690 V
Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	1000 V
Stopień ochrony	II
Rodzaj ochrony	IP65
UL Type Rating	3R

Wymiary

Szerokość	320 mm
Długość	440 mm
Wysokość	179 mm
Masa	5.922 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Wytrzymałość udarowa	IK08
Moment obrotowy śruby pokrywy	2.5 Nm
Do łączenia szeregowego	tak

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902987856
Packing Unit Code	CT
ETIM Class	EC000249
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym
