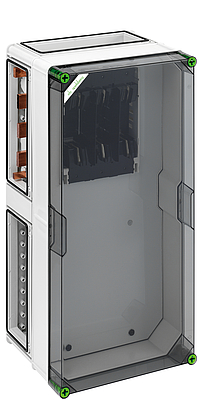

Skrzynka dla bezpieczników NH

GSS 4215-400

Numer produktu: 04221501 | Wymiary: 320 x 640 x 254 mm

Obudowy szynowe z bezpiecznikiem NH, 1 x podstawa szynowa do bezpieczników NH 2, Przyłącze śrubowe M10, Wyjście na dole, na szynie zbiorczej 5-bieg., Zacisk N 16 – 120 mm², Zacisk PE 16 – 120 mm², 4 x łącznik do obudów (GGV)

na systemie szyn zbiorczych 400 A, z przezroczystą pokrywą

właściwości elektryczne

Znamionowe napięcie robocze AC 690 V
Znamionowe napięcie izolacji AC 690 V
Znamionowe napięcie izolacji DC 1000 V
Stopień ochrony II
Rodzaj ochrony IP65
Prąd znamionowy 400 Amper
UL Type Rating 3R

Wymiary

Szerokość 320 mm
Długość 640 mm
Wysokość 254 mm
Masa 7.532 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Wytrzymałość udarowa IK08
Moment obrotowy śruby pokrywy 2.5 Nm
Do łączenia szeregowego tak

Warunki otoczenia

Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902052141
Packing Unit Code CT
ETIM Class EC000100
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Tworzywo sztuczne
Materiał części górnej Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Poliamid, wzmocniony włóknem szklanym

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy pdf (359 KB)
Rysunek wymiarowy jpg (1 MB)
Rysunek wymiarowy pdf (315 KB)
Rysunek wymiarowy dxf (3 MB)
Rysunek wymiarowy dwg (572 KB)
Rysunek wymiarowy jpg (1 MB)
Schemat połączeń pdf (36 KB)
Schemat połączeń jpg (548 KB)

Certyfikat

UKCA Deklaracja EN pdf (48 KB)
CE Deklaracja DE/EN/FR pdf (219 KB)

Akcesoria

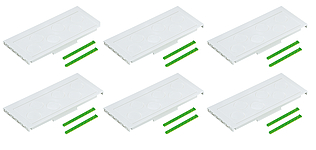

Zestaw kołnierzy GFS 14-m

  • Numer produktu: 07251401

Zestaw kołnierzowy obejmujący kołnierze GFL 321, 2x 331, 341, 351 i...



Zestaw kołnierzy z tłoczeniami metrycznymi, 2 x łącznik kołnierzowy na każdy kołnierz



Łącznik szyny zbiorczej GSV 56

  • Wymiary : 100 x 55 x 40 mm
  • Numer produktu: 07505601

Zestaw = 5 szt.



Łącznik szyny zbiorczej, uniwersalny, 250-630A, do łączenia szyn zbiorczych oraz obudów szynowych,...



Zacisk obejmowy KSK NH 2

  • Wymiary : 42 x 22 x 30 mm
  • Numer produktu: 07672201

Złącze zaciskowe do przewodu miedzianego 1 x 25 - 2402, laminowane...



Zaciski obejmowe do podstawy bezpiecznikowej NH, dla rozłącznika mocy, dla przewodów miedzianych,...



Zacisk pryzmowy KPK NH 2

  • Wymiary : 27 x 20,2 x 21 mm
  • Numer produktu: 07673201

do przewodów AL/CU 1x (120-240), przewody Alu patrz załącznik...



Zacisk pryzmowy do łączenia przewodów aluminiowych i miedzianych z rozłącznikami NH w obudowach GTi...



Teksty specyfikaci

Podobne produkty

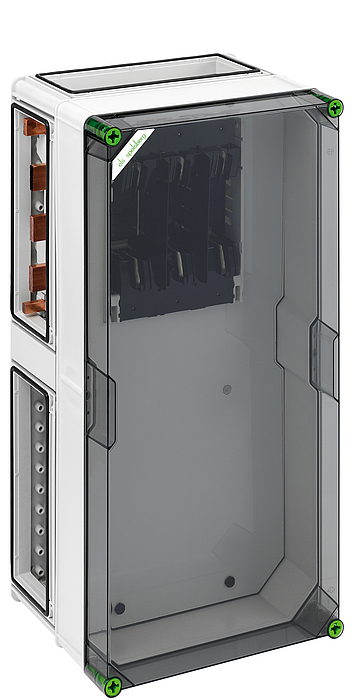

Skrzynka dla bezpieczników NH GSS 4215-630
