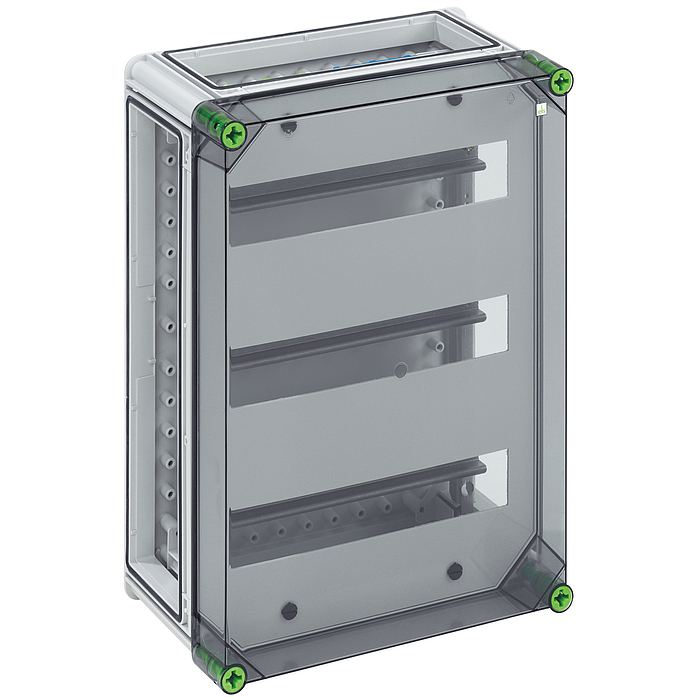

GTA 342-t

Numer produktu: 01534201 | Wymiary: 320 x 440 x 179 mm

Obudowa do bezpieczników automatycznych, 3-rzędowa, Zacisk PE/N, po 2 punkty zaciskowe 16 mm², 10 punktów zaciskowych 6 mm², Zaślepka zakrywająca i pasek do podpisywania, 3 x łącznik do obudów (GGV)

z przezroczystą pokrywą

właściwości elektryczne

Znamionowe napięcie izolacji AC	400 V
Stopień ochrony	II
Rodzaj ochrony	IP65
wentylowany	nie
Liczba rzędów	3
Liczba modułów	42
Liczba modułów na rząd	14
UL Type Rating	3R

Kolory

Kolor części dolnej	szary
Kolor części górnej	przezroczysta

Wymiary

Szerokość	320 mm
Długość	440 mm
Wysokość	179 mm
Wysokość wewnętrzna	157 mm
Masa	3.3732 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Budowa
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	2.5 Nm
Wersja kołnierza	tak
Do łączenia szeregowego	tak

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902050406
Packing Unit Code	CT
ETIM Class	EC000214
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym
