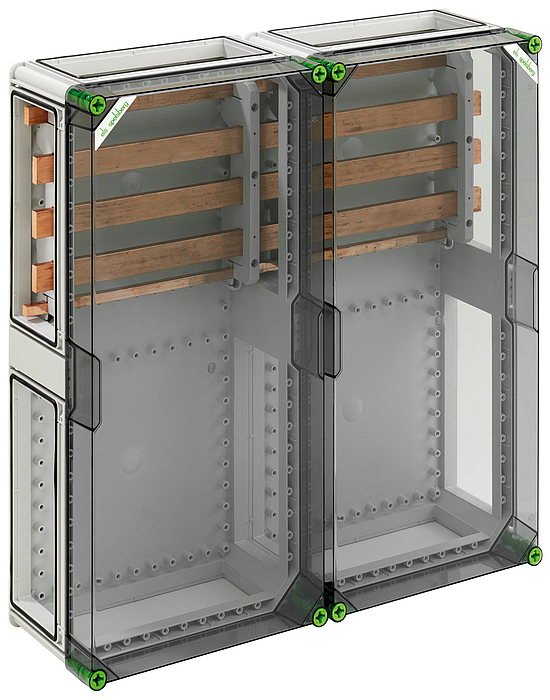

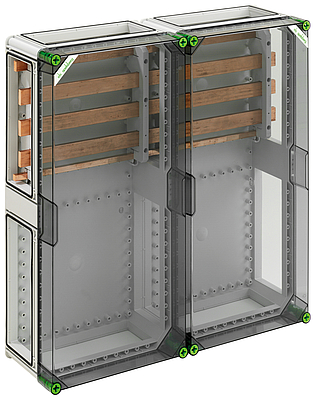

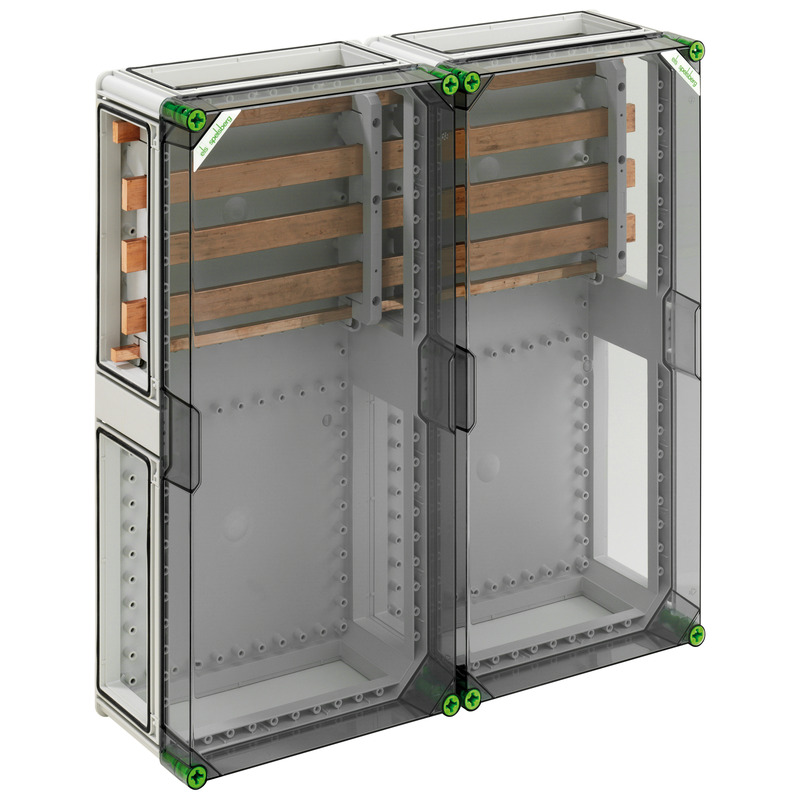

GSi 656

Numer produktu: 04165601 | Wymiary: 640 x 640 x 179 mm

Obudowa do szyn zbiorczych, 5-bieg., 630A, z szynami miedzianymi, L1...L3: 30 x 10 mm, N: 25 x 10 mm, PE: 12 x 10 mm, bez zacisków, do wyposażenia indywidualnego, 4 x łącznik do obudów (GGV)

z przezroczystą pokrywą

właściwości elektryczne

Znamionowe napięcie robocze AC	690 V
Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	1000 V
Stopień ochrony	II
Rodzaj ochrony	IP65
z systemem szyn zbiorczych	tak
UL Type Rating	3R

Wymiary

Szerokość	640 mm
Długość	640 mm
Wysokość	179 mm
Masa	13.719 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Natynkowa
Wytrzymałość udarowa	IK08
Moment obrotowy śruby pokrywy	2.5 Nm
Do łączenia szeregowego	tak

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902989614
Packing Unit Code	CT
ETIM Class	EC002274
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym
