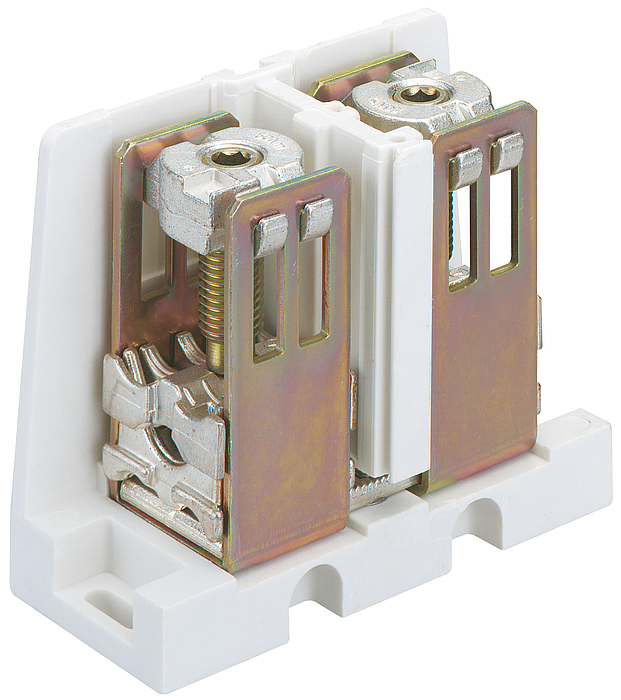

Zacisk przyłączeniowy
Numer produktu: 07612501 | Wymiary: 40 x 115 x 105 mm
Zacisk przyłączeniowy, 1-biegunowy, może być montowany szeregowo, do przewodów pełnych i splotkowych oraz do laminowanego płaskownika miedzianego
250 A, do przewodów CU 1 x (35-150) re/rm/se/sm, 2x (16-70)re/rm/se/sm, do przewodów AL 1 x (35-150) re/se, 1x (50-120)sm, 2x (16-70)re/se, 2x (35-50)sm
| Znamionowe napięcie robocze AC | 690 V |
|---|---|
| Znamionowe napięcie robocze DC | 750 V |
| Prąd znamionowy | 250 Amper |
| Liczba biegunów | 1 |
| wstrząsoodporny | nie |
| Podłączenie 1: Rodzaj ochrony | Śruby |
| Podłączenie 1: Długość izolacji | 30 mm |
| Podłączenie 1: Pozycje zaciskowe na biegun | 2 |
| Podłączenie 1: Nadaje się do przewodów CU | 1 |
| Podłączenie 1: Nadaje się do przewodów AL | 1 |
| Podłączenie 1: Podłączany przekrój przewodu pojedynczego (min.) | 16 mm² |
| Podłączenie 1: Podłączany przekrój przewodu pojedynczego (maks.) | 50 mm² |
| Podłączenie 1: Podłączany przekrój przewodu typu linka (min.) | 16 mm² |
| Podłączenie 1: Podłączany przekrój przewodu typu linka (maks.) | 150 mm² |
| Podłączenie 2: Rodzaj ochrony | Śruby |
| Podłączenie 2: Długość izolacji | 30 mm |
| Podłączenie 2: Miejsca zacisku na biegun | 2 |
| Podłączenie 2: Nadaje się do przewodów CU | 1 |
| Podłączenie 2: Nadaje się do przewodów AL | 1 |
| Podłączenie 2: Podłączany przekrój przewodu pełny (min.) | 16 mm² |
| Podłączenie 2: Podłączany przekrój przewodu pełny (maks.) | 50 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny (min.) | 16 mm² |
| Podłączenie 2: Podłączany przekrój przewodu skrętny (maks.) | 70 mm² |
| Szerokość | 40 mm |
|---|---|
| Długość | 115 mm |
| Wysokość | 105 mm |
| Masa | 0.603 kg |
| Wytrzymałość żarnika zgodna z EN 60695-2-11 | 960 °C |
|---|
| Podłączenie 1: Moment skręcający | 20 Nm |
|---|---|
| Podłączenie 2: Moment skręcający | 20 Nm |
| EAN | 4013902052752 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC000897 |
| Numer taryfy celnej | 85369010 |
| Materiał korpusu izolacyjnego | Termoplasty |
|---|
