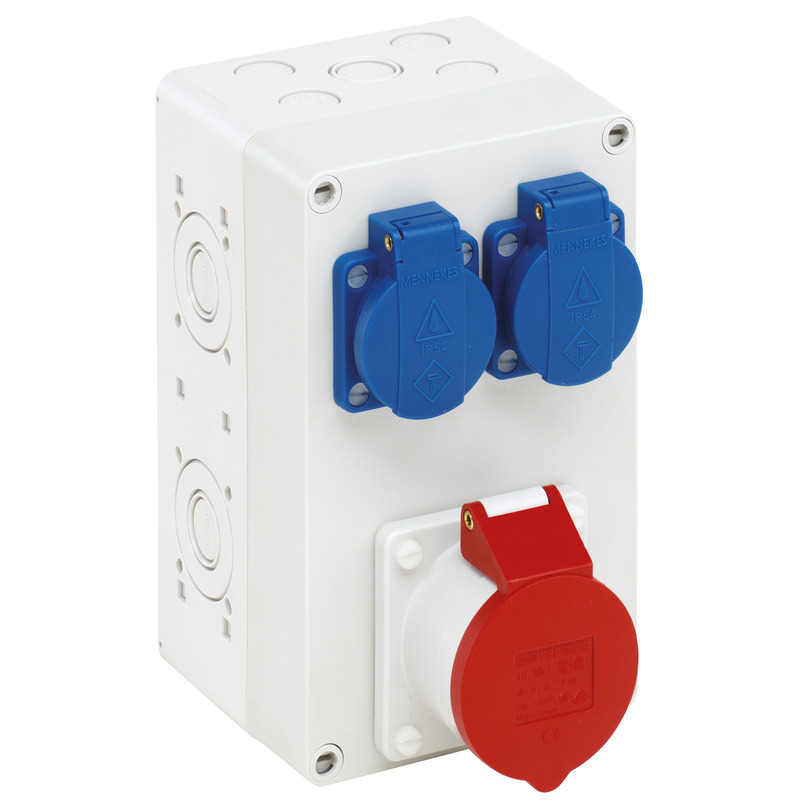

STG 012

Numer produktu: 73221201 | Wymiary: 125 x 200 x 122 mm

Obudowy z gniazdami, ze stopniem ochrony IP44, z wbudowanymi, wstępnie okablowanymi gniazdami, wysoka obciążalność mechaniczna, niewrażliwe na temperaturę, możliwość łączenia, bezhalogenowe

Wyposażone w:

2 x SCHUKO^®-gniazdko (przód), 230V
1 x Gniazdko CEE (przód), 16A, 400V

Dołączone akcesoria:
Wpusty montażowe: 2x M25, 2x M32, Zaślepki

Urządzenia montażowe

SCHUKO^®-gniazdko (przód), 230V	2
Gniazdko CEE (przód), 16A, 400V	1

właściwości elektryczne

Znamionowe napięcie izolacji AC	400 V
Stopień ochrony	II
Rodzaj ochrony	IP44
Liczba rzędów	0

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	125 mm
Długość	200 mm
Wysokość	122 mm
Masa	0.995 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	850 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny
Wytrzymałość udarowa	IK08

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902934966
Packing Unit Code	C62
ETIM Class	EC000379
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	pdf (146 KB)
Rysunek wymiarowy	dwg (248 KB)
Rysunek wymiarowy	dxf (1 MB)
Rysunek wymiarowy	jpg (882 KB)
Schemat połączeń	pdf (39 KB)
Schemat połączeń	jpg (610 KB)
