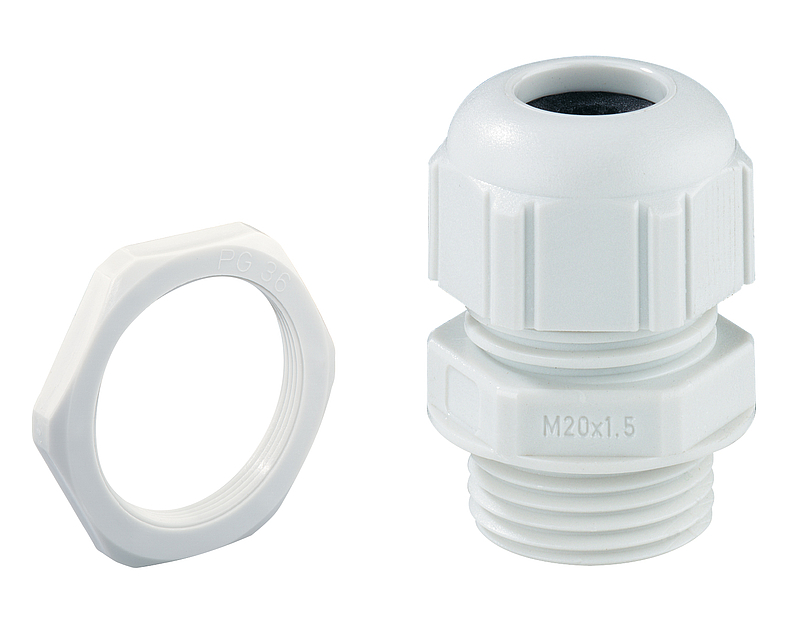

Złącze kablowe śrubowe

KVR M20-GDB/MGM

Numer produktu: 22742101 | Wymiary: 30 x 30 x 37 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką zabezpieczającą, szary
(* IP69 w połączeniu z obudowami pustymi i szafami sterowniczymi serii GEOS oraz puszkami łączeniowymi serii Abox Pro)

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm

właściwości elektryczne

Rodzaj ochrony	IP68IP69

Kolory

Kolor akcesoriów	szary jasny

Wymiary

Szerokość	30 mm
Długość	30 mm
Wysokość	37 mm
Wielkość nominalnav	M20
Masa	0.015 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	850 °C

właściwości mechaniczne

dla zakresu uszczelnienia min.	7 mm
dla zakresu uszczelnienia maks.	14.0 mm
Rodzaj akcesoriów	inne

Warunki otoczenia

Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902858026
Packing Unit Code	C62
ETIM Class	EC000441
Numer taryfy celnej	39269097

Materiał

Materiał akcesoriów	Poliamid

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	pdf (42 KB)
Rysunek wymiarowy	jpg (812 KB)

Certyfikat

UKCA Deklaracja EN	pdf (166 KB)
CE Deklaracja DE/EN/FR	pdf (135 KB)
CE Deklaracja DE/EN/PL	pdf (138 KB)

Dane CAD

Dane CAD	Pobierz dane CAD-3D

Teksty specyfikaci

Zaloguj się do mySpelsberg, aby pobrać teksty ofert. Zaloguj się do mySpelsberg
