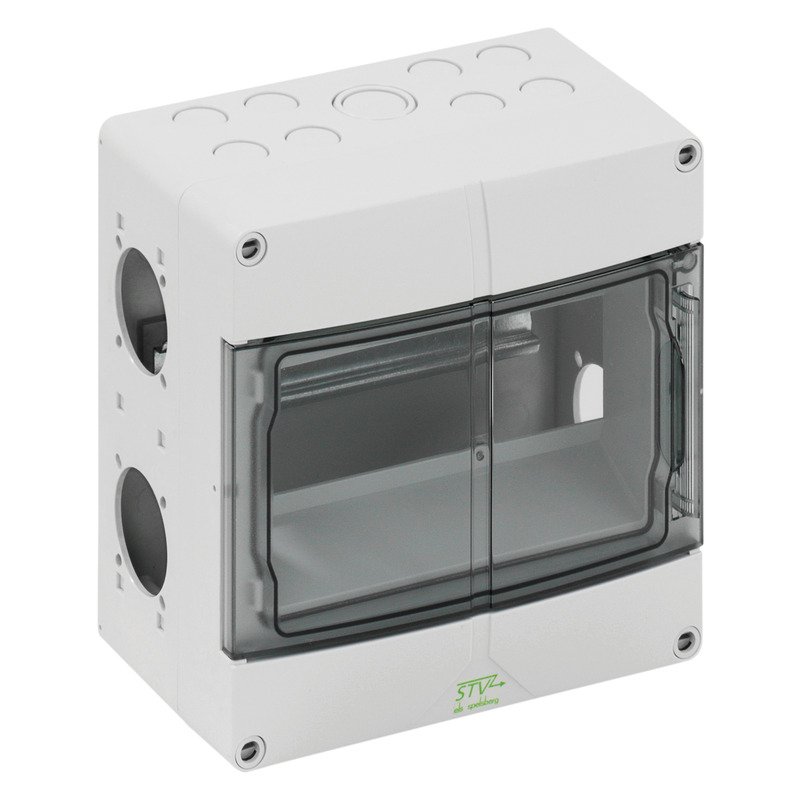

Gniazda zespolone

STV 904-L

Numer produktu: 72990401 | Wymiary: 200 x 200 x 122 mm

Gniazda zespolone, ze stopniem ochrony IP44, nadaje się do montażu urządzeń montowanych szeregowo przez klienta i gniazd natynkowych, w tym zacisków PE/N oraz adapterów i śrub do montażu gniazdek, duża obciążalność mechaniczna, niewrażliwe na temperaturę, możliwość łączenia, bezhalogenowe

dostępne moduły: 8

Otwory dla gniazd: 2 x otwór do gniazda SCHUKO® o średnicy 44,5 mm i rozstaw otworów do pionowego / poziomego montażu 38/38 mm (boczne)

Dołączone akcesoria:
Wpusty montażowe: 2x M25, 2x M32, Zaślepki, Zaślepka zakrywająca i pasek do podpisywania

właściwości elektryczne

Znamionowe napięcie izolacji AC 400 V
Stopień ochrony II
Rodzaj ochrony IP44
Liczba potencjałów N 1
Liczba rzędów 1
Liczba modułów 8
Liczba modułów na rząd 8
z zaciskiem N tak
z zaciskiem PE tak

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 200 mm
Długość 200 mm
Wysokość 122 mm
Masa 0.885 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V2
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny
Wytrzymałość udarowa IK08

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902934553
Packing Unit Code C62
ETIM Class EC000379
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Poliamid, wzmocniony włóknem szklanym
Materiał składanego okna Poliwęglan

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy dwg (2 MB)
Rysunek wymiarowy dxf (8 MB)
Rysunek wymiarowy pdf (2 MB)
Rysunek wymiarowy jpg (1 MB)

Certyfikat

UKCA Deklaracja EN pdf (49 KB)
CE Deklaracja DE/EN/FR pdf (221 KB)
