Gniazda zespolone

STV 1222-K

Numer produktu: 73142201 | Wymiary: 250 x 400 x 122 mm

Gniazda zespolone, ze stopniem ochrony IP44, gotowa do podłączenia, zgodnie z EN 61439-3, wysoka obciążalność mechaniczna, niewrażliwa na temperaturę, możliwość łączenia

Wyposażone w:

2 x Wyłącznik automatyczny B16A, 1-biegunowy
1 x Wyłącznik automatyczny C16A, 3-biegunowy
1 x Wyłącznik automatyczny C32A, 3-biegunowy
1 x Wyłącznik różnicowoprądowy (RCCB), 40/0.03A, 4-biegunowy, typ A
2 x SCHUKO^®-gniazdko (przód), 230V
1 x Gniazdko CEE (przód), 16A, 400V
1 x Gniazdko CEE (przód), 32A, 400V

Dołączone akcesoria:

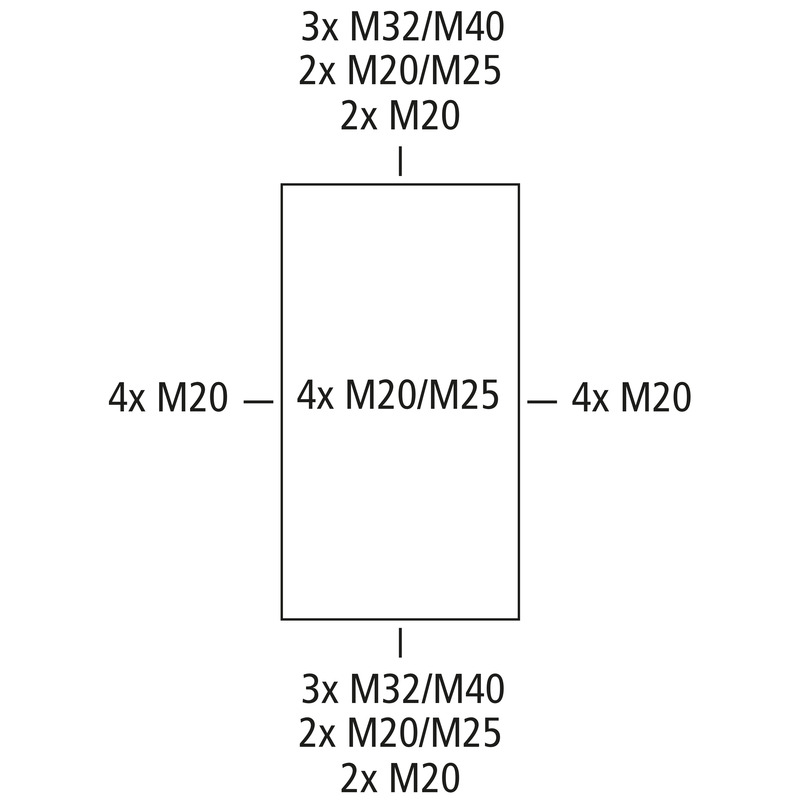

Wpusty montażowe: 2x M25, 2x M32, Zaślepki, Zaślepka zakrywająca i pasek do podpisywania

Urządzenia montażowe

Wyłącznik różnicowoprądowy (RCCB), 40/0.03A, 4-biegunowy, typ A	1
Wyłącznik automatyczny B16A, 1-biegunowy	2
Wyłącznik automatyczny C16A, 3-biegunowy	1
Wyłącznik automatyczny C32A, 3-biegunowy	1
SCHUKO^®-gniazdko (przód), 230V	2
Gniazdko CEE (przód), 16A, 400V	1
Gniazdko CEE (przód), 32A, 400V	1

właściwości elektryczne

Znamionowe napięcie izolacji AC	400 V
Stopień ochrony	II
Rodzaj ochrony	IP44
Liczba potencjałów N	1
Liczba rzędów	1
Liczba modułów na rząd	12
z zaciskiem N	tak
z zaciskiem PE	tak

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	250 mm
Długość	400 mm
Wysokość	122 mm
Masa	4.075 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V2
Wytrzymałość żarnika zgodna z EN 60695-2-11	850 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny
Wytrzymałość udarowa	IK08

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902934751
Packing Unit Code	CT
ETIM Class	EC000379
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym
Materiał składanego okna	Poliwęglan
