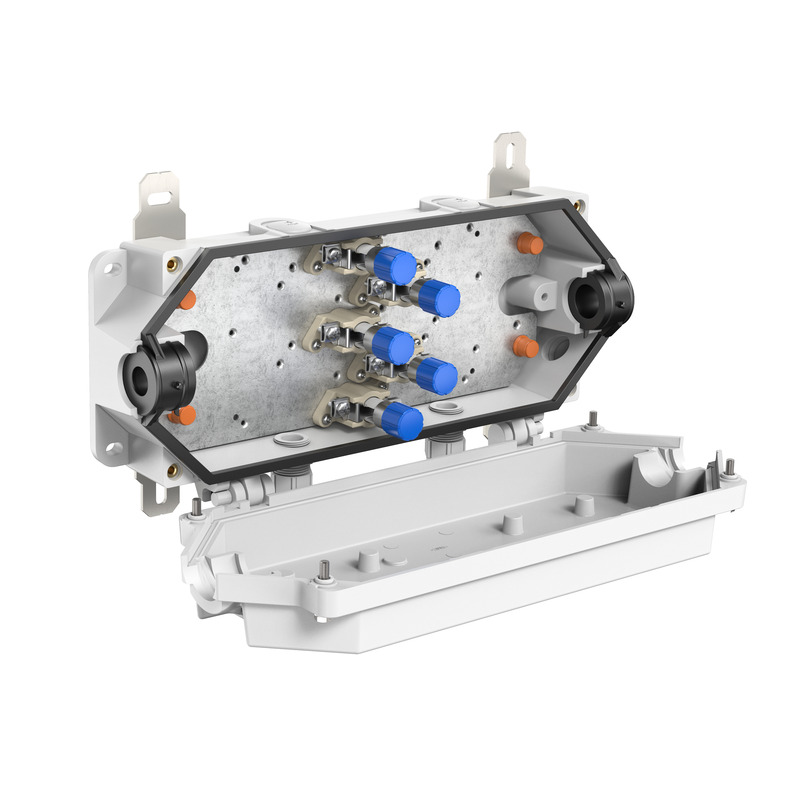

Rapid-Box 50² 2x5

Numer produktu: 30210101 | Wymiary: 190 x 447 x 105 mm

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67, U_i=400 V AC, M25, (5 Bok), Zewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i obszarze tunelowym, odporność na działanie ciśnienia i ssania według wytycznej Gottharda. Bezhalogenowa obudowa ze specjalnego duroplastu, zaciski z odpornej na wysokie temperatury specjalnej ceramiki. Łączniki do mocowania zewnętrznego i śruby do pokrywy ze stali szlachetnej 1.4571

szary, Przelotowo: 5-biegunowy zacisk do nieciętych przewodów, zakres mocowania zacisku dla nieciętych przewodów 16 mm² do 50 mm², zakres mocowania zacisku dla ciętych przewodów 16 mm² do 35 mm², prąd znamionowy 100 A. Rozgałęzienie 5-bieg. 2 x 2,5 - 6 mm², prąd znamionowy 40A. Zakres uszczelnienia kabla głównego: 21 - 26 mm (inne zakresy uszczelnienia na zamówienie)

Dołączone akcesoria:
2 sztuki dławnic kablowych M25, zakres uszczelnienia 9-16 mm
4 sztuki śrub blokujących M25

właściwości elektryczne

Znamionowe napięcie robocze AC	400 V
Znamionowe napięcie izolacji AC	400 V
maks. przekrój przewodu elastycznego (przewód rozgałęźny)	6 mm²
maks. przekrój przewodu	50 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66/IP67

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	190 mm
Długość	447 mm
Wysokość	105 mm
Długość wewnętrzna	350 mm
Szerokość wewnętrzna	145 mm
Wysokość wewnętrzna	95 mm
Masa	4.4 kg

Właściwości materiału

bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V0
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Wytrzymałość udarowa	IK09
Moment obrotowy śruby pokrywy	6 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Zewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	100 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne
