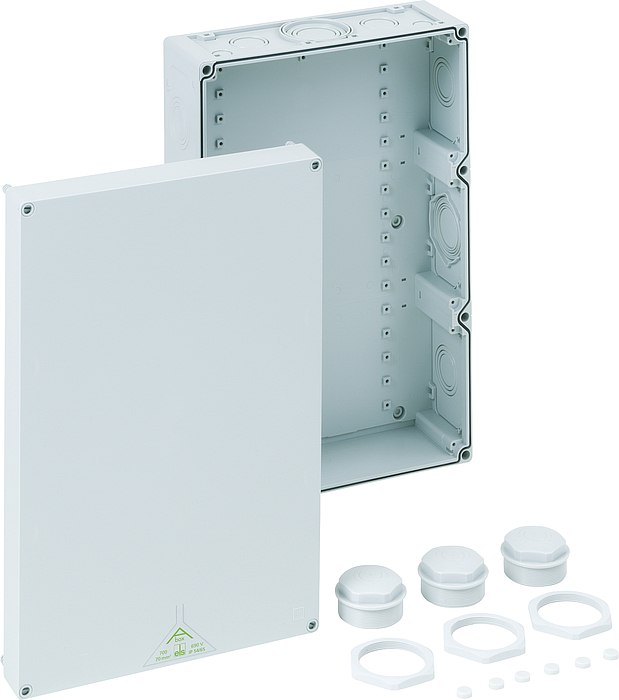

Skrzynka rozgałęźna

Abox 700-L

Numer produktu: 87091001 | Wymiary: 300 x 450 x 132 mm

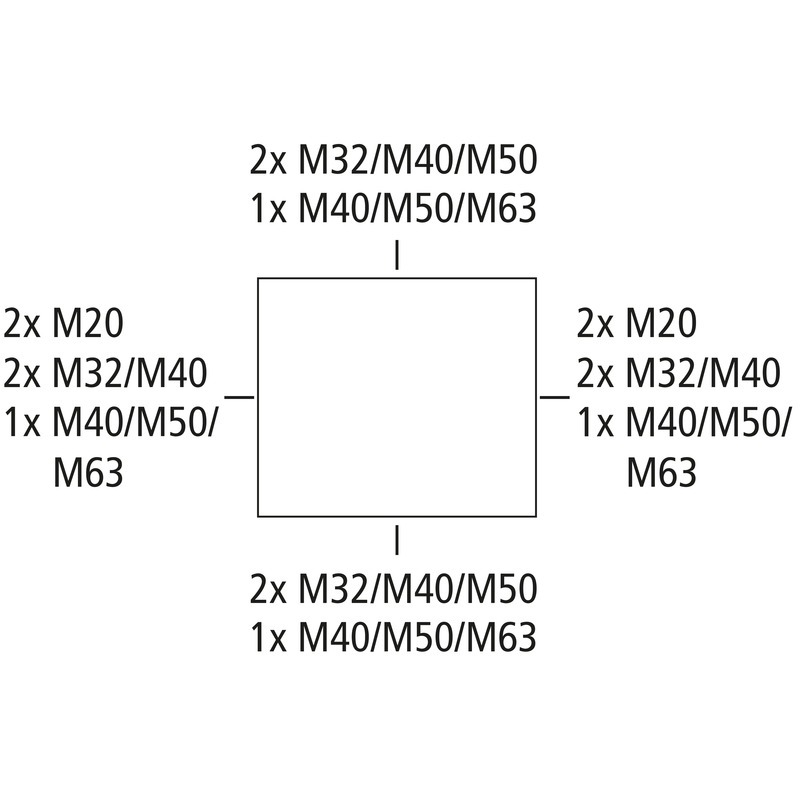

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP65, Przekrój znamionowy 70 mm², U_i=690 V AC, Membrany wypychane, M20/M32/M40/M50/M63, (16 Bok), Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

szary, bez zacisków

Dołączone akcesoria:
3 nyple uszczelniające z nakrętką zabezpieczającą IP54, zakres uszczelnienia 24-43 mm

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	70 mm²
Stopień ochrony	II
Rodzaj ochrony	IP54/IP65
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	300 mm
Długość	450 mm
Wysokość	132 mm
Masa	1.98 kg

Właściwości materiału

Odporność na promieniowanie UV	nie
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika zgodna z EN 60695-2-11	650 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK07
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	Obszar wewnętrzny

Sales Information

EAN	4013902111190
Packing Unit Code	CT
ETIM Class	EC002600
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Polistyren
Materiał części górnej	Polistyren
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	pdf (699 KB)
Rysunek wymiarowy	dwg (1 MB)
Rysunek wymiarowy	dxf (8 MB)
Rysunek wymiarowy	jpg (1 MB)

Certyfikat

CE Deklaracja DE/EN/FR	pdf (218 KB)
CE Deklaracja DE/EN/PL	pdf (312 KB)
UKCA Deklaracja EN	pdf (49 KB)
