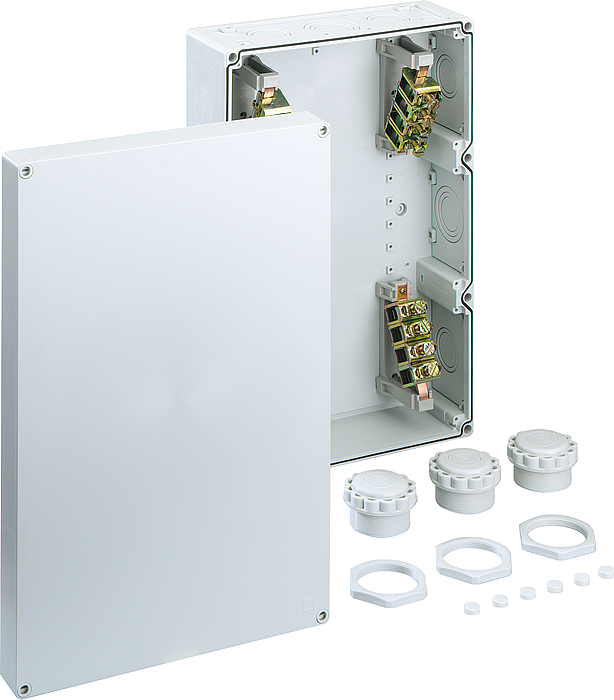

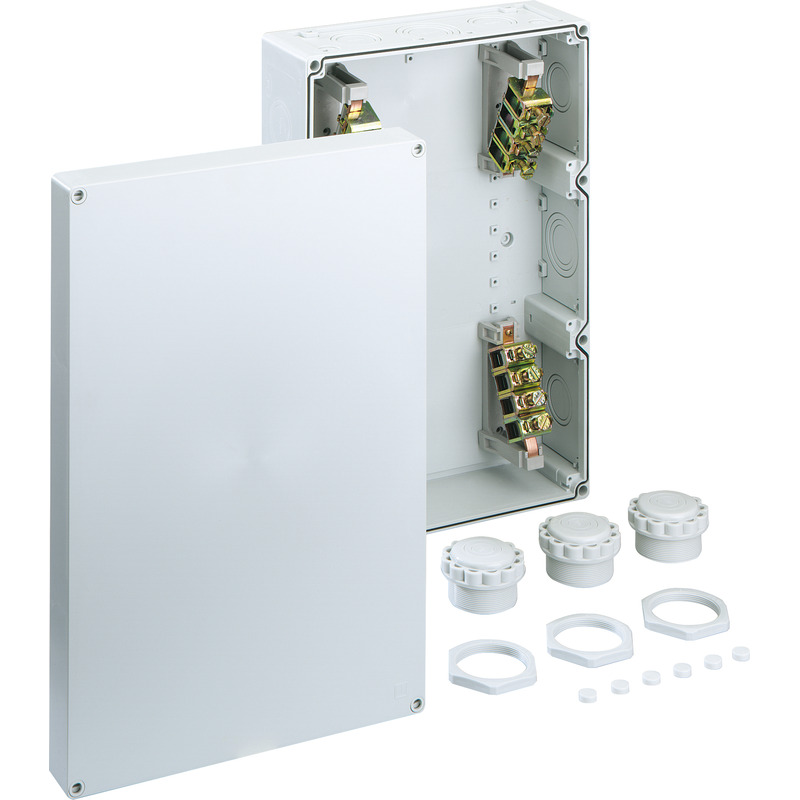

Skrzynka rozgałęźna

Abox 700-70²/4

Numer produktu: 87041001 | Wymiary: 300 x 450 x 132 mm

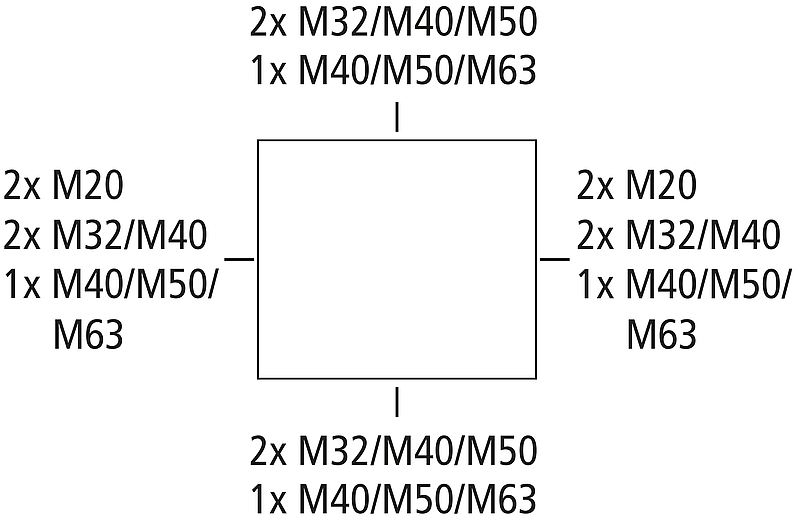

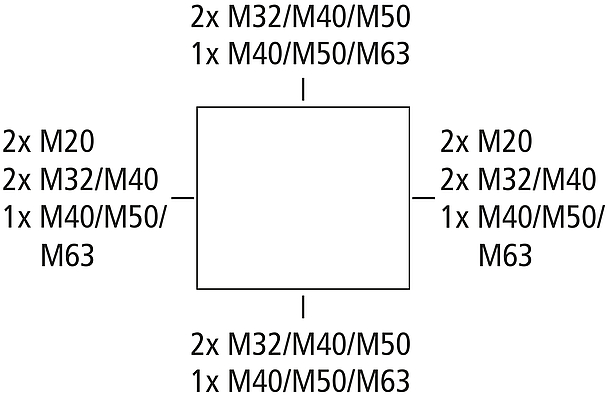

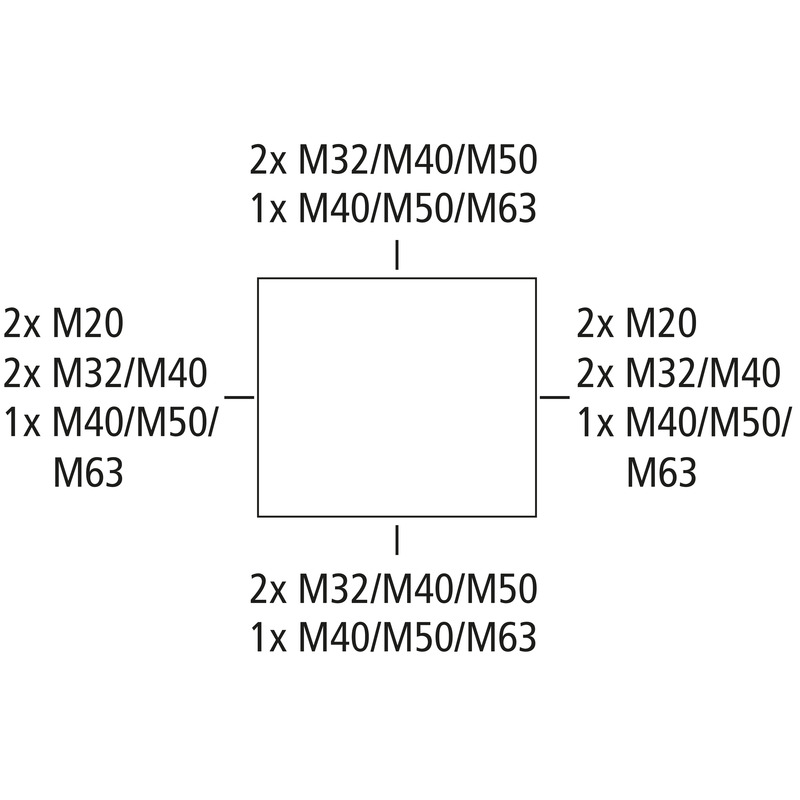

Skrzynka rozgałęźna, ze stopniem ochrony IP54/IP65, Przekrój znamionowy 70 mm², U_i=690 V AC, Membrany wypychane, M20/M32/M40/M50/M63, (16 Bok), Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

szary, z zaciskiem śrubowym, 4-bieg. - 70² (16-70²)

Dołączone akcesoria:
3 nyple uszczelniające z nakrętką zabezpieczającą IP54, zakres uszczelnienia 24-43 mm

Do produktu przemysłowego https://www.spelsberg.pl/p/49047001/

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	70 mm²
Stopień ochrony	II
Rodzaj ochrony	IP54/IP65
Liczba biegunów	4
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	300 mm
Długość	450 mm
Wysokość	132 mm
Masa	3.61 kg

Właściwości materiału

Odporność na promieniowanie UV	nie
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika zgodna z EN 60695-2-11	650 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK07
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	40 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	Obszar wewnętrzny

Sales Information

EAN	4013902111183
Packing Unit Code	CT
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Polistyren
Materiał części górnej	Polistyren
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	pdf (699 KB)
Rysunek wymiarowy	dwg (1 MB)
Rysunek wymiarowy	dxf (8 MB)
Rysunek wymiarowy	jpg (1 MB)

Certyfikat

UKCA Deklaracja EN	pdf (49 KB)
CE Deklaracja DE/EN/FR	pdf (218 KB)
CE Deklaracja DE/EN/PL	pdf (312 KB)

Akcesoria

Listwa zaciskowa Abox 700 KLS-70²

Wymiary : 220 x 150 x 30 mm
Numer produktu: 84007001

1-bieg. – 70 mm²

Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), U_i=690V

Listy zakupów

Detal

Szyna znormalizowana NS35-216/3

Wymiary : 35 x 216 x 22,5 mm
Numer produktu: 79503001

uniwersalne mocowanie do podłoża, ze śrubami mocującymi, Długość 216...

Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm

Listy zakupów

Detal

Płyta montażowa AK MPI 3

Wymiary : 240 x 390 x 4 mm
Numer produktu: 79500301

AKL/AKi 3-4, Abox 700

Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 4 mm, wraz ze śrubami...

Listy zakupów

Detal

Zestaw kombi KS M20

Wymiary : 100 x 40 x 30 mm
Numer produktu: 19202001

Długość gwintu 17 mm

Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...

Listy zakupów

Detal

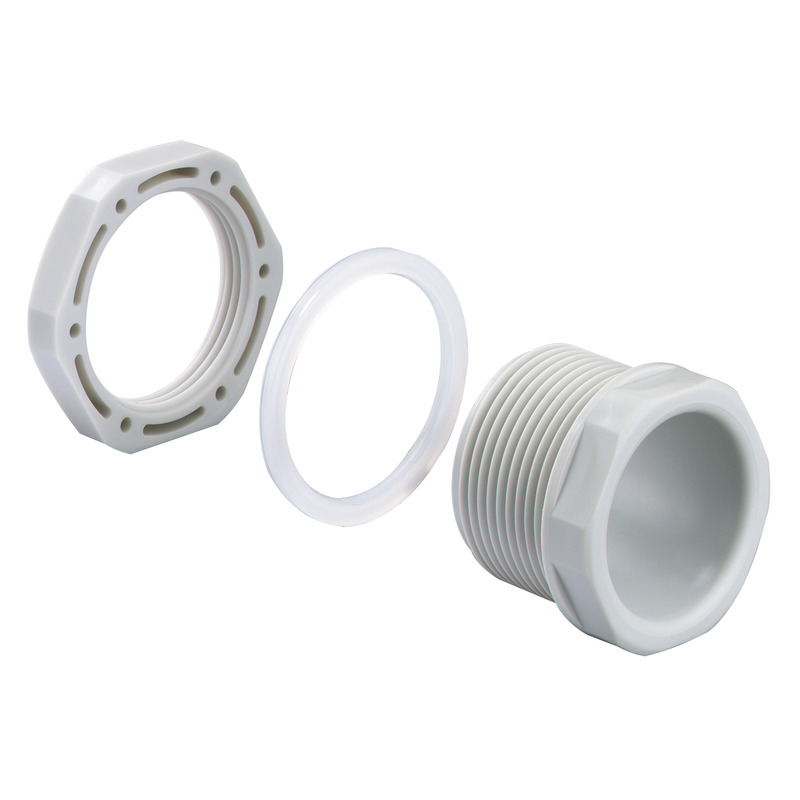

Zestaw kombi KS M32

Wymiary : 100 x 50 x 30 mm
Numer produktu: 19203201

Długość gwintu 20 mm

Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...

Listy zakupów

Detal

Łącznik KST M25-17

Wymiary : 29,5 x 29,5 x 17 mm
Numer produktu: 19302501

Długość 17 mm, do połączeń pionowych skrzynek rozdzielczych AK/AKi 03...

Łącznik kombi, do łączenia obudów, polistyren, szary, do ścian o grubości 1,5 - 4,0 mm

Listy zakupów

Detal

Łącznik KST M25-33

Wymiary : 29,5 x 29,5 x 33 mm
Numer produktu: 19302601

Długość 33 mm, do połączeń pionowych skrzynek rozdzielczych AK 14-56,...

Łącznik kombi, do łączenia obudów, polistyren, szary, do ścian o grubości 1,5 - 4,0 mm

Listy zakupów

Detal

Łącznik KST M32

Wymiary : 36,5 x 36,5 x 24,5 mm
Numer produktu: 19303201

Długość 25 mm, do połączeń pionowych i poziomych skrzynek...

Łącznik kombi, do łączenia obudów, polistyren, szary, do ścian o grubości 1,5 - 4,0 mm

Listy zakupów

Detal

Zaślepka uszczelniająca WST M20

Wymiary : 24 x 24 x 20 mm
Numer produktu: 20342001

Zakres uszczelnienia 8 - 13,5 mm, Długość gwintu 12 mm

Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara

Listy zakupów

Detal

Zaślepka uszczelniająca WST M32

Wymiary : 37,5 x 37,5 x 25 mm
Numer produktu: 20343201

Zakres uszczelnienia 17 - 24 mm, Długość gwintu 14 mm

Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara

Listy zakupów

Detal

Zaślepka uszczelniająca WST M40

Wymiary : 45,8 x 45,8 x 28 mm
Numer produktu: 20344001

Zakres uszczelnienia 17 - 24 mm, Długość gwintu 14 mm

Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara

Listy zakupów

Detal

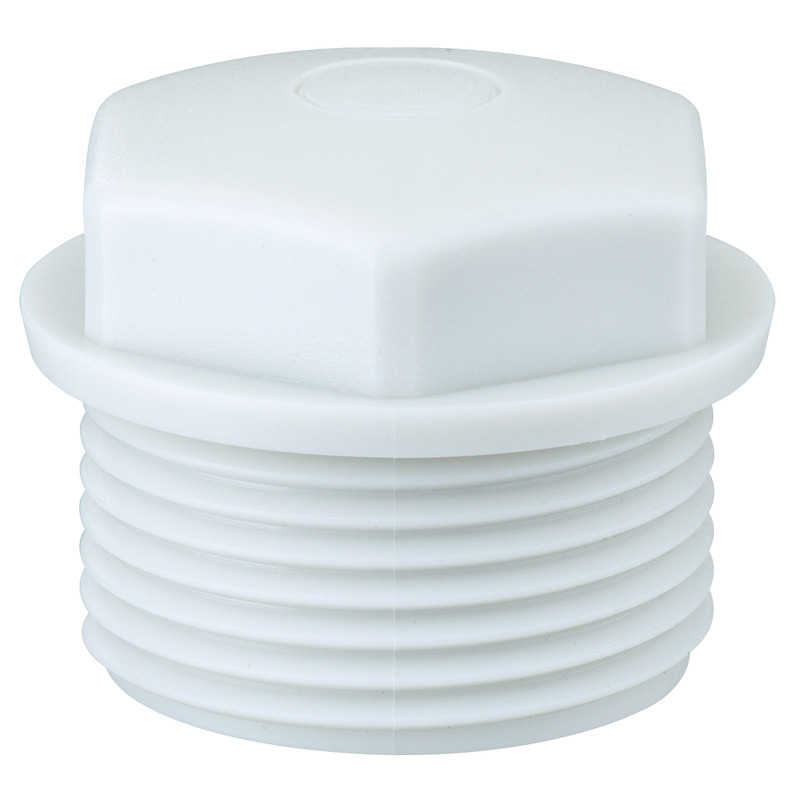

Zaślepka uszczelniająca WST M50

Wymiary : 55,8 x 55,8 x 31 mm
Numer produktu: 20345001

Zakres uszczelnienia 22 - 35 mm, Długość gwintu 18 mm

Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara

Listy zakupów

Detal

Nypel uszczelniający WNI M20

Wymiary : 24 x 24 x 20 mm
Numer produktu: 21342001

Zakres uszczelnienia 8 - 13,5 mm, Długość gwintu 12 mm

Nypel uszczelniający, IP54, M_ x 1,5 mm z otwartą membraną uszczelniającą, szary

Listy zakupów

Detal

Nypel uszczelniający WNI M32

Wymiary : 37,5 x 37,5 x 25 mm
Numer produktu: 21343201

Zakres uszczelnienia 11 - 22 mm, Długość gwintu 14 mm

Nypel uszczelniający, IP54, M_ x 1,5 mm z otwartą membraną uszczelniającą, szary

Listy zakupów

Detal

Złączka stożkowa SNI M20

Wymiary : 25 x 25 x 17 mm
Numer produktu: 21642001

Zakres uszczelnienia 5 - 16 mm

Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer...

Listy zakupów

Detal

Złączka stożkowa SNI M32

Wymiary : 37 x 37 x 20 mm
Numer produktu: 21643201

Zakres uszczelnienia 13 - 26,5 mm

Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer...

Listy zakupów

Detal

Złączka stożkowa SNI M40

Wymiary : 45 x 45 x 24 mm
Numer produktu: 21644001

Zakres uszczelnienia 14 - 54 mm

Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M20-MGM

Wymiary : 26,5 x 26,5 x 36 mm
Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M20-GDB/MGM

Wymiary : 30 x 30 x 37 mm
Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M25-MGM

Wymiary : 31,5 x 31,5 x 44 mm
Numer produktu: 22742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M32-MGM

Wymiary : 40 x 40 x 50 mm
Numer produktu: 22743201

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M40-MGM

Wymiary : 50 x 50 x 54 mm
Numer produktu: 22744001

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M50-MGM

Wymiary : 60 x 60 x 63 mm
Numer produktu: 22745001

Zakres uszczelnienia 21 - 34,5 mm, Długość gwintu 13 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Wpusty montażowe AST M20

Wymiary : 24,5 x 24,5 x 22,5 mm
Numer produktu: 23042001

Zakres uszczelnienia 8 - 13,5 mm

Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...

Listy zakupów

Detal

Wpusty montażowe AST M32

Wymiary : 35,5 x 35,5 x 25,1 mm
Numer produktu: 23043201

Zakres uszczelnienia 13 - 23 mm

Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...

Listy zakupów

Detal

Wpusty montażowe AST M40

Wymiary : 46,5 x 46,5 x 25,6 mm
Numer produktu: 23044001

Zakres uszczelnienia 17 - 30 mm

Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...

Listy zakupów

Detal

Zaślepki VST M20

Wymiary : 24,5 x 24,5 x 13,5 mm
Numer produktu: 23142001
