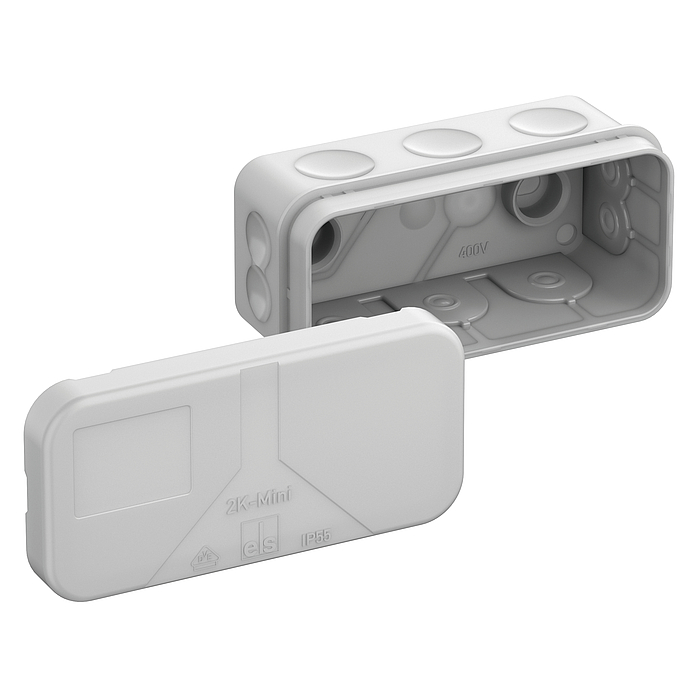

Skrzynka rozgałęźna

2K-Mini-L

Numer produktu: 34490801 | Wymiary: 89 x 43 x 38 mm

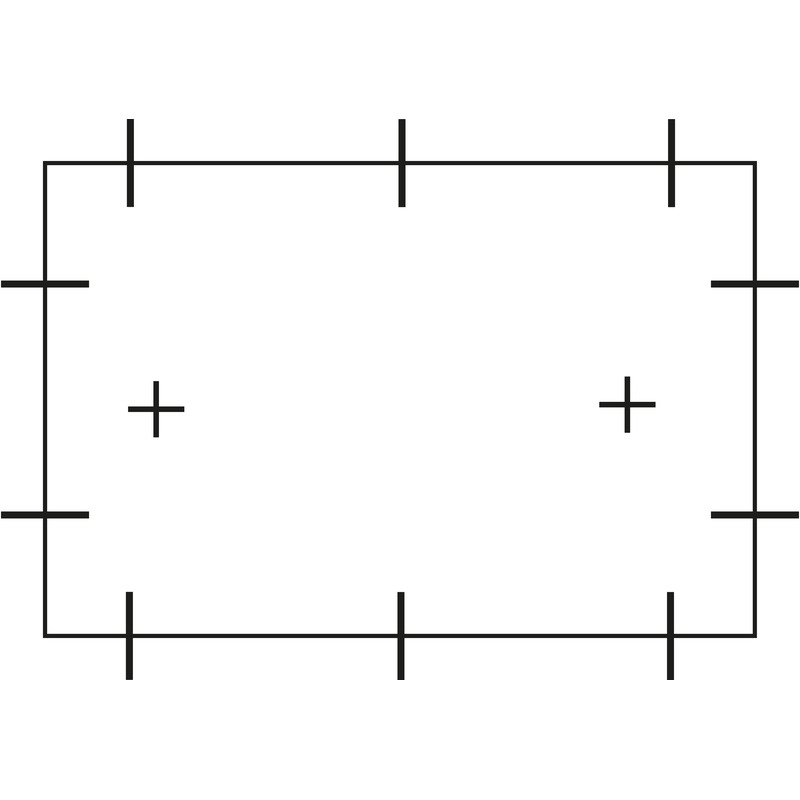

Skrzynka rozgałęźna, ze stopniem ochrony IP55, Przekrój znamionowy 2,5 mm², Ui=400 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Samo-uszczelniające, miękkie membrany wpustowe, Zakres uszczelnienia 2 - 14 mm, (1 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

szary, bez zacisków

właściwości elektryczne

Znamionowe napięcie izolacji AC 400 V
maks. przekrój przewodu 2,5 mm²
Stopień ochrony II
Rodzaj ochrony IP55
Rodzaj zacisku Bez
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 89 mm
Długość 43 mm
Wysokość 38 mm
Długość wewnętrzna 33 mm
Szerokość wewnętrzna 79 mm
Wysokość wewnętrzna 33 mm
Masa 0.0305 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

dla zakresu uszczelnienia min. 2 mm
dla zakresu uszczelnienia maks. 14 mm
Wytrzymałość udarowa IK07
możliwość plombowania nie
Rodzaj mocowania Montaż ścienny/sufitowy
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902642472
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Polipropylen
Materiał części górnej Polipropylen
Materiał wpustu Elastomer termoplastyczny
Materiał uszczelnienia Elastomer termoplastyczny

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy dxf (3 MB)
Rysunek wymiarowy jpg (1 MB)
Rysunek wymiarowy dwg (2 MB)
Rysunek wymiarowy pdf (476 KB)

Certyfikat

CE Deklaracja DE/EN/FR pdf (139 KB)
CE Deklaracja DE/EN/PL pdf (142 KB)
VDE Certyfikat (EN 60670) DE/EN pdf (301 KB)
UKCA Deklaracja EN pdf (168 KB)
