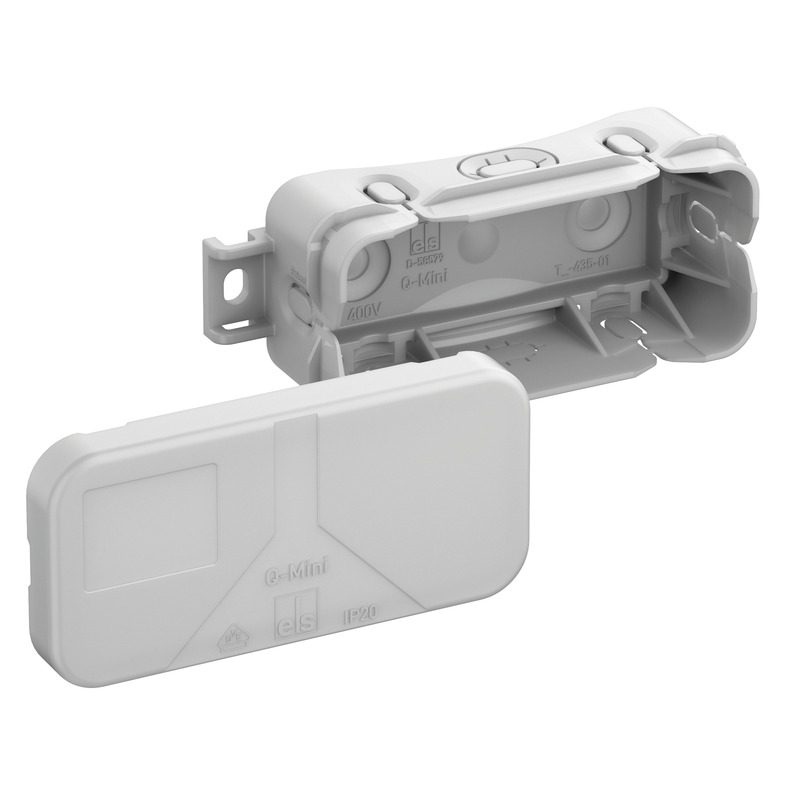

Abzweigdose Q-Mini-L (33490801) Standardowa instalacja wewnętrzna: Spelsberg

Skrzynka rozgałęźna

Q-Mini-L

Numer produktu: 33490801 | Wymiary: 89 x 43 x 34 mm

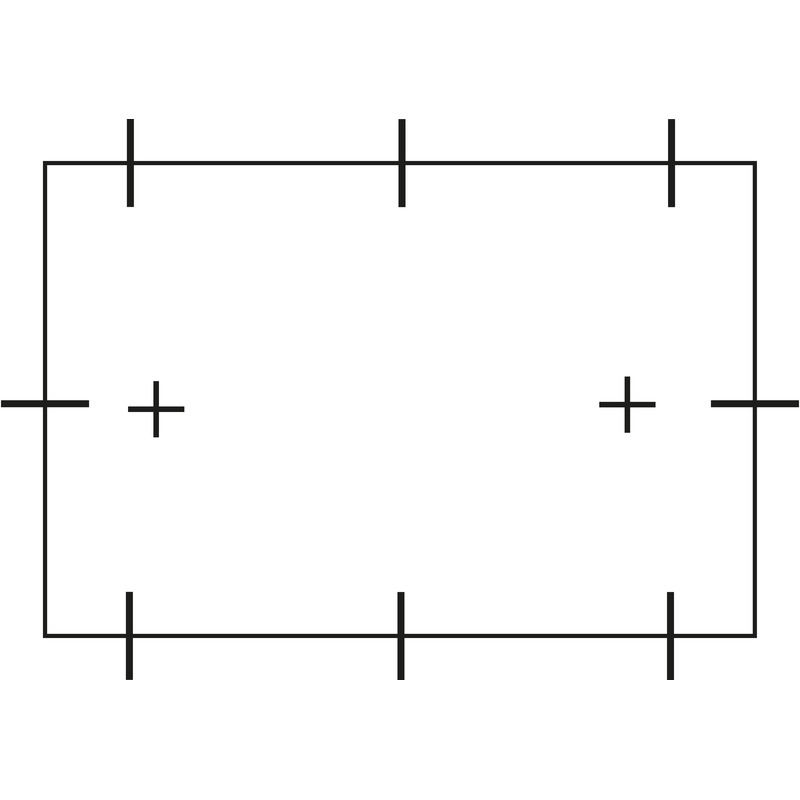

Skrzynka rozgałęźna, ze stopniem ochrony IP20, Przekrój znamionowy 2,5 mm², Ui=400 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Wpusty z możliwością utrzymania kabla, (8 Tylny, 2 Bok), Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych, z zachowaniem przewodów, wprowadzenie przewodów od góry możliwe

szary, bez zacisków

właściwości elektryczne

Znamionowe napięcie izolacji AC 400 V
maks. przekrój przewodu 2,5 mm²
Stopień ochrony II
Rodzaj ochrony IP20
Rodzaj zacisku Bez
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 89 mm
Długość 43 mm
Wysokość 34 mm
Długość wewnętrzna 33 mm
Szerokość wewnętrzna 79 mm
Wysokość wewnętrzna 29 mm
Masa 0.0274 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Wytrzymałość udarowa IK07
możliwość plombowania nie
Rodzaj mocowania Montaż ścienny/sufitowy
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902642311
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Polipropylen
Materiał części górnej Polipropylen

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
