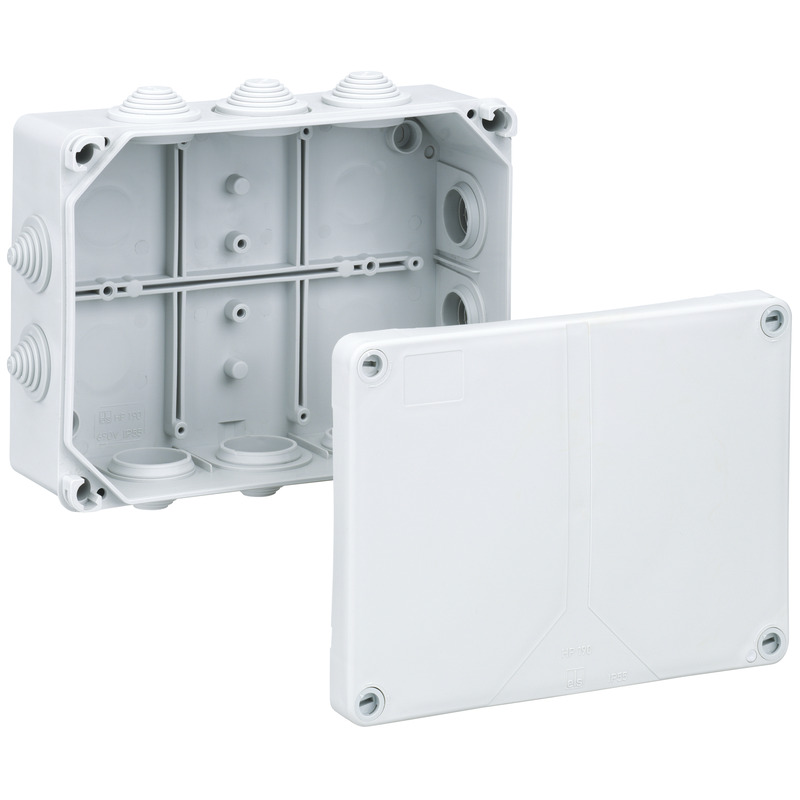

Abzweigdose HP 190-L (32699001) Standardowa instalacja wewnętrzna: Spelsberg

Skrzynka rozgałęźna

HP 190-L

Numer produktu: 32699001 | Wymiary: 199 x 149 x 77 mm

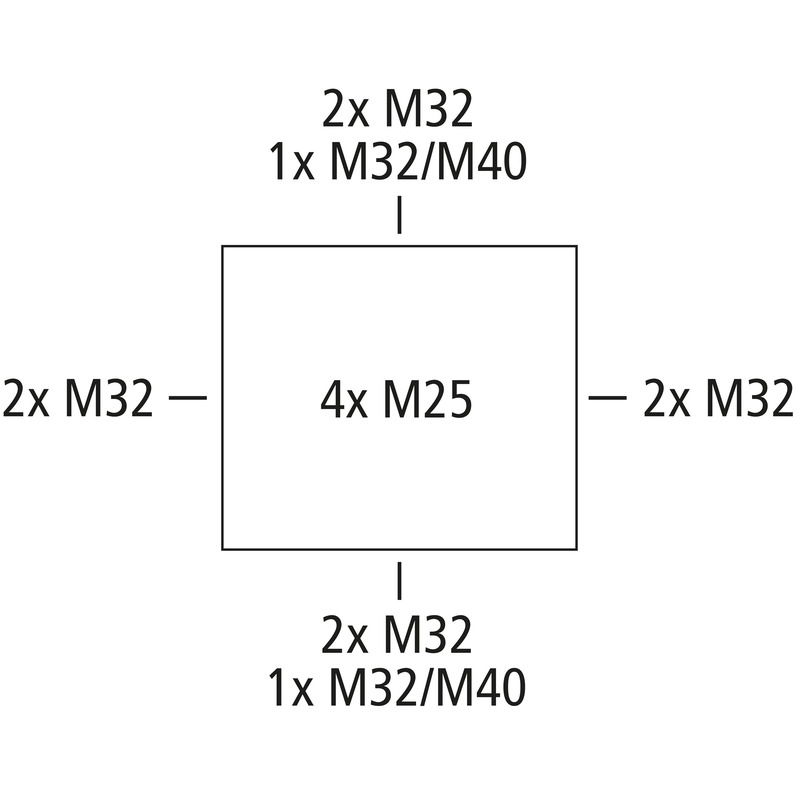

Skrzynka rozgałęźna, ze stopniem ochrony IP55, Przekrój znamionowy 16 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Złączka stożkowa, M25/M32/M40, Zakres uszczelnienia 13 - 26,5 mm, (4 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

szary, bez zacisków

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 16 mm²
Stopień ochrony II
Rodzaj ochrony IP55
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 199 mm
Długość 149 mm
Wysokość 77 mm
Długość wewnętrzna 140 mm
Szerokość wewnętrzna 190 mm
Wysokość wewnętrzna 70 mm
Masa 0.31 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy nie

właściwości mechaniczne

dla zakresu uszczelnienia min. 13 mm
dla zakresu uszczelnienia maks. 26.5 mm
Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK07
możliwość plombowania nie
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902940073
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Polipropylen
Materiał części górnej Polipropylen

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES pdf (550 KB)

Arkusz wymiarowy

Rysunek wymiarowy pdf (1 MB)
Rysunek wymiarowy dwg (2 MB)
Rysunek wymiarowy dxf (8 MB)

Certyfikat

UKCA Deklaracja EN pdf (48 KB)
CE Deklaracja DE/EN/PL pdf (311 KB)
VDE Certyfikat DE/EN pdf (606 KB)
CE Deklaracja DE/EN/FR pdf (218 KB)

Akcesoria

Zestaw kombi KS M25

  • Wymiary : 36 x 32 x 27 mm
  • Numer produktu: 19202501

Długość gwintu 19 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Zestaw kombi KS M25-gro

  • Wymiary : 36 x 32 x 22 mm
  • Numer produktu: 19202601

Długość gwintu 22 mm



Zestaw kombi, do łączenia obudów z wpustami metrycznymi, polistyren, szary, kompletny z nakrętką...



Płyta montażowa TK MPI-1811

  • Wymiary : 150 x 90 x 2,5 mm
  • Numer produktu: 19500601

TK PS / TK PC 1811



Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, wraz ze śrubami...

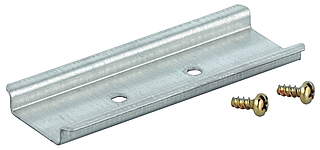

Szyna znormalizowana NS 35-106

  • Wymiary : 35 x 106,0 x 7,5 mm
  • Numer produktu: 19810601

dla TK 1309, TK 1313 i Abox/Abox-i 100, długość 106 mm



Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi



Szyna znormalizowana NS 35-144

  • Wymiary : 35 x 144,0 x 7,5 mm
  • Numer produktu: 19814401

TK PS/PC 1809/1811/1813/1818/2518



Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi

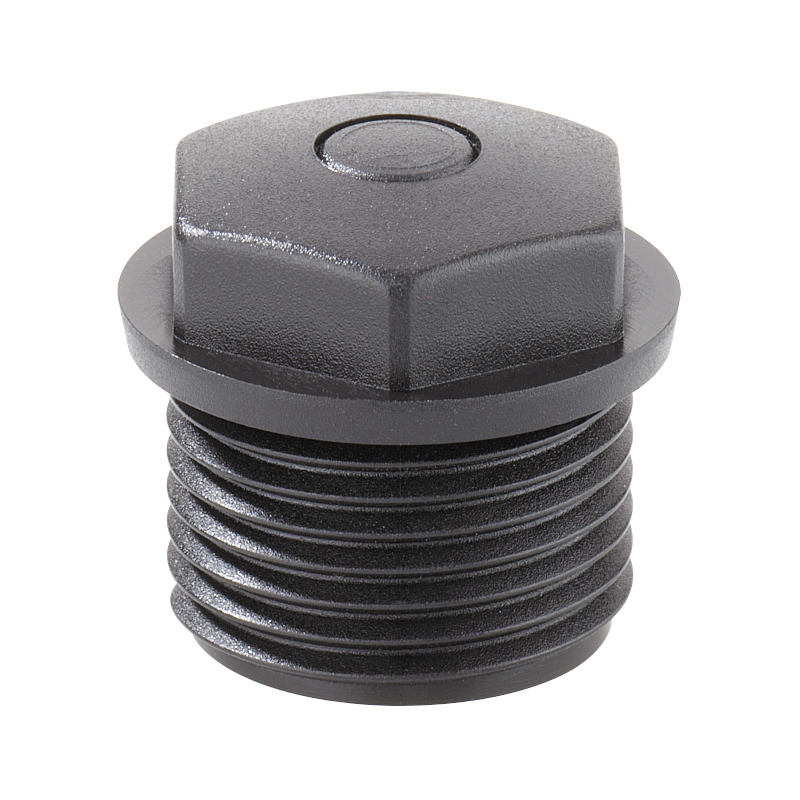

Zaślepka uszczelniająca WST M25/sw

  • Wymiary : 29,5 x 29,5 x 22 mm
  • Numer produktu: 20302501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 12 mm



Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, czarna



Zaślepka uszczelniająca WST M25

  • Wymiary : 29,5 x 29,5 x 22 mm
  • Numer produktu: 20342501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 12 mm



Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara



Zaślepka uszczelniająca WST M40

  • Wymiary : 45,8 x 45,8 x 28 mm
  • Numer produktu: 20344001

Zakres uszczelnienia 17 - 24 mm, Długość gwintu 14 mm



Zaślepka uszczelniająca, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, szara



Nakrętka zabezpieczająca GMU PA M25

  • Wymiary : 36 x 36 x 6 mm
  • Numer produktu: 20842501

Gwint M25x1,5



Nakrętka zabezpieczająca do metrycznych przepustów kablowych elastycznych i złącz kablowych...



Nakrętka zabezpieczająca GMU PA M40

  • Wymiary : 56 x 56 x 7 mm
  • Numer produktu: 20844001

Gwint M40x1,5



Nakrętka zabezpieczająca do metrycznych przepustów kablowych elastycznych i złącz kablowych...

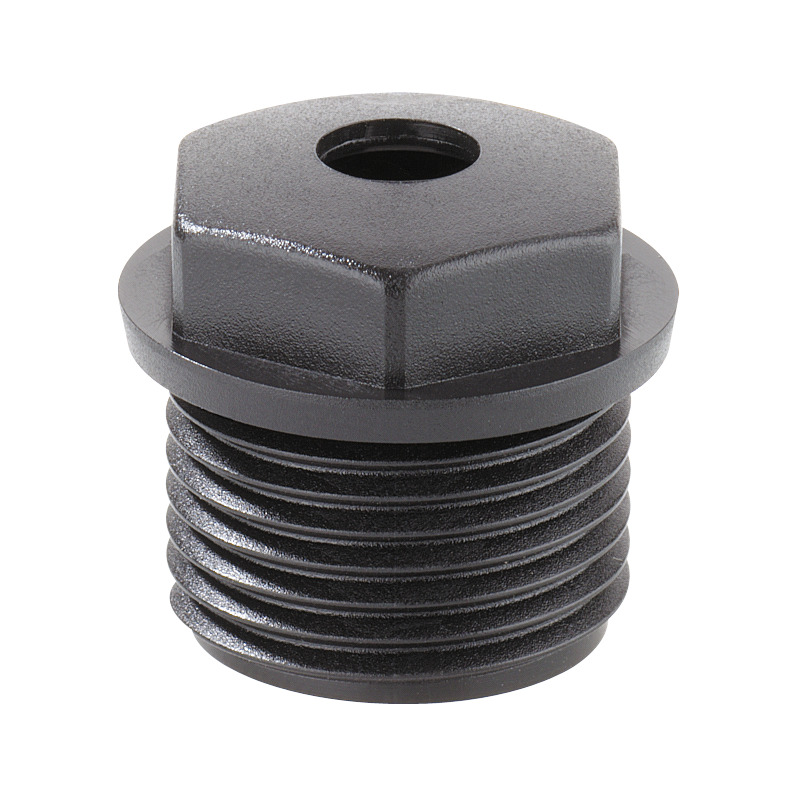

Nypel uszczelniający WNI M25/sw

  • Wymiary : 29,5 x 29,5 x 22 mm
  • Numer produktu: 21302501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 12 mm



Nypel uszczelniający, IP54, M_ x 1,5 mm zamkniętą membraną uszczelniającą, czarny



Nypel uszczelniający WNI M25

  • Wymiary : 29,5 x 29,5 x 22 mm
  • Numer produktu: 21342501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 12 mm



Nypel uszczelniający, IP54, M_ x 1,5 mm z otwartą membraną uszczelniającą, szary



Złączka stożkowa SNI M25

  • Wymiary : 30 x 30 x 19 mm
  • Numer produktu: 21642501

Zakres uszczelnienia 5 - 21 mm



Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer...



Złączka stożkowa SNI M40

  • Wymiary : 45 x 45 x 24 mm
  • Numer produktu: 21644001

Zakres uszczelnienia 14 - 54 mm



Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer...



Złącze kablowe śrubowe KVR M25-MGM/sw

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22702501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M40-MGM/sw

  • Wymiary : 50 x 50 x 54 mm
  • Numer produktu: 22704001

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M25-MGM

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M40-MGM

  • Wymiary : 50 x 50 x 54 mm
  • Numer produktu: 22744001

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Wpusty montażowe AST M25

  • Wymiary : 29,5 x 29,5 x 22,6 mm
  • Numer produktu: 23042501

Zakres uszczelnienia 9 - 18,5 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Wpusty montażowe AST M40

  • Wymiary : 46,5 x 46,5 x 25,6 mm
  • Numer produktu: 23044001

Zakres uszczelnienia 17 - 30 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Ten artykuł jest zarchiwizowany!

Wpusty montażowe AST M25/or

  • Numer produktu: 23062501

Zakres uszczelnienia 9 - 18 mm



Wpust montażowy IP 54, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Ten artykuł jest zarchiwizowany!

Wpusty montażowe AST M40/or

  • Numer produktu: 23064001

Zakres uszczelnienia 17 - 30 mm



Wpust montażowy IP 54, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Zaślepki VST M25

  • Wymiary : 29,5 x 29,5 x 14,1 mm
  • Numer produktu: 23142501

Zakres uszczelnienia 9 - 16 mm



Zaślepka, IP55, z zamkniętą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla grubości...



Zaślepki VST M40

  • Wymiary : 44,5 x 44,5 x 14,6 mm
  • Numer produktu: 23144001

Zakres uszczelnienia 17 - 30 mm



Zaślepka, IP55, z zamkniętą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla grubości...



Ten artykuł jest zarchiwizowany!

Zaślepki VST M25/or

  • Wymiary : 29,5 x 29,5 x 14,1 mm
  • Numer produktu: 23162501



Zaślepki z zamkniętą membraną uszczelniającą. Niezbędne w przypadku połączenia DAL 1/DAL 2 jeden za...



Ten artykuł jest zarchiwizowany!

Zaślepki VST M40/or

  • Wymiary : 44,5 x 44,5 x 14,6 mm
  • Numer produktu: 23164001



Zaślepki z zamkniętą membraną uszczelniającą. Niezbędne w przypadku połączenia DAL 1/DAL 2 jeden za...



Ten artykuł jest zarchiwizowany!

Wpusty montażowe DST M40 or

  • Numer produktu: 23564001

z dwoma membranami uszczelniającymi, jedno otwarte, pomarańczowy, do...



Wpust montażowy IP 54, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Złącze kablowe śrubowe KVR M25

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 24742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, bez nakrętki...



Złącze kablowe śrubowe KVR M40

  • Wymiary : 50 x 50 x 54 mm
  • Numer produktu: 24744001

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, bez nakrętki...



Pierścień uszczelniający ADR M25

  • Wymiary : 30 x 30 x 2,0 mm
  • Numer produktu: 24902501

naturalny, średnica wewnętrzna 25 mm, średnica zewnętrzna 30 mm,...



Pierścień uszczelniający z gwintem metrycznym, do nypli uszczelniających i dławnic kablowych,...



Pierścień uszczelniający ADR M40

  • Wymiary : 45 x 45 x 2,0 mm
  • Numer produktu: 24904001

naturalny, średnica wewnętrzna 40 mm, średnica zewnętrzna 45 mm,...



Pierścień uszczelniający z gwintem metrycznym, do nypli uszczelniających i dławnic kablowych,...



Podwójne wpusty membranowe DMS M25/sw

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26002501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25/w

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26012501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26042501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Króciec rurowy RST M25

  • Wymiary : 36 x 32 x 38 mm
  • Numer produktu: 28842501

dla rur o średnicy zewnętrznej 25 mm



Króciec rurowy do mocowania rur gładkich, z nakrętką zabezpieczającą, polistyren, szary



Ten artykuł jest zarchiwizowany!

Listwa zaciskowa WK 100 KLS-10²

  • Wymiary : 33 x 96 x 26,5 mm
  • Numer produktu: 46051001

5x10 mm², do skrzynek K15, K3-, K4-EK



Zacisk połączeniowy, Ui=400V / 690V



Ten artykuł jest zarchiwizowany!

Szyna znormalizowana NS 35-90

  • Wymiary : 80 x 88 x 7,5 mm
  • Numer produktu: 97980001

Szyna znormalizowana 35 mm do późniejszego montażu w IBTronic-TT...



Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm



Nowy Zestaw do mocowania - KTB 1

Zestaw do mocowania KTB 1

  • Wymiary : 17 x 30 x 14 mm
  • Numer produktu: 89600901



Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o...
