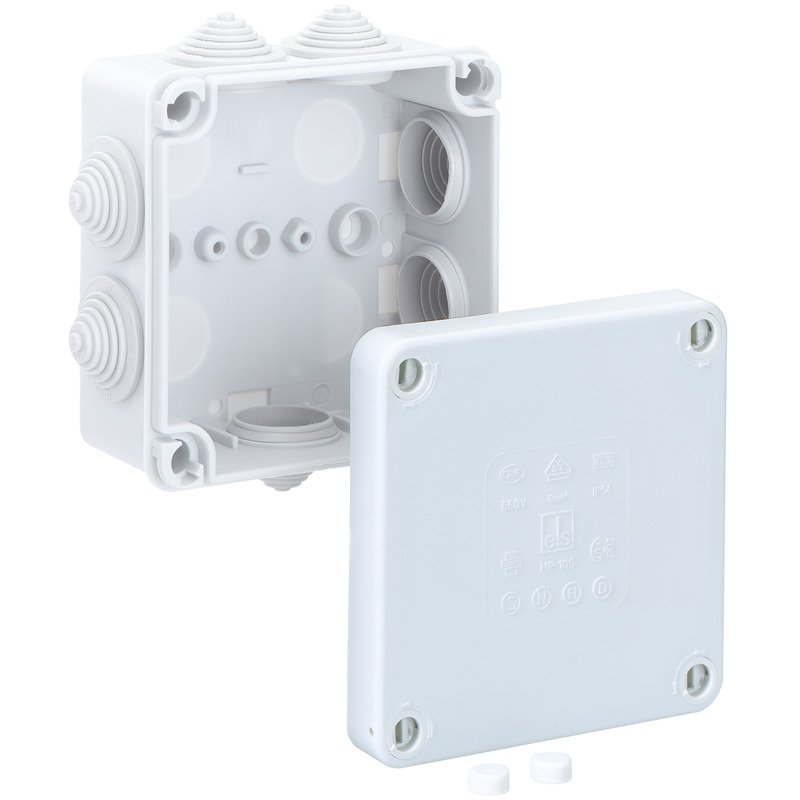

Abzweigdose HP 100-L (32690001) Standardowa instalacja wewnętrzna: Spelsberg

Skrzynka rozgałęźna

HP 100-L

Numer produktu: 32690001 | Wymiary: 113 x 113 x 58 mm

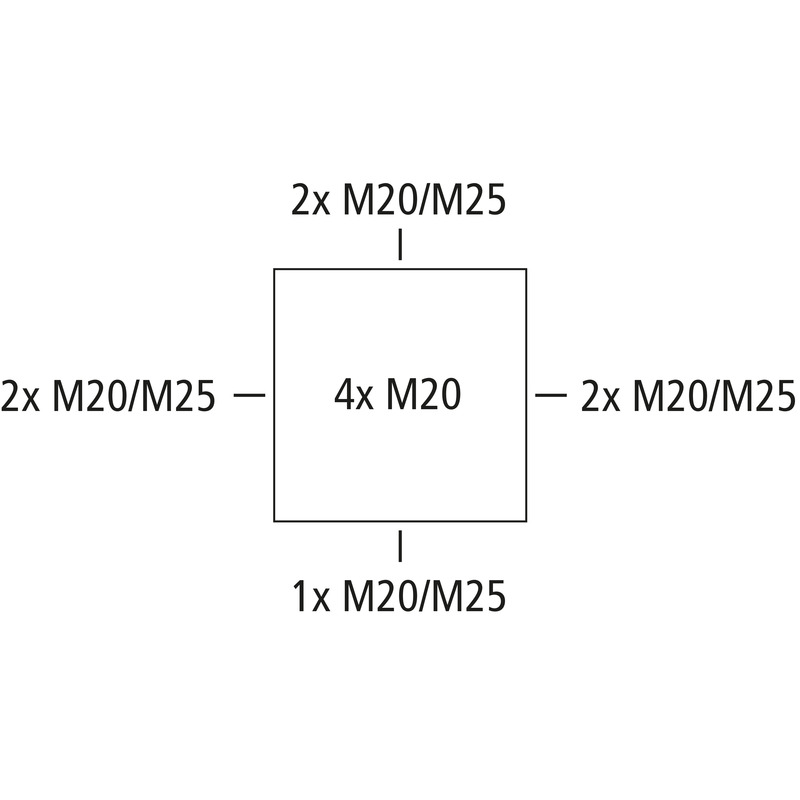

Skrzynka rozgałęźna, ze stopniem ochrony IP55, Przekrój znamionowy 6 mm², Ui=690 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Złączka stożkowa, M20/M25, Zakres uszczelnienia 5 - 21 mm, (4 Tylny, 7 Bok), Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

szary, bez zacisków

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 6 mm²
Stopień ochrony II
Rodzaj ochrony IP55
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 113 mm
Długość 113 mm
Wysokość 58 mm
Długość wewnętrzna 103.5 mm
Szerokość wewnętrzna 103.5 mm
Wysokość wewnętrzna 52 mm
Masa 0.135 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy nie

właściwości mechaniczne

dla zakresu uszczelnienia min. 5 mm
dla zakresu uszczelnienia maks. 21 mm
Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK07
możliwość plombowania nie
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902020195
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Polipropylen
Materiał części górnej Polipropylen

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN/FR/ES pdf (550 KB)

Arkusz wymiarowy

Rysunek wymiarowy pdf (894 KB)
Rysunek wymiarowy dwg (1.016 KB)
Rysunek wymiarowy dxf (5 MB)

Certyfikat

CE Deklaracja DE/EN/FR pdf (218 KB)
CE Deklaracja DE/EN/PL pdf (311 KB)
VDE Certyfikat DE/EN pdf (606 KB)
UKCA Deklaracja EN pdf (48 KB)

Akcesoria

Złączka stożkowa SNI M20

  • Wymiary : 25 x 25 x 17 mm
  • Numer produktu: 21642001

Zakres uszczelnienia 5 - 16 mm



Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer...



Złączka stożkowa SNI M25

  • Wymiary : 30 x 30 x 19 mm
  • Numer produktu: 21642501

Zakres uszczelnienia 5 - 21 mm



Złączka stożkowa, IP55, z zamkniętą membraną uszczelniającą, odcinana na kilku poziomach, elastomer...



Złącze kablowe śrubowe KVR M20-MGM

  • Wymiary : 26,5 x 26,5 x 36 mm
  • Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M20-GDB/MGM

  • Wymiary : 30 x 30 x 37 mm
  • Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Złącze kablowe śrubowe KVR M25-MGM

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Podwójne wpusty membranowe DMS M20/w

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26012001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25/w

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26012501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M20

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Podwójne wpusty membranowe DMS M25

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26042501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Króciec napowietrzający BST M20/sw

  • Wymiary : 25,2 x 11,9 x 25,2 mm
  • Numer produktu: 26202001

czarny



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Króciec napowietrzający BST M20

  • Wymiary : 25,22 x 11,9 x 25,2 mm
  • Numer produktu: 26242001

szary



Zaślepka wentylacyjna IP44 z uszczelką labiryntową w celu redukcji powstawania kondensatu w...



Ten artykuł jest zarchiwizowany!

Listwa zaciskowa WK 060 KLS-6²

  • Wymiary : 65 x 65 x 13 mm
  • Numer produktu: 46050601

5x6 mm², do skrzynek K15, K2-, K3-EK



Zacisk połączeniowy, Ui=400V / 690V



Ten artykuł jest zarchiwizowany!

Listwa zaciskowa WK 100 KLS-10²

  • Wymiary : 33 x 96 x 26,5 mm
  • Numer produktu: 46051001

5x10 mm², do skrzynek K15, K3-, K4-EK



Zacisk połączeniowy, Ui=400V / 690V



Listwa zaciskowa Abox 025/040 KLS-2,5²/4²

  • Wymiary : 46,6 x 17,8 x 31,5 mm
  • Numer produktu: 84000401

5-bieg. – 2,5/4 mm²



Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690V



Nowy Zestaw do mocowania - KTB 1

Zestaw do mocowania KTB 1

  • Wymiary : 17 x 30 x 14 mm
  • Numer produktu: 89600901



Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o...
