Abzweigdose AP 7 - 2,5² (31510701) Standardowa instalacja wewnętrzna: Spelsberg
Ten artykuł jest zarchiwizowany!

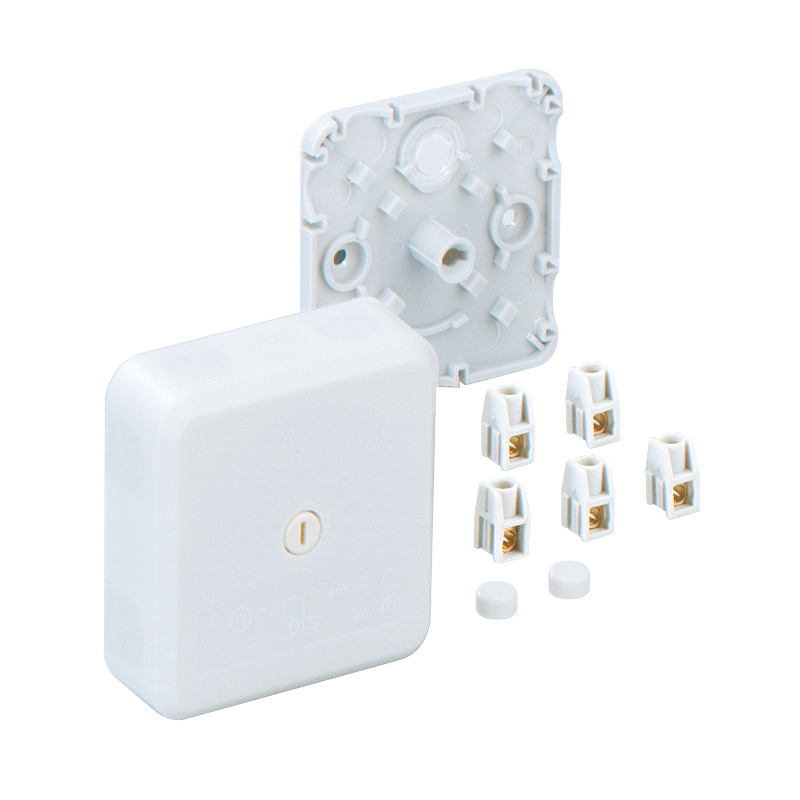

Skrzynka rozgałęźna

AP 7 - 2,5²

Numer produktu: 31510701 | Wymiary: 78 x 78 x 27 mm

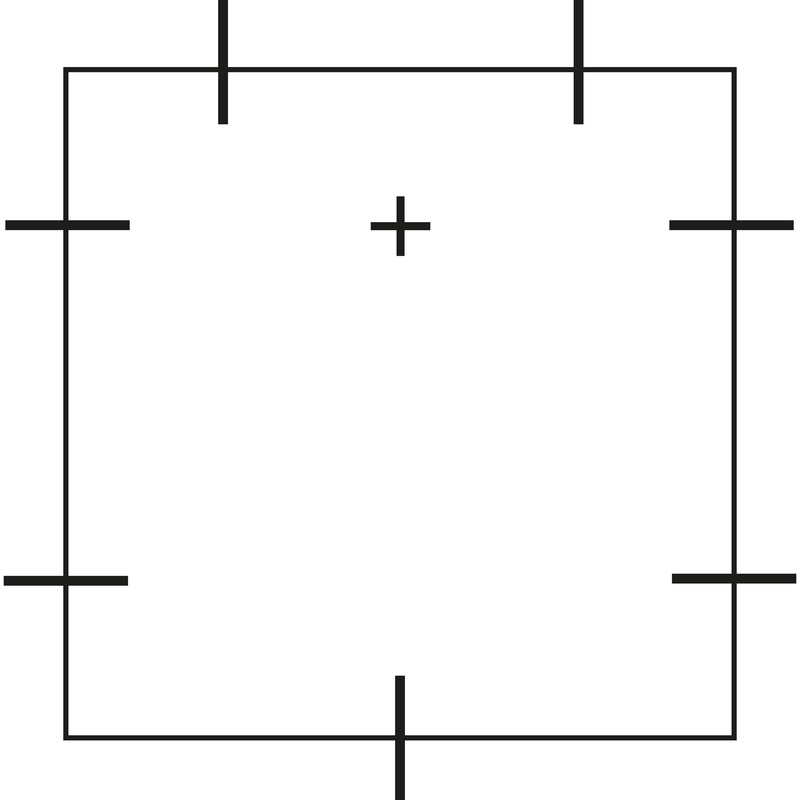

Skrzynka rozgałęźna, ze stopniem ochrony IP30, Przekrój znamionowy 2,5 mm², Ui=400 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membrany wypychane, (1 Tylny, 7 Bok), Wewnętrzne punkty mocowania, do standardowych instalacji wewnętrznych

szary, In=24 Amper, z białą górną częścią i 5 zaciskami śrubowymi 2,5 mm² (5 x1² / 5 x 1,5² / 3 x 2,5²), które mogą być ustawione w rzędzie

właściwości elektryczne

Znamionowe napięcie izolacji AC 400 V
maks. przekrój przewodu 2,5 mm²
Stopień ochrony II
Rodzaj ochrony IP30
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej bialy

Wymiary

Szerokość 78 mm
Długość 78 mm
Wysokość 27 mm
Masa 0.046 kg

Właściwości materiału

Odporność na promieniowanie UV nie
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 650 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK07
możliwość plombowania nie
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 40 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu Obszar wewnętrzny

Sales Information

EAN 4013902020058
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Polipropylen
Materiał części górnej Polipropylen
Materiał śruby pokrywy Poliwęglan

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy pdf (409 KB)
Rysunek wymiarowy dwg (458 KB)
Rysunek wymiarowy dxf (2 MB)

Certyfikat

UKCA Deklaracja EN pdf (48 KB)
CE Deklaracja DE/EN/FR pdf (310 KB)
VDE Certyfikat DE/EN pdf (944 KB)

Akcesoria

Ten artykuł jest zarchiwizowany!

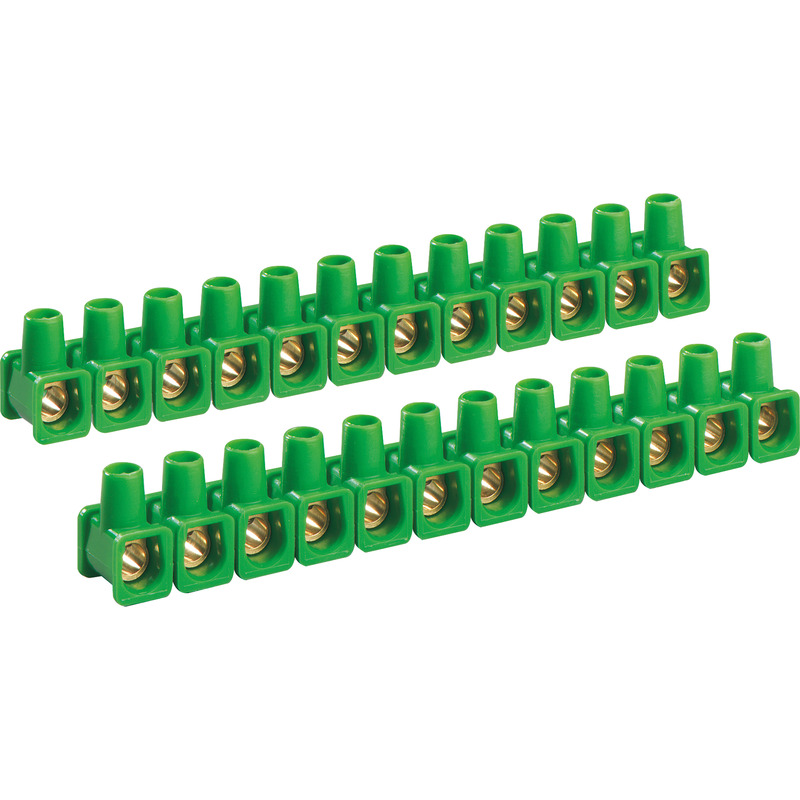

Listwa zaciskowa HandyGrip VG 20

  • Numer produktu: 68502001

sortowane wg kolorów



12-bieg. zaciski śrubowe, przekrój znamionowy 2,5 mm², Ui=400 V



Ten artykuł jest zarchiwizowany!

Listwa zaciskowa HandyGrip VG 21

  • Numer produktu: 68502101

zamknięte z jednej strony, sortowane wg kolorów



12-bieg. zaciski śrubowe, przekrój znamionowy 2,5 mm², Ui=400 V



Ten artykuł jest zarchiwizowany!

Listwa zaciskowa HandyGrip VG 21 w

  • Numer produktu: 68512101

zamknięte z jednej strony, białe



12-bieg. zaciski śrubowe, przekrój znamionowy 2,5 mm², Ui=400 V



Ten artykuł jest zarchiwizowany!

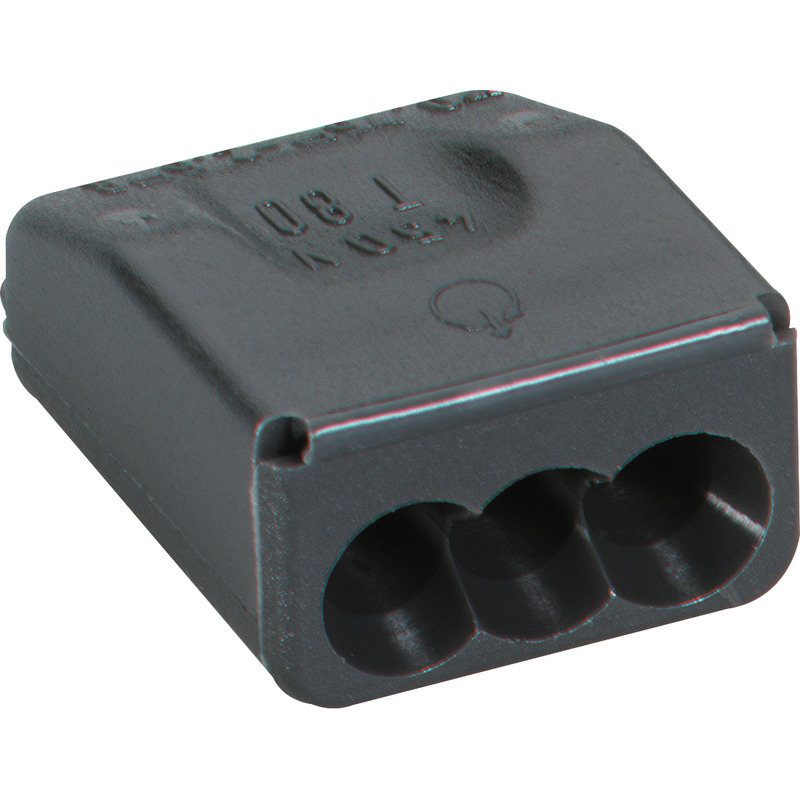

Zacisk wtykowy HandyQuick SQ 32

  • Numer produktu: 68832001

ciemnoszary, 3 x 1,0-2,5 mm²



Bezśrubowy zacisk połączeniowy do przewodów jednożyłowych wg DIN EN 60998 (VDE 0613), Ui=400 V



Ten artykuł jest zarchiwizowany!

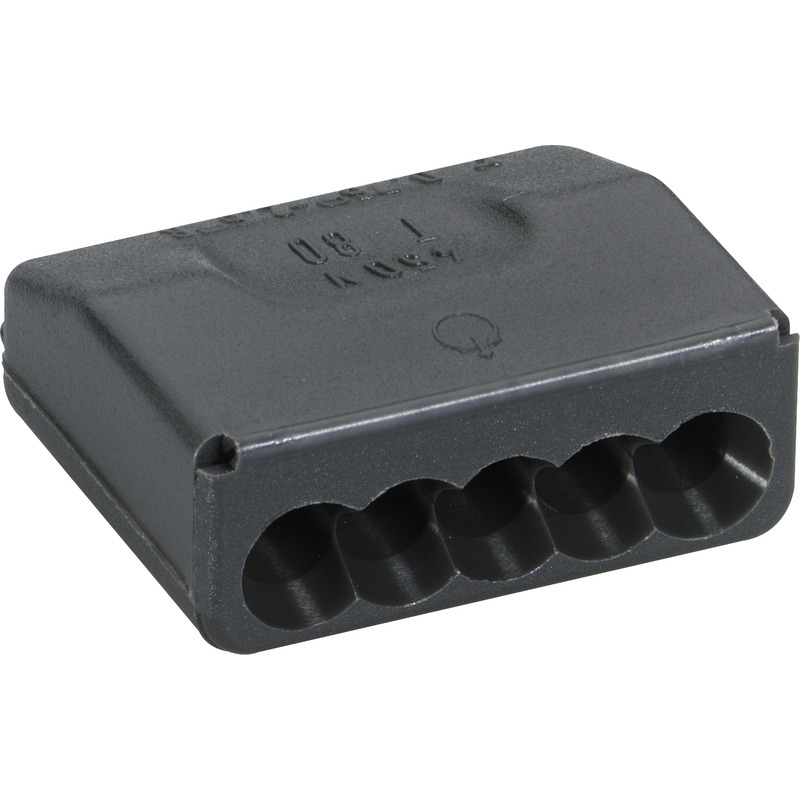

Zacisk wtykowy HandyQuick SQ 52

  • Numer produktu: 68852001

ciemnoszary, 5 x 1,0-2,5 mm²



Bezśrubowy zacisk połączeniowy do przewodów jednożyłowych wg DIN EN 60998 (VDE 0613), Ui=400 V



Nowy Zestaw do mocowania - KTB 1

Zestaw do mocowania KTB 1

  • Wymiary : 17 x 30 x 14 mm
  • Numer produktu: 89600901



Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o...



Dane CAD

Dane CAD Pobierz dane CAD-3D

Twoja prośba

Twoja informacja

Dane firmy

Format CAD

Teksty specyfikaci

Podobne produkty

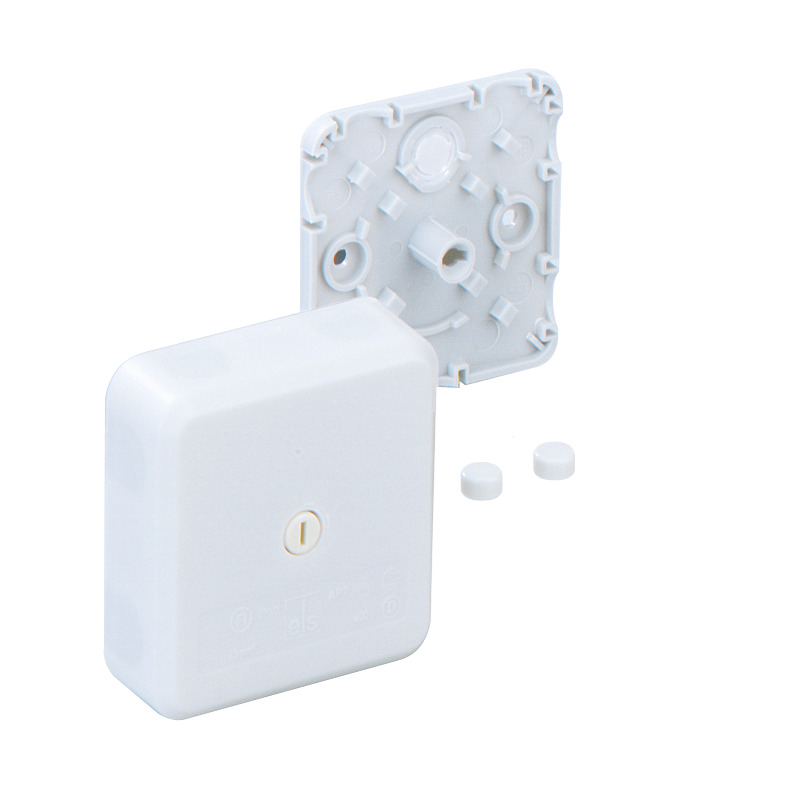

Skrzynka rozgałęźna AP 7 - L
