Skrzynka rozgałęźna
Numer produktu: 49059101 | Wymiary: 640 x 320 x 179 mm

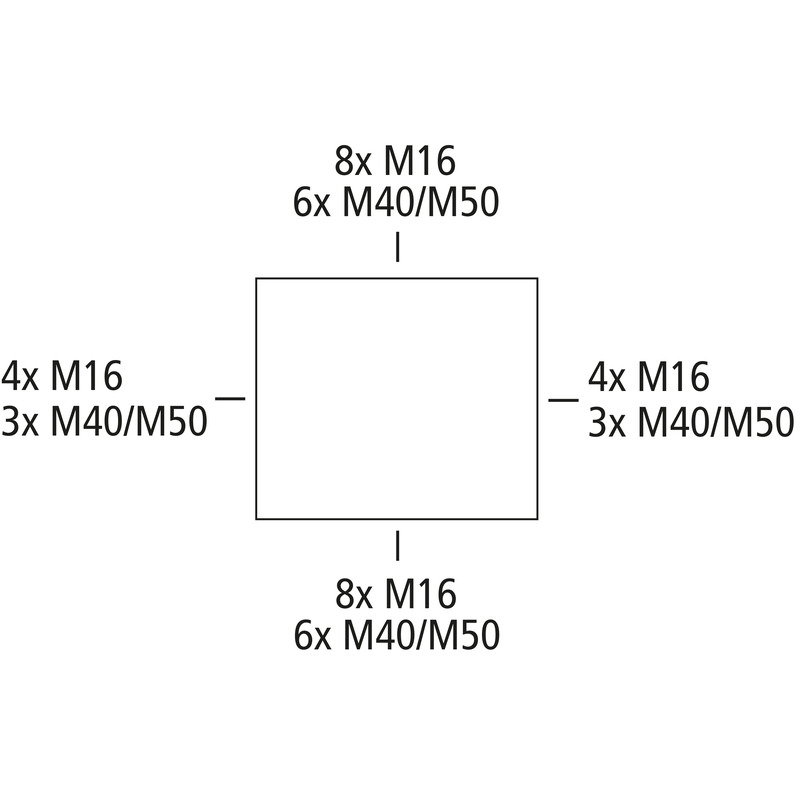

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 240 mm², Ui=690 V AC, Membrany wypychane, M16/M40/M50, (30 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych
szary, z zaciskiem szeregowym, 5-bieg. - 240² (70 do 240 mm²)
| Znamionowe napięcie izolacji AC | 690 V |
|---|---|
| maks. przekrój przewodu | 240 mm² |
| Stopień ochrony | II |
| Rodzaj ochrony | IP65 |
| Liczba biegunów | 5 |
| UL Type Rating | b.d. |
| Kolor części dolnej | szary |
|---|---|
| Kolor części górnej | szary |
| Szerokość | 640 mm |
|---|---|
| Długość | 320 mm |
| Wysokość | 179 mm |
| Masa | 7.323 kg |
| Odporność na promieniowanie UV | tak |
|---|---|
| bezhalogenowy | tak |
| Wytrzymałość żarnika zgodna z EN 60695-2-11 | 960 °C |
| Rodzaj mocowania | Montaż ścienny/sufitowy |
|---|---|
| Wytrzymałość udarowa | IK08 |
| możliwość plombowania | tak |
| Moment obrotowy śruby pokrywy | 1.7 Nm |
| Zapięcie | Wewnętrzne punkty mocowania |
| maks. względna wilgotność powietrza 25°C | 95 % |
|---|---|
| maks. względna wilgotność powietrza 40°C | 50 % |
| Temperatura otoczenia min. | -35 °C |
| Temperatura otoczenia maks. | 80 °C |
| Temperatura otoczenia 24 h | 60 °C |
| Miejsce montażu | chronione obszary zewnętrzne |
| EAN | 4013902642021 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Numer taryfy celnej | 85369095 |
| Materiał części dolnej | Poliwęglan |
|---|---|
| Materiał części górnej | Poliwęglan, wzmocniony włóknem szklanym |
| Materiał uszczelnienia | Poliuretan |
| Materiał śruby pokrywy | Poliamid, wzmocniony włóknem szklanym |
