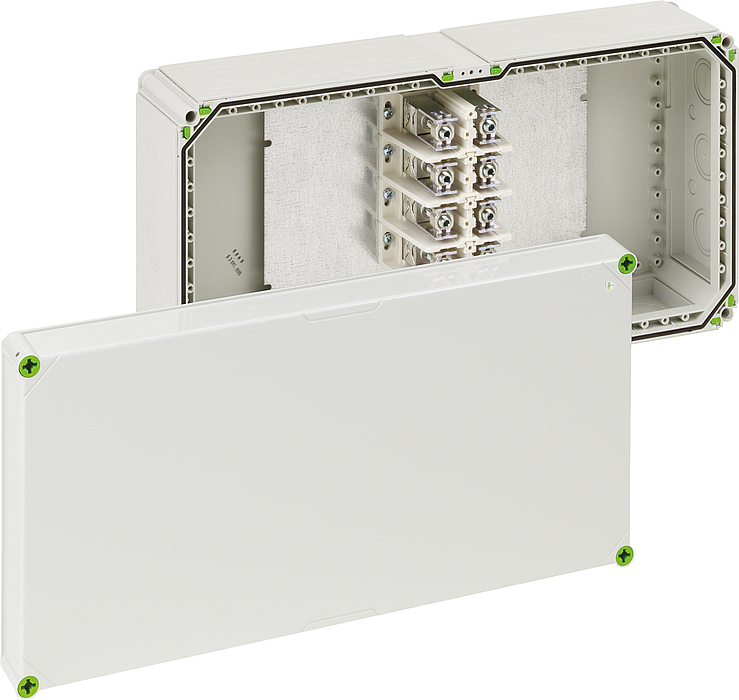

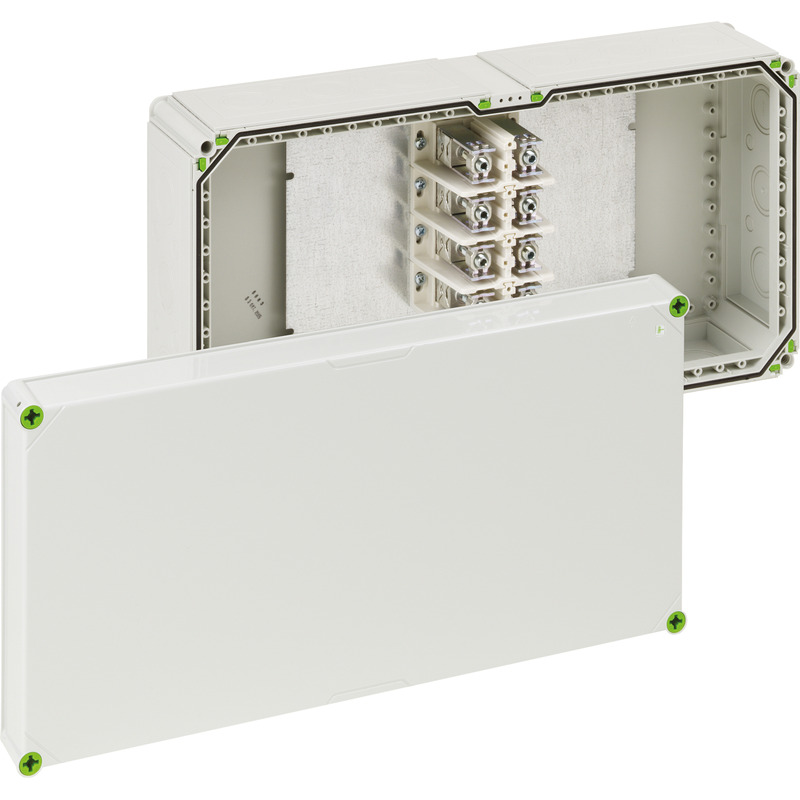

Skrzynka rozgałęźna
Numer produktu: 49049401 | Wymiary: 640 x 320 x 179 mm

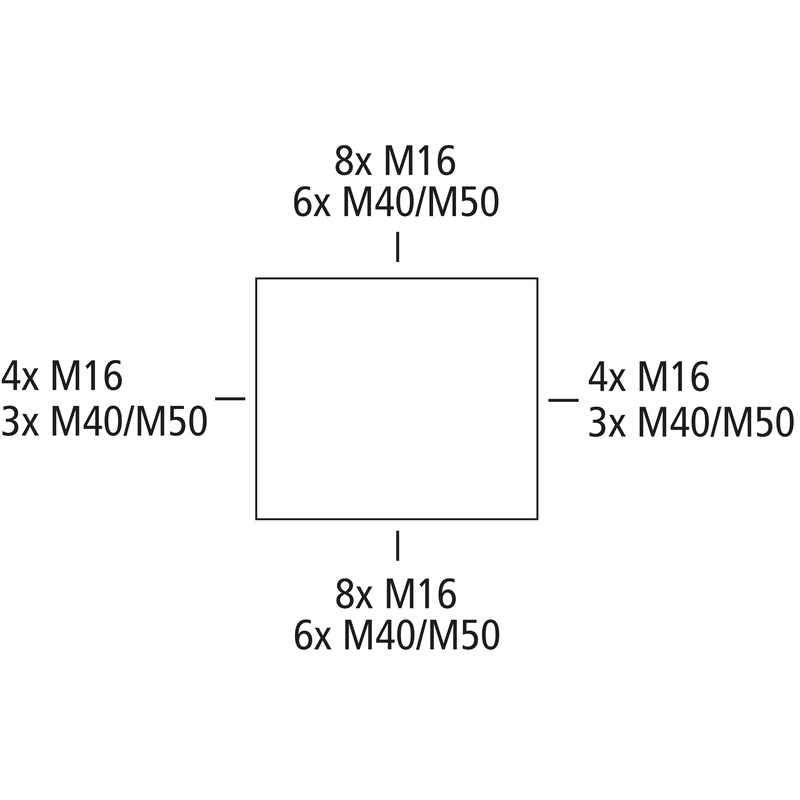

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 240 mm², Ui=690 V AC, Membrany wypychane, M16/M40/M50, (30 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych
szary, ze specjalnym zaciskiem śrubowym do wprowadzania przewodów od góry, 4-bieg. - 240² (25 bis 240 mm², CU/AL)
| Znamionowe napięcie izolacji AC | 690 V |
|---|---|
| maks. przekrój przewodu | 240 mm² |
| Stopień ochrony | II |
| Rodzaj ochrony | IP65 |
| Liczba biegunów | 4 |
| UL Type Rating | b.d. |
| Kolor części dolnej | szary |
|---|---|
| Kolor części górnej | szary |
| Szerokość | 640 mm |
|---|---|
| Długość | 320 mm |
| Wysokość | 179 mm |
| Masa | 9.342 kg |
| Odporność na promieniowanie UV | tak |
|---|---|
| bezhalogenowy | tak |
| Wytrzymałość żarnika zgodna z EN 60695-2-11 | 960 °C |
| Rodzaj mocowania | Montaż ścienny/sufitowy |
|---|---|
| Wytrzymałość udarowa | IK08 |
| możliwość plombowania | tak |
| Moment obrotowy śruby pokrywy | 1.7 Nm |
| Zapięcie | Wewnętrzne punkty mocowania |
| maks. względna wilgotność powietrza 25°C | 95 % |
|---|---|
| maks. względna wilgotność powietrza 40°C | 50 % |
| Temperatura otoczenia min. | -35 °C |
| Temperatura otoczenia maks. | 80 °C |
| Temperatura otoczenia 24 h | 60 °C |
| Miejsce montażu | chronione obszary zewnętrzne |
| EAN | 4013902361915 |
|---|---|
| Packing Unit Code | CT |
| ETIM Class | EC002600 |
| Numer taryfy celnej | 85369095 |
| Materiał części dolnej | Poliwęglan |
|---|---|
| Materiał części górnej | Poliwęglan, wzmocniony włóknem szklanym |
| Materiał uszczelnienia | Poliuretan |
| Materiał śruby pokrywy | Poliamid, wzmocniony włóknem szklanym |

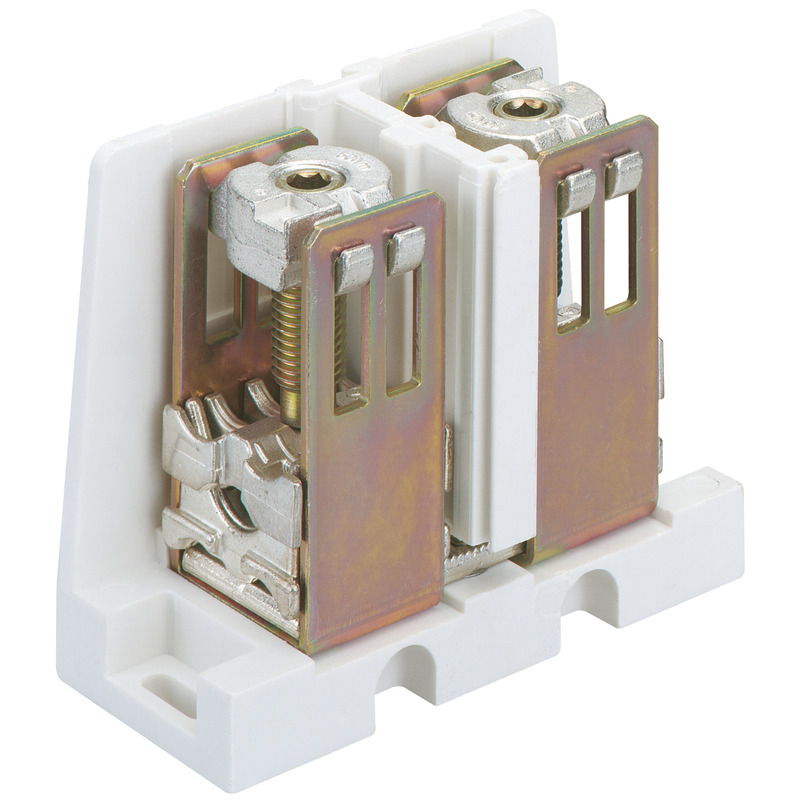

Zacisk przyłączeniowy, 1-biegunowy, może być montowany szeregowo, do przewodów pełnych i splotkowych...
Dławnica kablowa do przewodów o Ø do 75 mm, 2 x łącznik kołnierzowy (GFV)
Odciążenie naciągu kabla do wpustów kablowych GKE 32 i GKE 43, do przewodów o Ø do 75 mm
Mostek z kołnierzem, do wymiany wypiłowanych mostków
Łącznik do mocowania zewnętrznego, do montażu pojedynczych obudów lub małych urządzeń na powierzchni...
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...
Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...
