Abox-i 700-70²/5 Abox-i 700-70²/5

Skrzynka rozgałęźna

Abox-i 700-70²/5

Numer produktu: 49047101 | Wymiary: 440 x 320 x 179 mm

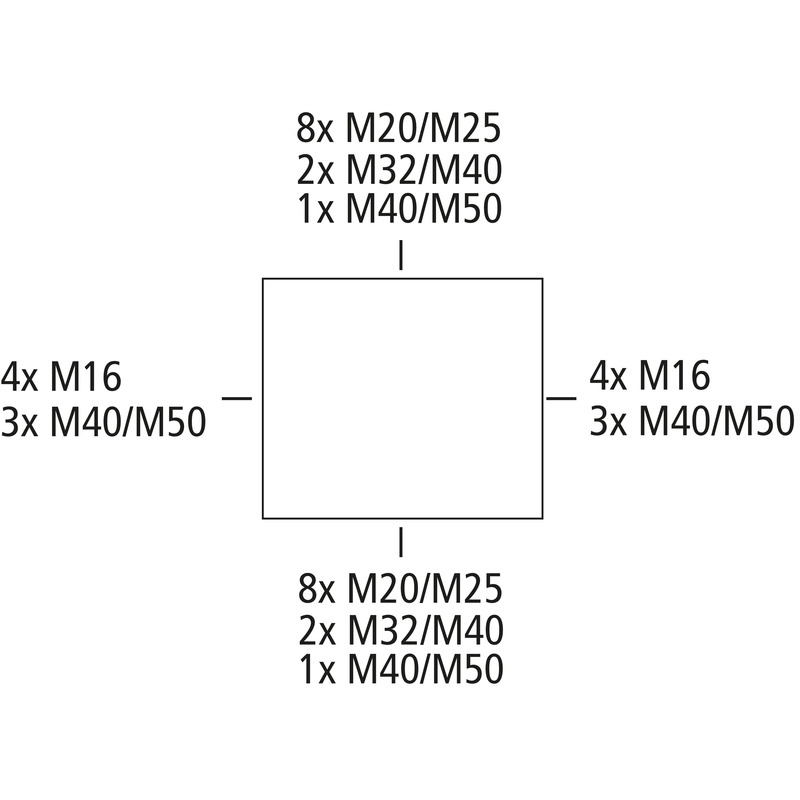

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 70 mm², Ui=690 V AC, Membrany wypychane, M16/M20/M25/M32/M40/M50, (24 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

szary, z zaciskiem śrubowym, 5-bieg.- 70² (16-70²)

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
maks. przekrój przewodu 70 mm²
Stopień ochrony II
Rodzaj ochrony IP65
Liczba biegunów 5
UL Type Rating b.d.

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 440 mm
Długość 320 mm
Wysokość 179 mm
Masa 5.591 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Rodzaj mocowania Montaż ścienny/sufitowy
Wytrzymałość udarowa IK08
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.7 Nm
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902641949
Packing Unit Code CT
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan
Materiał części górnej Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia Poliuretan
Materiał śruby pokrywy Poliamid, wzmocniony włóknem szklanym

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy dxf (8 MB)
Rysunek wymiarowy pdf (717 KB)
Rysunek wymiarowy dwg (1 MB)
Rysunek wymiarowy jpg (1 MB)
