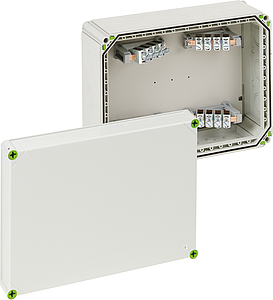

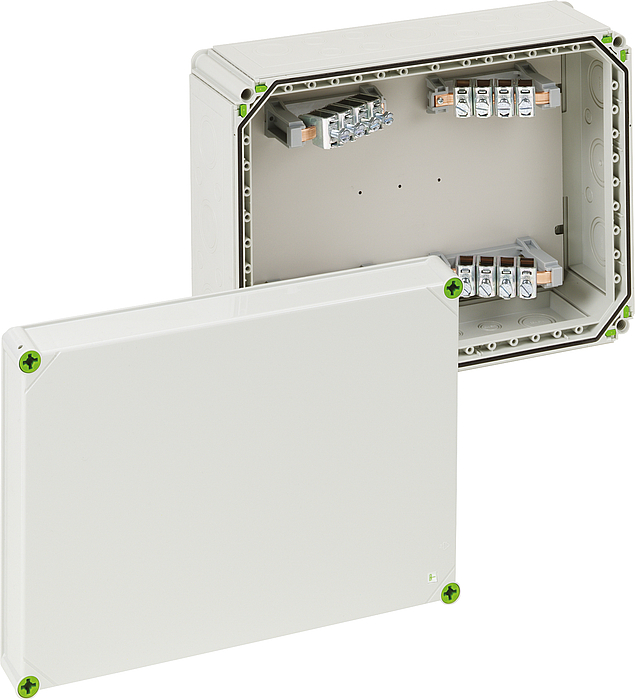

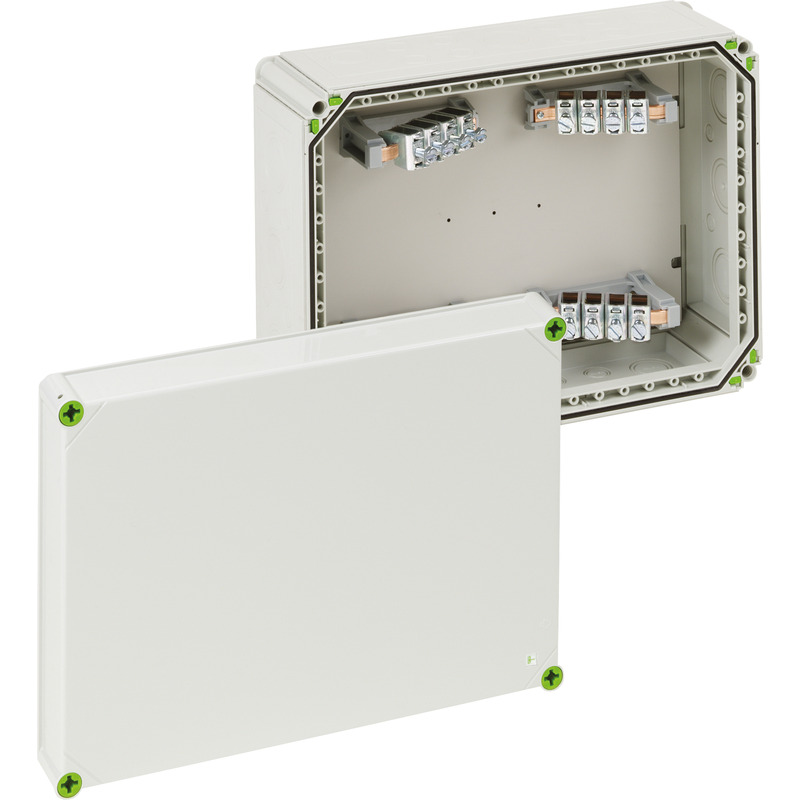

Skrzynka rozgałęźna

Abox-i 700-70²/4

Numer produktu: 49047001 | Wymiary: 440 x 320 x 179 mm

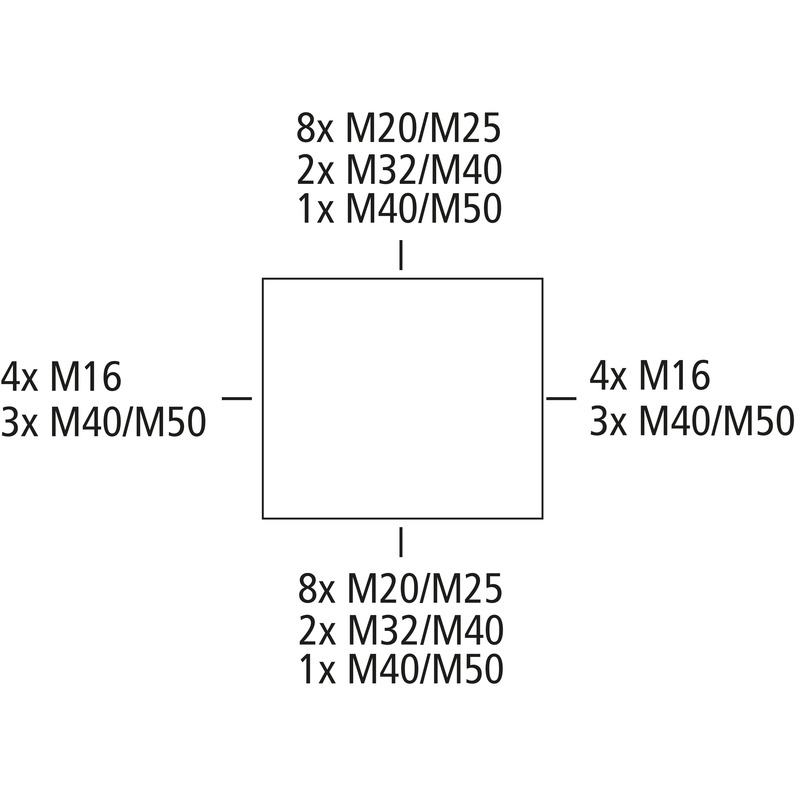

Skrzynka rozgałęźna, ze stopniem ochrony IP65, Przekrój znamionowy 70 mm², U_i=690 V AC, Membrany wypychane, M16/M20/M25/M32/M40/M50, (24 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i chronionych obszarach zewnętrznych

szary, z zaciskiem śrubowym, 4-bieg.- 70² (16-70²)

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
maks. przekrój przewodu	70 mm²
Stopień ochrony	II
Rodzaj ochrony	IP65
Liczba biegunów	4
UL Type Rating	b.d.

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	440 mm
Długość	320 mm
Wysokość	179 mm
Masa	5.821 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Rodzaj mocowania	Montaż ścienny/sufitowy
Wytrzymałość udarowa	IK08
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.7 Nm
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902311927
Packing Unit Code	CT
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał uszczelnienia	Poliuretan
Materiał śruby pokrywy	Poliamid, wzmocniony włóknem szklanym

Pobierz kartę katalogową

Pobierz kartę katalogową

Arkusz wymiarowy

Rysunek wymiarowy	pdf (717 KB)
Rysunek wymiarowy	dwg (1 MB)
Rysunek wymiarowy	jpg (1 MB)
Rysunek wymiarowy	dxf (8 MB)

Certyfikat

CE Deklaracja DE/EN/FR	pdf (218 KB)
CE Deklaracja DE/EN/PL	pdf (312 KB)
UKCA Deklaracja EN	pdf (49 KB)

Akcesoria

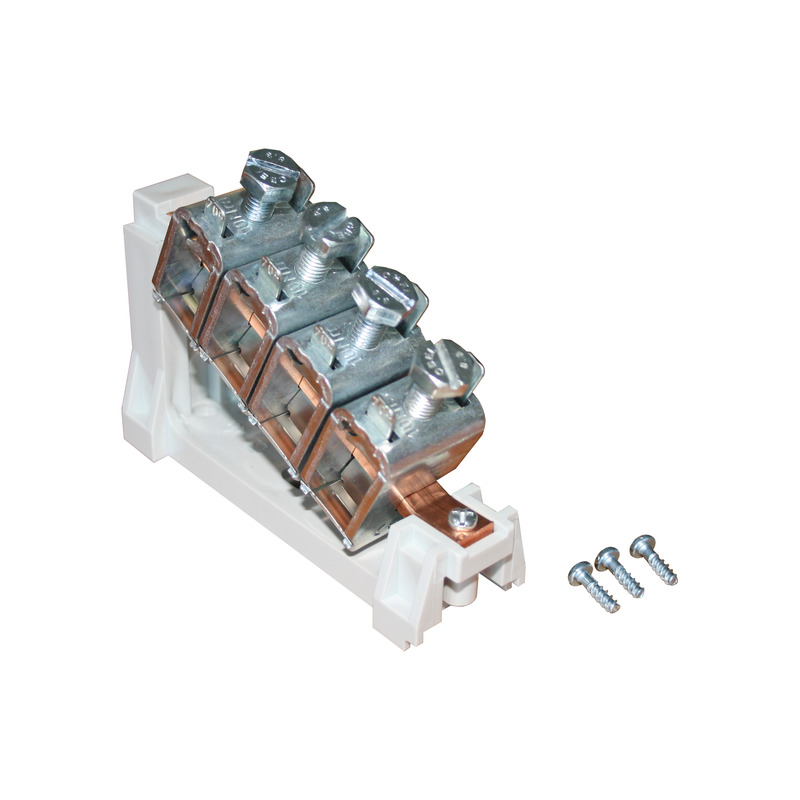

Listwa zaciskowa Abox 700 KLS-70²

Wymiary : 220 x 150 x 30 mm
Numer produktu: 84007001

1-bieg. – 70 mm²

Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), U_i=690V

Listy zakupów

Abox-i 700-70²/4

właściwości elektryczne

Kolory

Wymiary

Właściwości materiału

właściwości mechaniczne

Warunki otoczenia

Sales Information

Materiał

Pobierz kartę katalogową

Arkusz wymiarowy

Certyfikat

Akcesoria

1-bieg. – 70 mm²

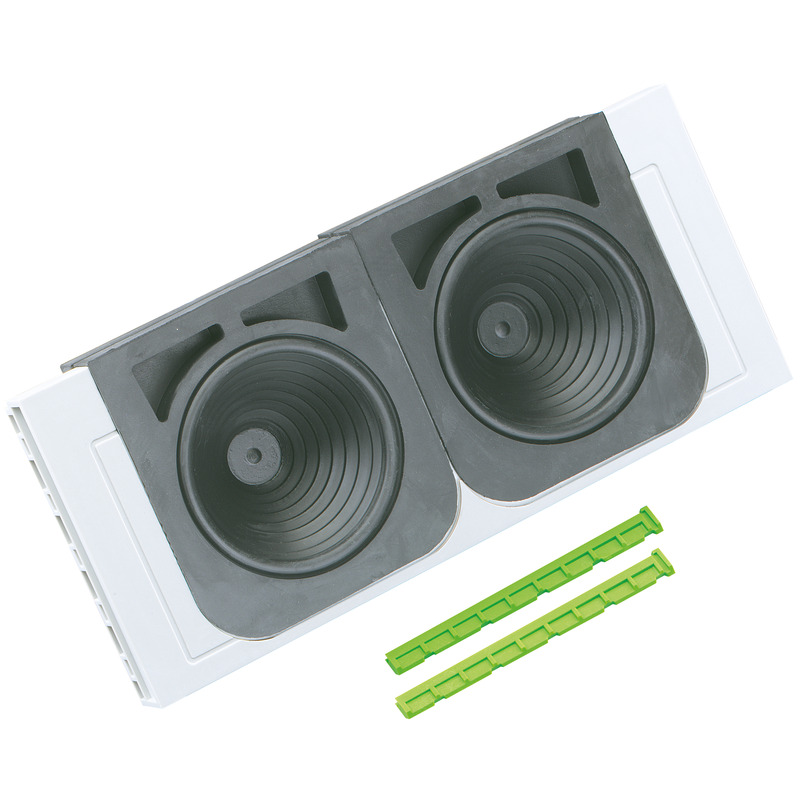

Strona obudowy 320 mm, do przewodów o Ø 2 x 75 mm

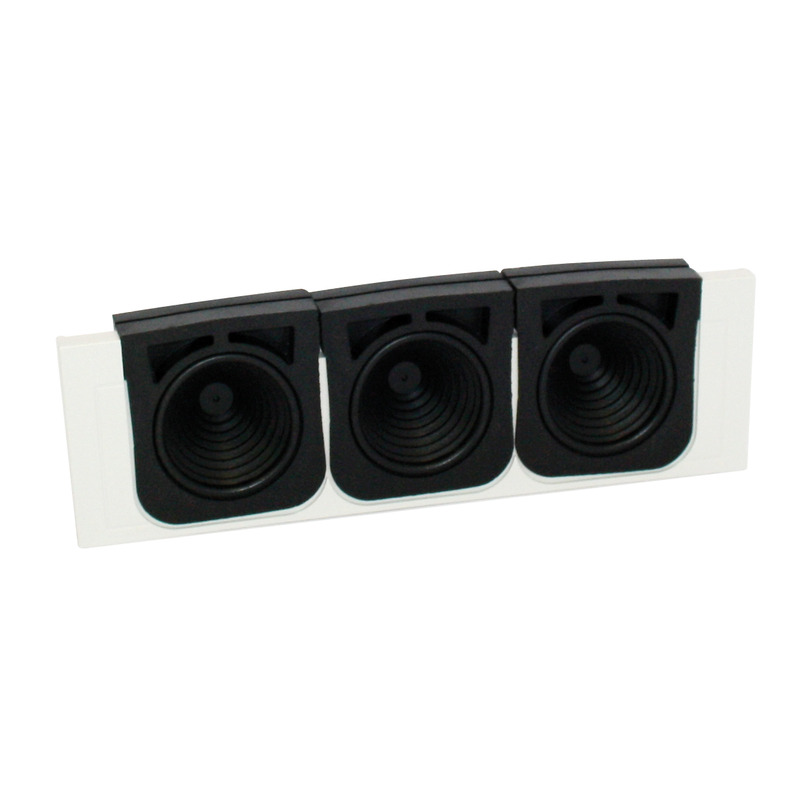

Strona obudowy 440 mm, do przewodów o Ø 3 x 75 mm

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm

Zakres uszczelnienia 21 - 34,5 mm, Długość gwintu 13 mm

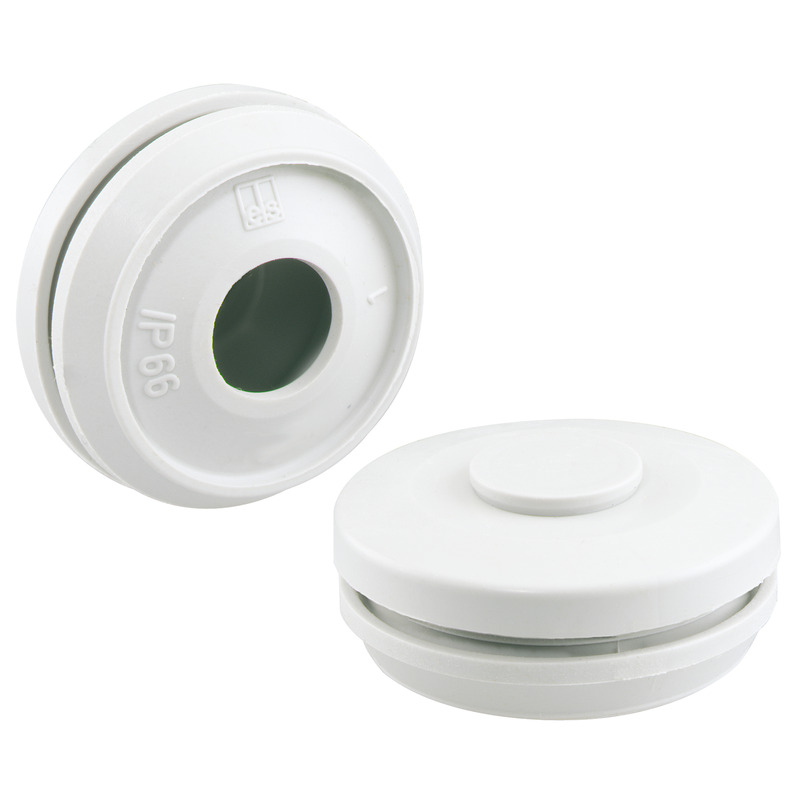

Zakres uszczelnienia 7 - 13 mm

Zakres uszczelnienia 9 - 17 mm

Zakres uszczelnienia 7 - 13 mm

Zakres uszczelnienia 9 - 17 mm

Zakres uszczelnienia 13 - 21 mm

Zakres uszczelnienia 17 - 28 mm

czarny

szary

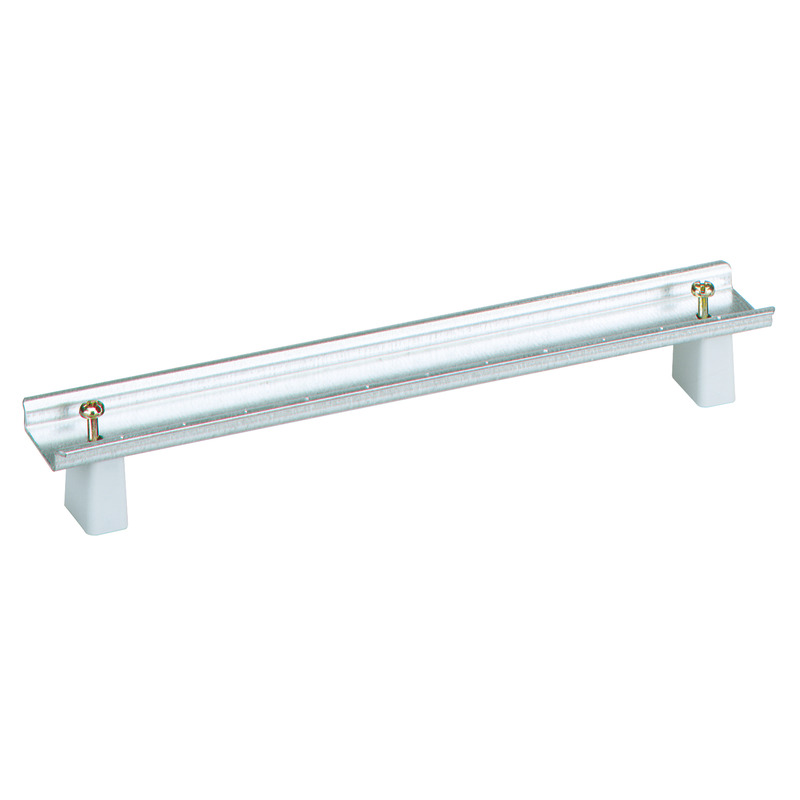

uniwersalne mocowanie do podłoża, ze śrubami mocującymi, Długość 216...

Dane CAD

Twoja prośba

BIM-Dateien

Teksty specyfikaci

Podobne produkty

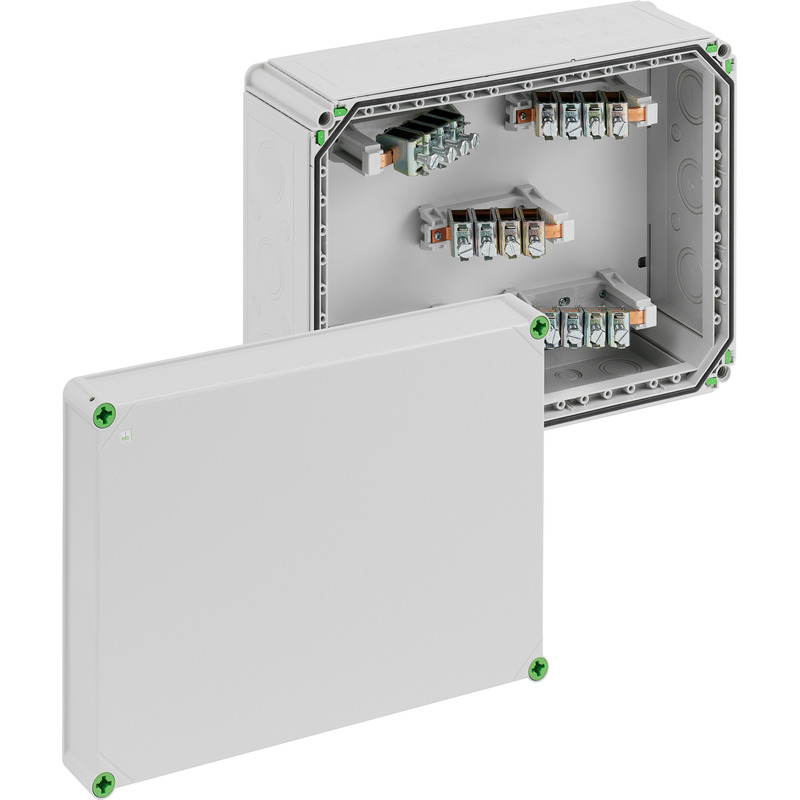

szary, z zaciskiem śrubowym, 5-bieg.- 70² (16-70²)
