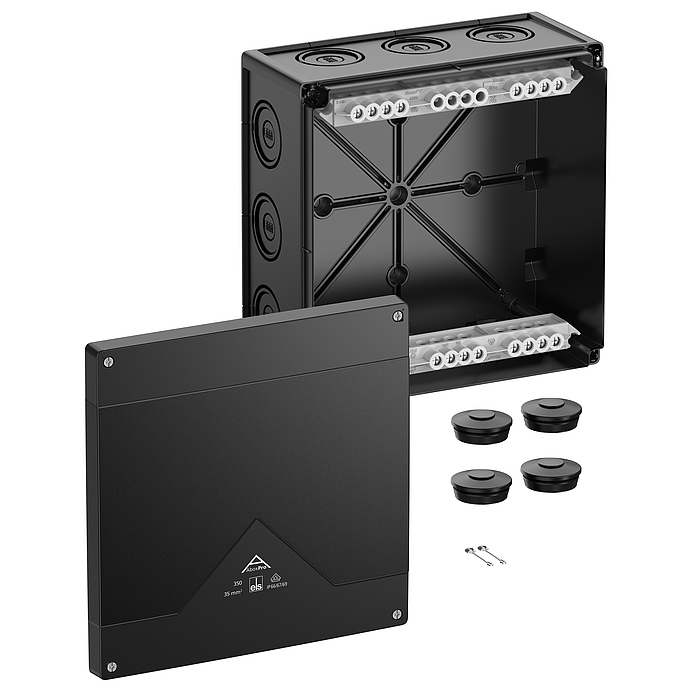

Skrzynka rozgałęźna

Abox Pro 350-35²/sw

Numer produktu: 43502001 | Wymiary: 252 x 252 x 120 mm

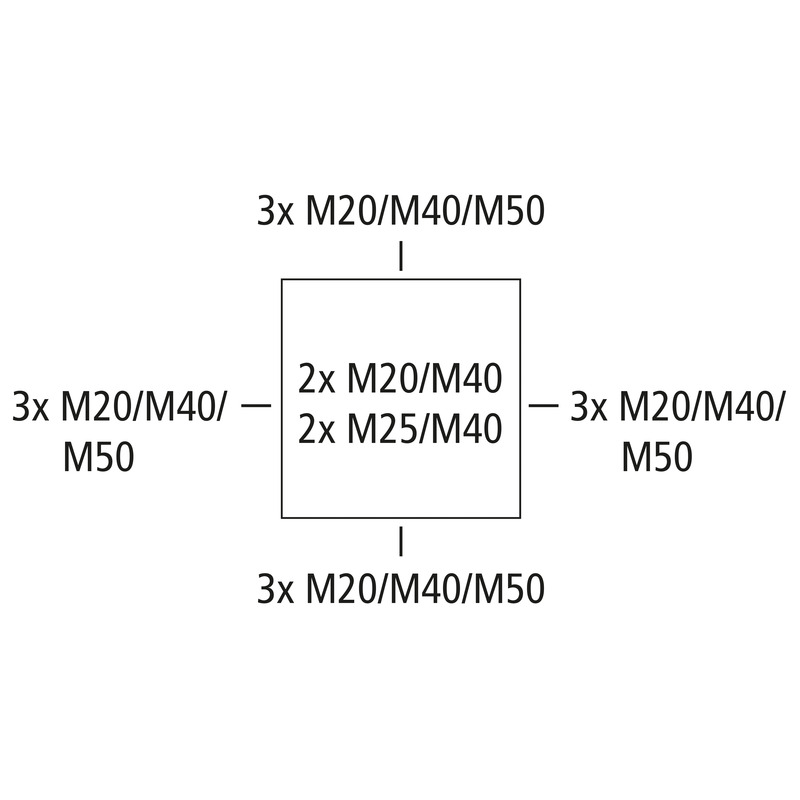

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 35 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M40/M50, (4 Tylny, 12 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

czarny, Ui=690 V AC, In=125 Amper, z umieszczonym wyżej zaciskiem śrubowym, 5-bieg. - 35 mm², akceptowalne przekroje do zacisku na biegun: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm². 4 x 35 mm², Cu sztywny / elastyczny z tuleją końcową żyły

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M40, zakres uszczelnienia 17 - 28 mm, zabezpieczenie pokrywy zamykającej

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
Znamionowe napięcie izolacji DC 690 V
min. przekrój przewodu 10 mm²
maks. przekrój przewodu 35 mm²
Stopień ochrony II
Rodzaj ochrony IP66/IP67/IP69
Prąd znamionowy 125 Amper
Rodzaj zacisku Zacisk śrubowy
Liczba biegunów 5

Kolory

Kolor części dolnej czarny
Kolor części górnej czarny

Wymiary

Szerokość 252 mm
Długość 252 mm
Wysokość 120 mm
Długość wewnętrzna 236 mm
Szerokość wewnętrzna 236 mm
Wysokość wewnętrzna 99 mm
Masa 1.4651 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V0
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Wytrzymałość udarowa IK09
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.5 Nm
Rodzaj mocowania Montaż ścienny/sufitowy
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C

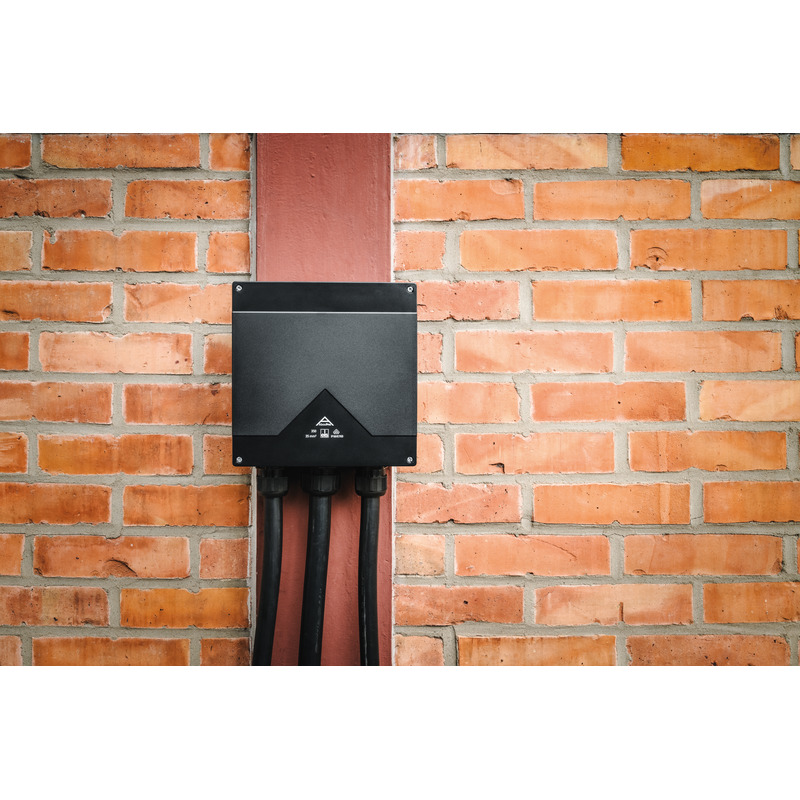

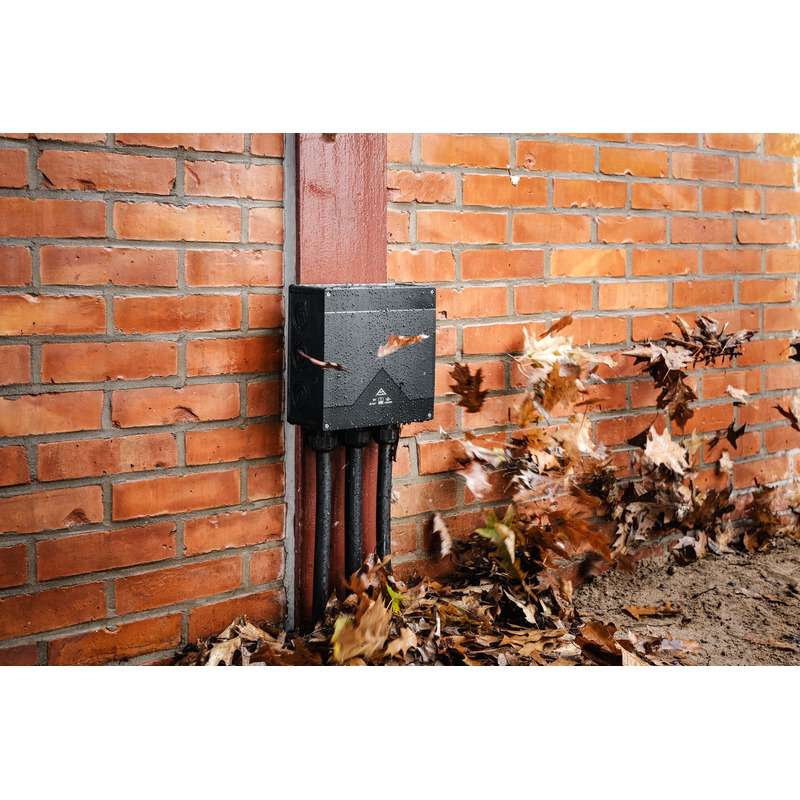

Miejsce montażu Niechroniony obszar zewnętrzny

Sales Information

EAN 4013902663330
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej Poliwęglan
Materiał uszczelnienia Elastomer termoplastyczny
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu DLG (odporność na amoniak)
Znak atestu DNV (klasa: Statki & instalacje Offshore)
