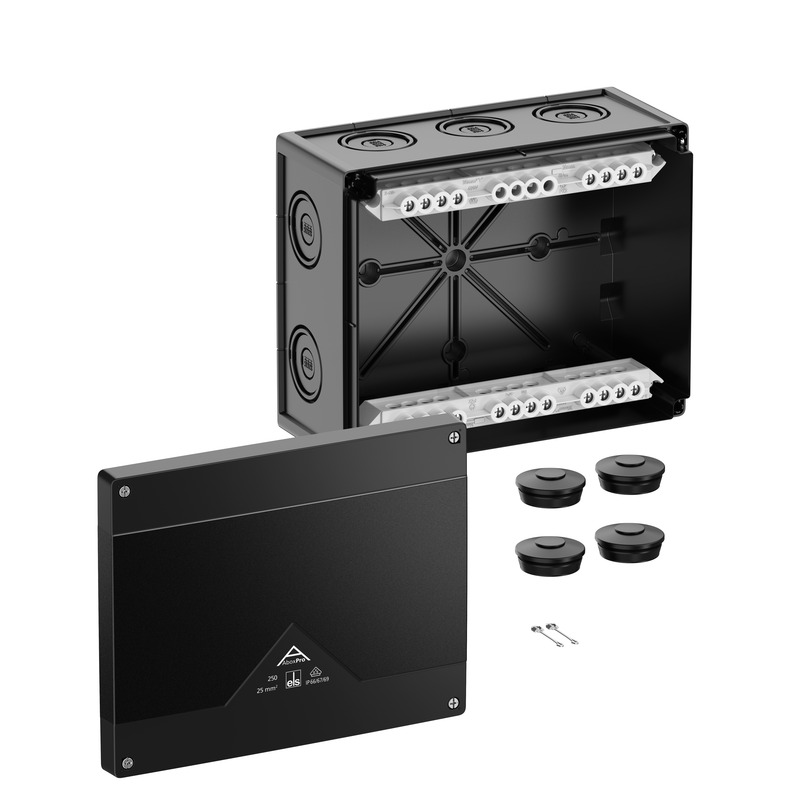

Skrzynka rozgałęźna

Abox Pro 250-25²/sw

Numer produktu: 42502001 | Wymiary: 252 x 202 x 120 mm

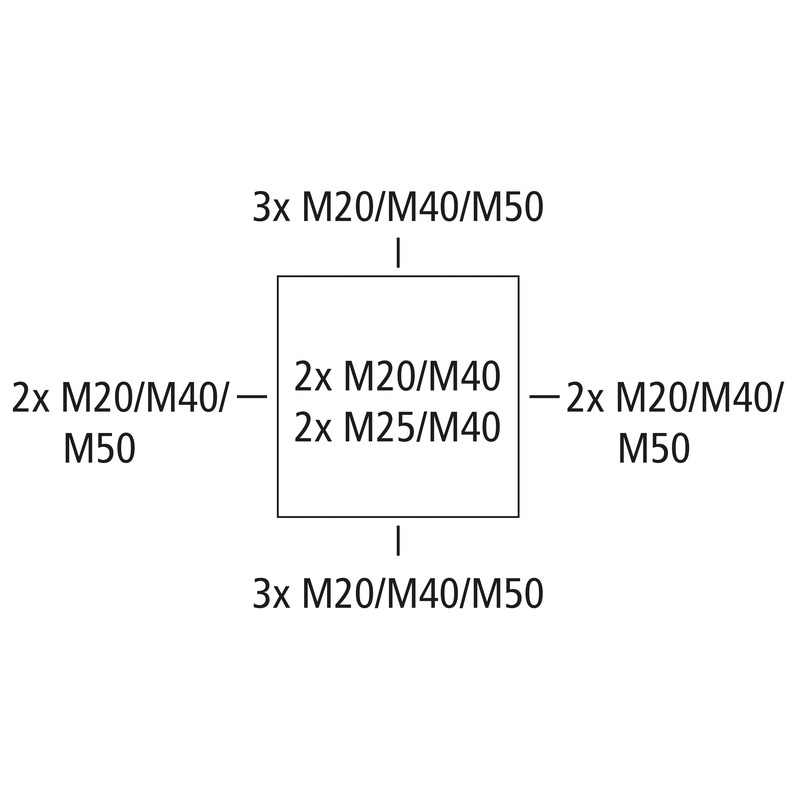

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 25 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M40/M50, (4 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

czarny, U_i=690 V AC, I_n=101 Amper, z umieszczonym wyżej zaciskiem śrubowym, 5-bieg. - 25 mm², akceptowalne przekroje do zacisku na biegun: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm², Cu sztywny / elastyczny z tuleją końcową żyły

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M40, zakres uszczelnienia 17 - 28 mm, zabezpieczenie pokrywy zamykającej

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	690 V
min. przekrój przewodu	10 mm²
maks. przekrój przewodu	25 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66/IP67/IP69
Prąd znamionowy	101 Amper
Rodzaj zacisku	Zacisk śrubowy
Liczba biegunów	5

Kolory

Kolor części dolnej	czarny
Kolor części górnej	czarny

Wymiary

Szerokość	252 mm
Długość	202 mm
Wysokość	120 mm
Długość wewnętrzna	186 mm
Szerokość wewnętrzna	236 mm
Wysokość wewnętrzna	99 mm
Masa	1.3041 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V0
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Wytrzymałość udarowa	IK09
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.5 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C

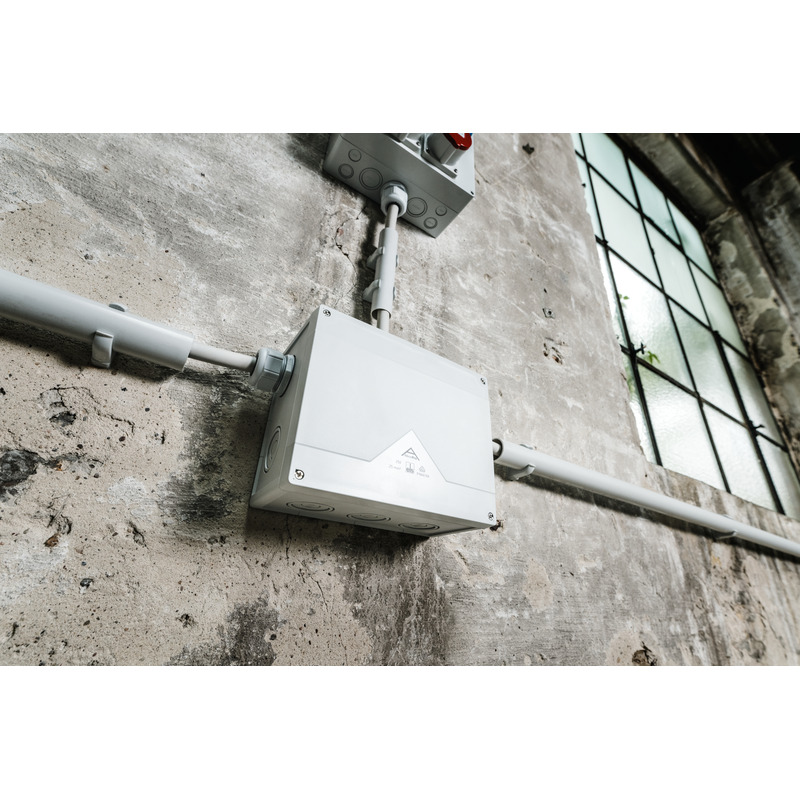

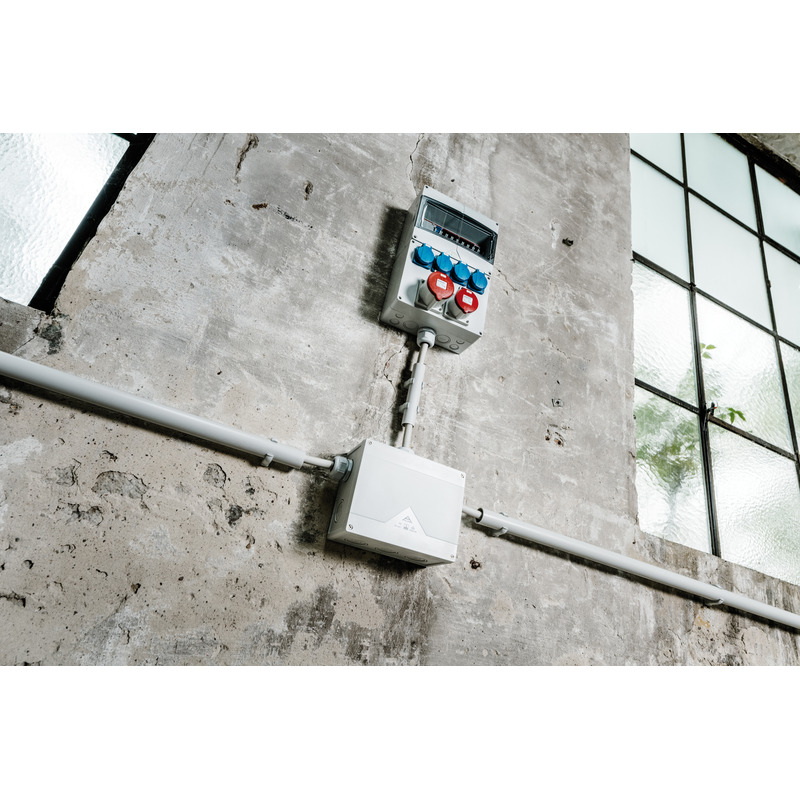

Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902663545
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN	pdf (5 MB)
Instrukcja montażu FR/ES	pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (6 MB)
Rysunek wymiarowy	dxf (36 MB)
Rysunek wymiarowy	dwg (7 MB)

Certyfikat

CE Deklaracja DE/EN/FR	pdf (139 KB)
UKCA Deklaracja EN	pdf (166 KB)
DNV Certyfikat EN	pdf (198 KB)
CE Deklaracja DE/EN/PL	pdf (141 KB)
DLG Zatwierdzenie DE	pdf (1 MB)
VDE Certyfikat DE/EN	pdf (496 KB)

Akcesoria

Złącze kablowe śrubowe KVR M20-MGM/sw

Wymiary : 26,5 x 26,5 x 36 mm
Numer produktu: 22702001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Abox Pro 250-25²/sw

właściwości elektryczne

Kolory

Wymiary

Właściwości materiału

właściwości mechaniczne

Warunki otoczenia

Sales Information

Materiał

Certyfikaty

Pobierz kartę katalogową

Instrukcja montażu

Arkusz wymiarowy

Certyfikat

Akcesoria

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm

Zakres uszczelnienia 7 - 13 mm

Zakres uszczelnienia 9 - 17 mm

Zakres uszczelnienia 13 - 21 mm

Zakres uszczelnienia 17 - 28 mm

do Abox / Abox Pro 250

do Abox / Abox Pro 160

do Abox / Abox Pro 350

Uchwyt zaciskowy z szyną znormalizowaną NS35 do montażu zacisków...

umieszczony wyżej zacisk śrubowy dla Abox/Abox Pro 250/350, 5-bieg. -...

Do skrzynek rozgałęźnych box / Abox Pro od 2024 typy : Abox 250...

Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 250...

Dane CAD

Twoja prośba

Teksty specyfikaci

Podobne produkty

szary, Ui=1000 V AC, bez zacisków

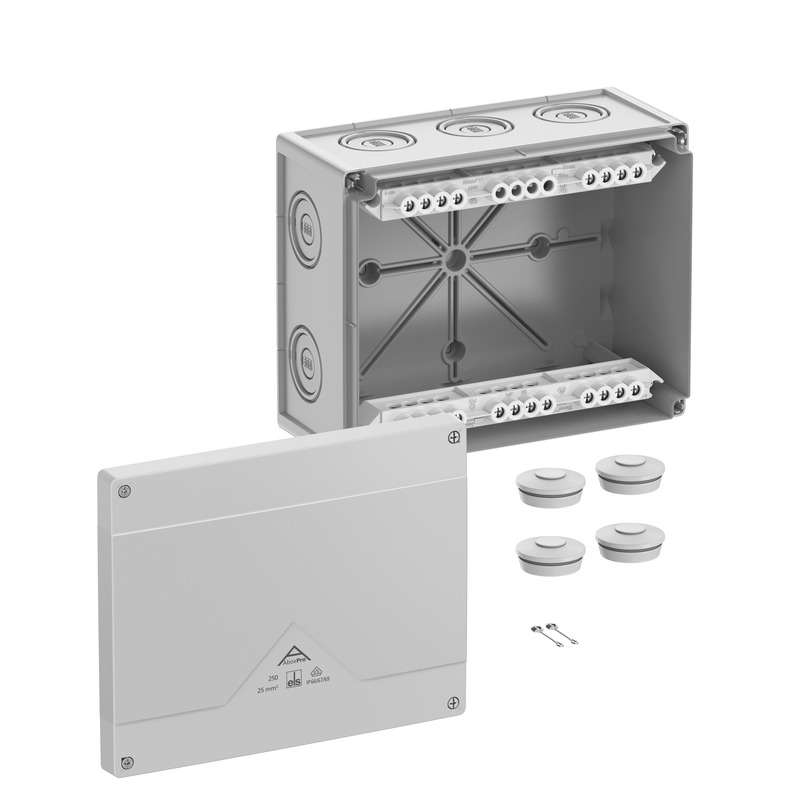

szary, Ui=690 V AC, In=101 Amper, z umieszczonym wyżej zaciskiem...

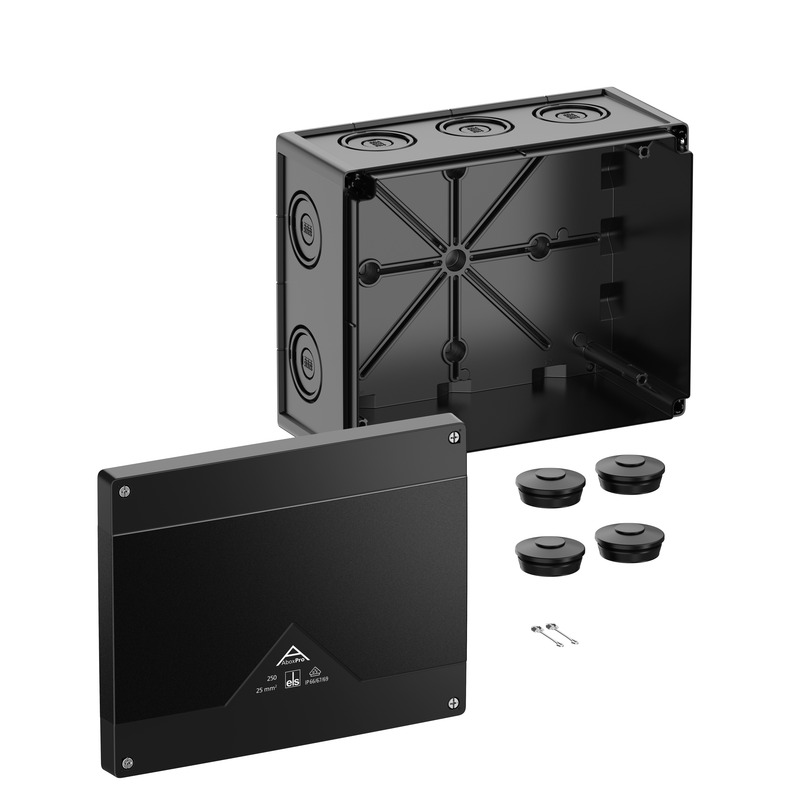

czarny, Ui=1000 V AC, bez zacisków
