Nowy

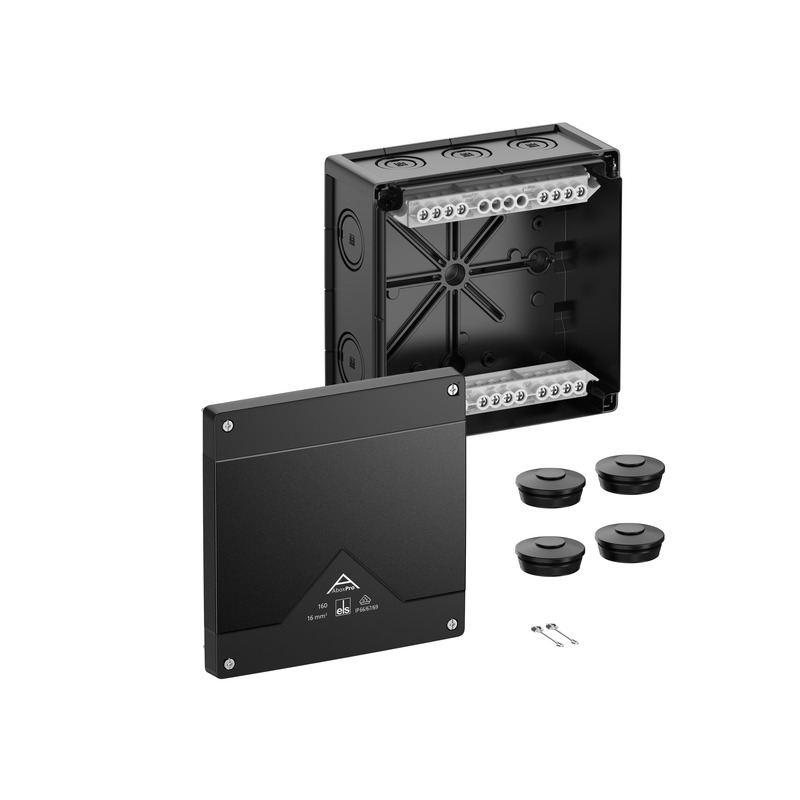

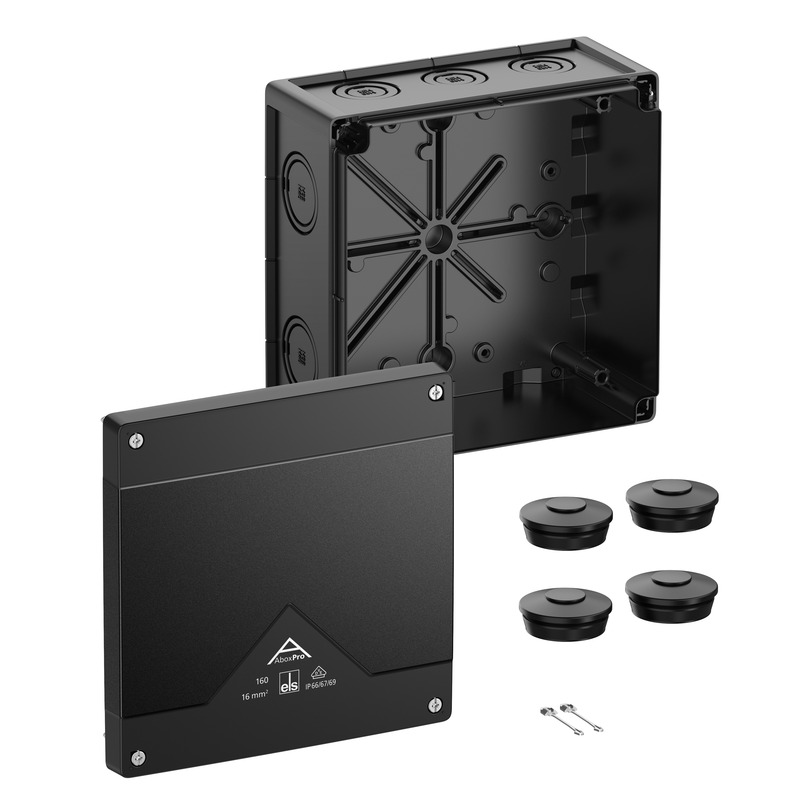

Skrzynka rozgałęźna

Abox Pro 160-16²/sw

Numer produktu: 41602001 | Wymiary: 182 x 182 x 90 mm

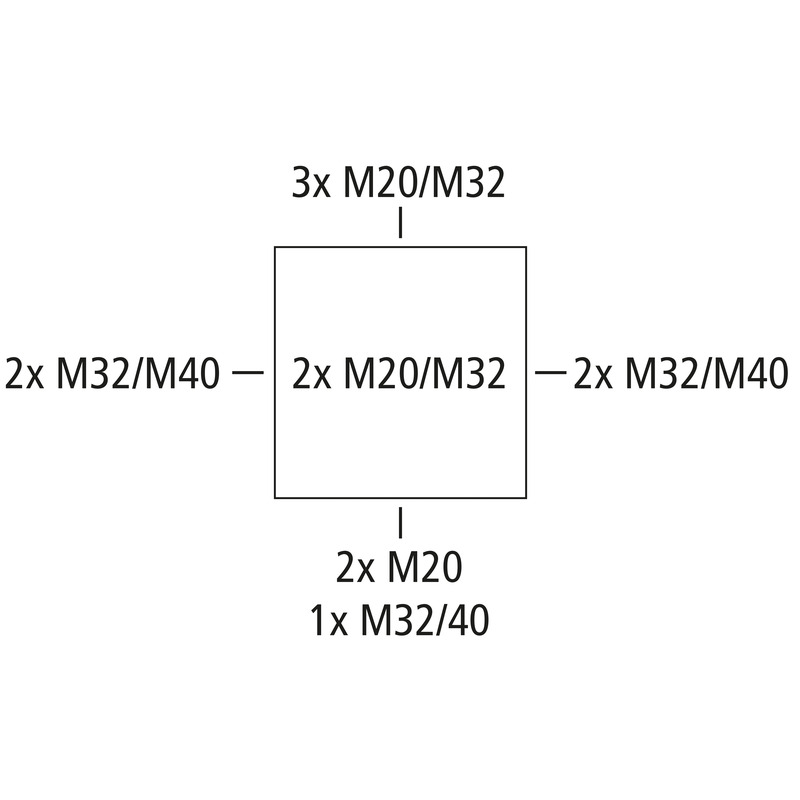

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 16 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M32/M40, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

czarny, U_i=690 V AC, I_n=76 Amper, z umieszczonym wyżej zaciskiem śrubowym, 5-bieg. - 16 mm², akceptowalne przekroje do zacisku na biegun: 12 x 4 mm², 8 x 6 mm², 4 x 10 mm², 4 x 16 mm² Cu sztywny / elastyczny z tuleją końcową żyły

Dołączone akcesoria:

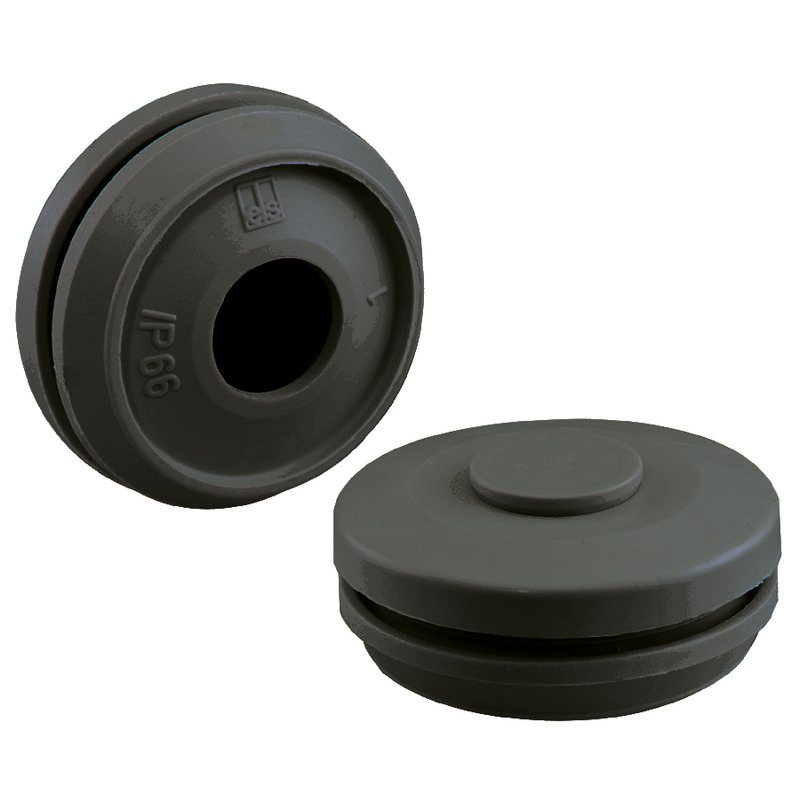

4 podwójne wpusty membranowe IP66 M40, zakres uszczelnienia 17 - 28 mm, zabezpieczenie pokrywy zamykającej

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	690 V
min. przekrój przewodu	4 mm²
maks. przekrój przewodu	16 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66/IP67/IP69
Prąd znamionowy	76 Amper
Rodzaj zacisku	Zacisk śrubowy
Liczba biegunów	5

Kolory

Kolor części dolnej	czarny
Kolor części górnej	czarny

Wymiary

Szerokość	182 mm
Długość	182 mm
Wysokość	90 mm
Długość wewnętrzna	167 mm
Szerokość wewnętrzna	167 mm
Wysokość wewnętrzna	69 mm
Masa	0.8407 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V0
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Wytrzymałość udarowa	IK09
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.5 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902663781
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu FR/ES	pdf (5 MB)
Instrukcja montażu DE/EN	pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (4 MB)
Rysunek wymiarowy	dwg (5 MB)
Rysunek wymiarowy	dxf (23 MB)

Certyfikat

DLG Zatwierdzenie DE	pdf (1 MB)
CE Deklaracja DE/EN/PL	pdf (141 KB)
UKCA Deklaracja EN	pdf (166 KB)
DNV Certyfikat EN	pdf (198 KB)
CE Deklaracja DE/EN/FR	pdf (139 KB)
VDE Certyfikat DE/EN	pdf (496 KB)

Akcesoria

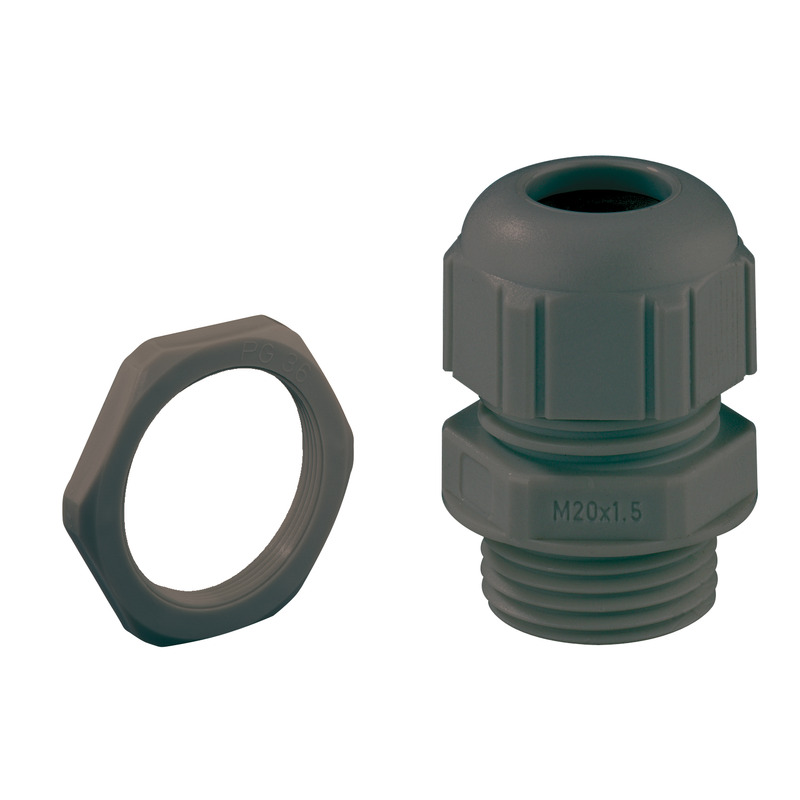

Złącze kablowe śrubowe KVR M20-MGM/sw

Wymiary : 26,5 x 26,5 x 36 mm
Numer produktu: 22702001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Abox Pro 160-16²/sw

właściwości elektryczne

Kolory

Wymiary

Właściwości materiału

właściwości mechaniczne

Warunki otoczenia

Sales Information

Materiał

Certyfikaty

Pobierz kartę katalogową

Instrukcja montażu

Arkusz wymiarowy

Certyfikat

Akcesoria

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm

Zakres uszczelnienia 7 - 13 mm

Zakres uszczelnienia 13 - 21 mm

Zakres uszczelnienia 17 - 28 mm

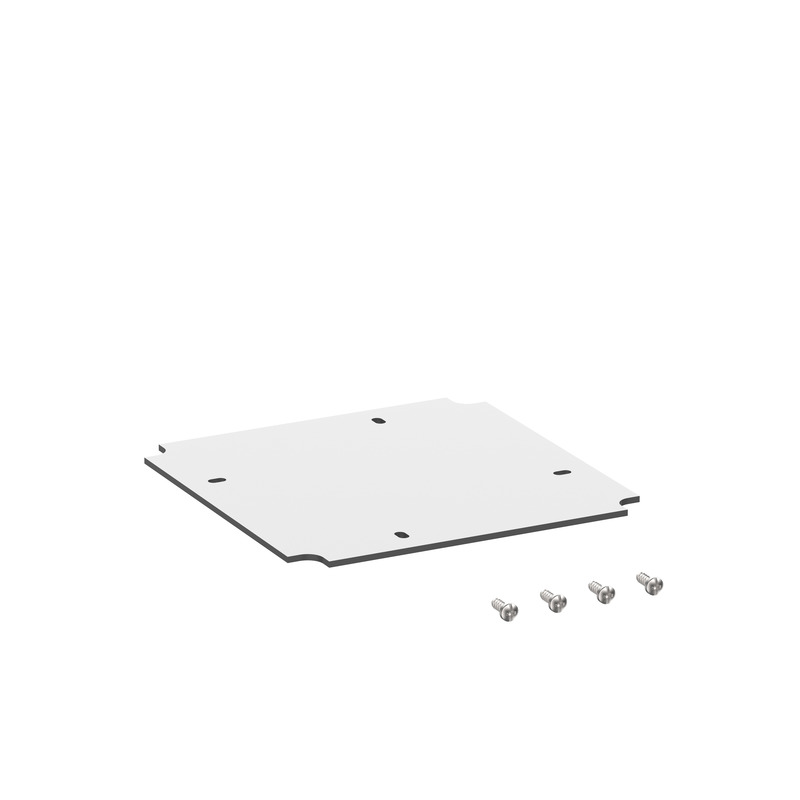

do Abox / Abox Pro 160

do Abox / Abox Pro 160

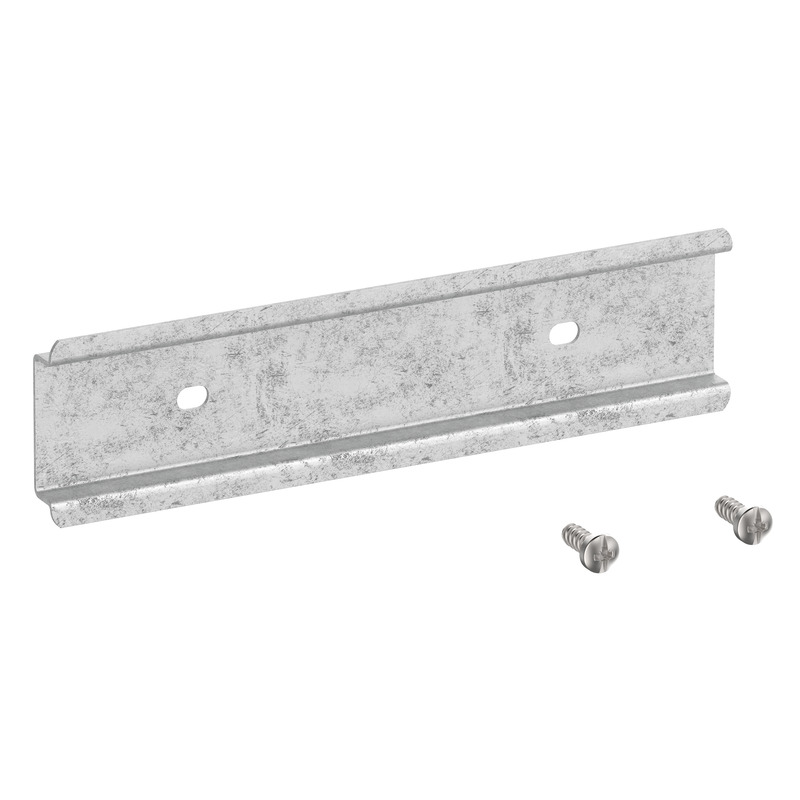

Uchwyt zaciskowy z szyną znormalizowaną NS35 do montażu zacisków...

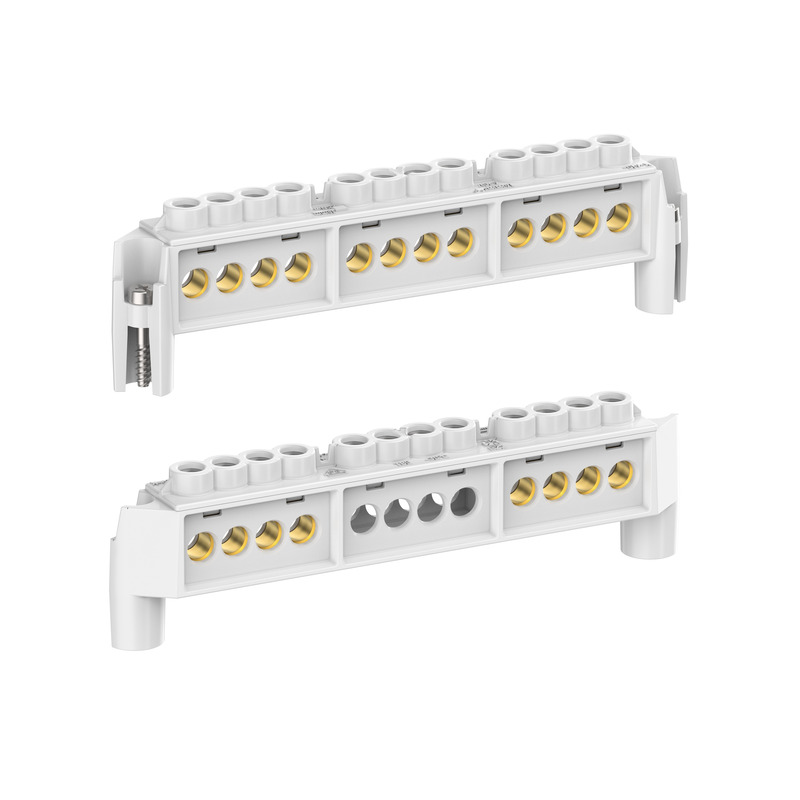

umieszczony wyżej zacisk śrubowy dla Abox/Abox Pro 160, 5-bieg. - 16...

Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 160, Abox...

Dane CAD

Twoja prośba

Teksty specyfikaci

Podobne produkty

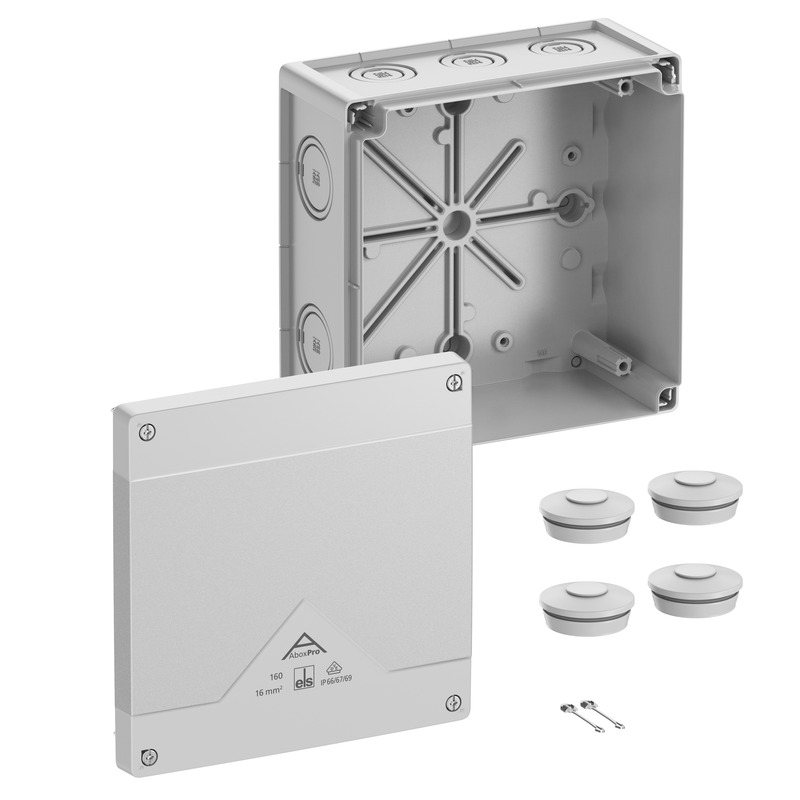

szary, Ui=1000 V AC, bez zacisków

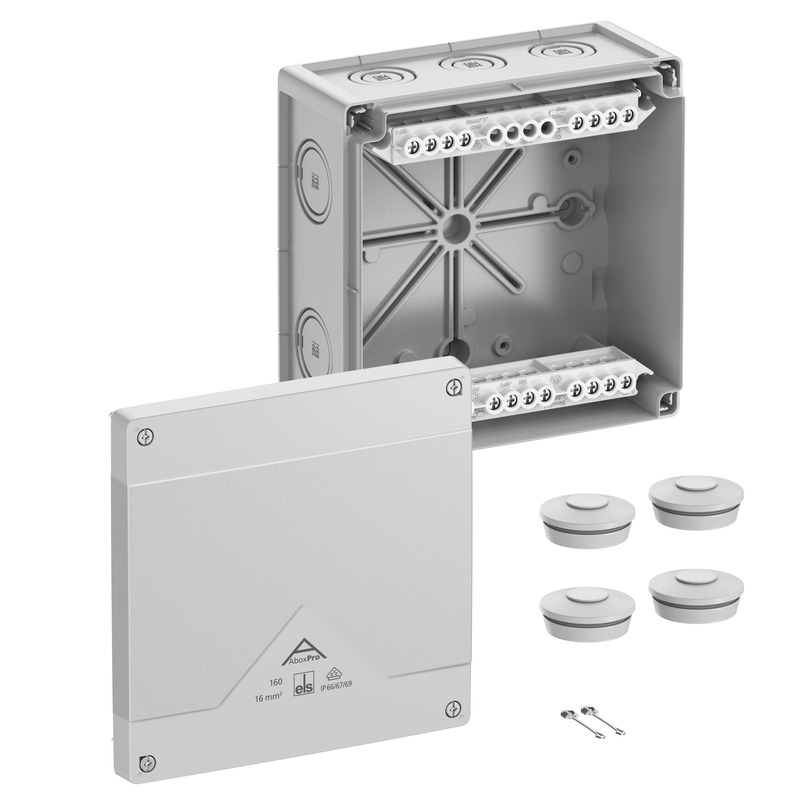

szary, Ui=690 V AC, In=76 Amper, z umieszczonym wyżej zaciskiem...
