Nowy

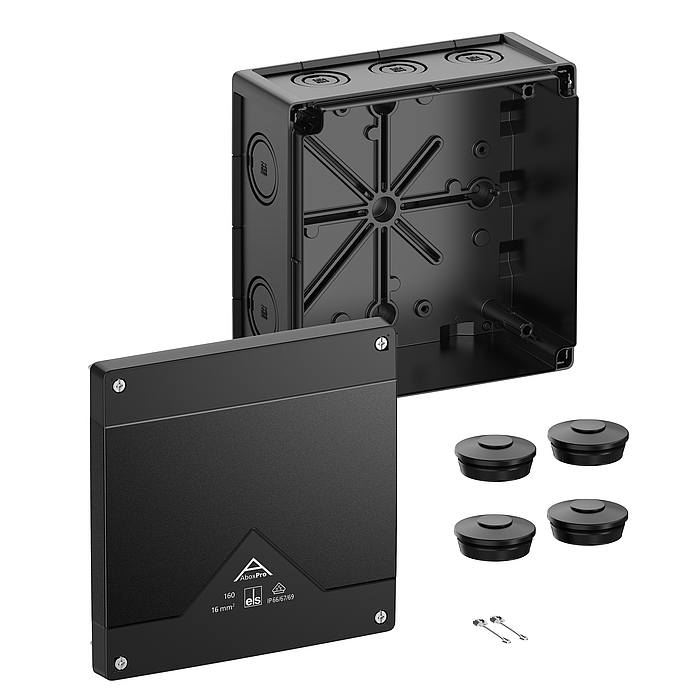

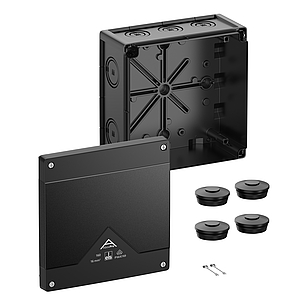

Skrzynka rozgałęźna

Abox Pro 160-L/sw

Numer produktu: 41600001 | Wymiary: 182 x 182 x 90 mm

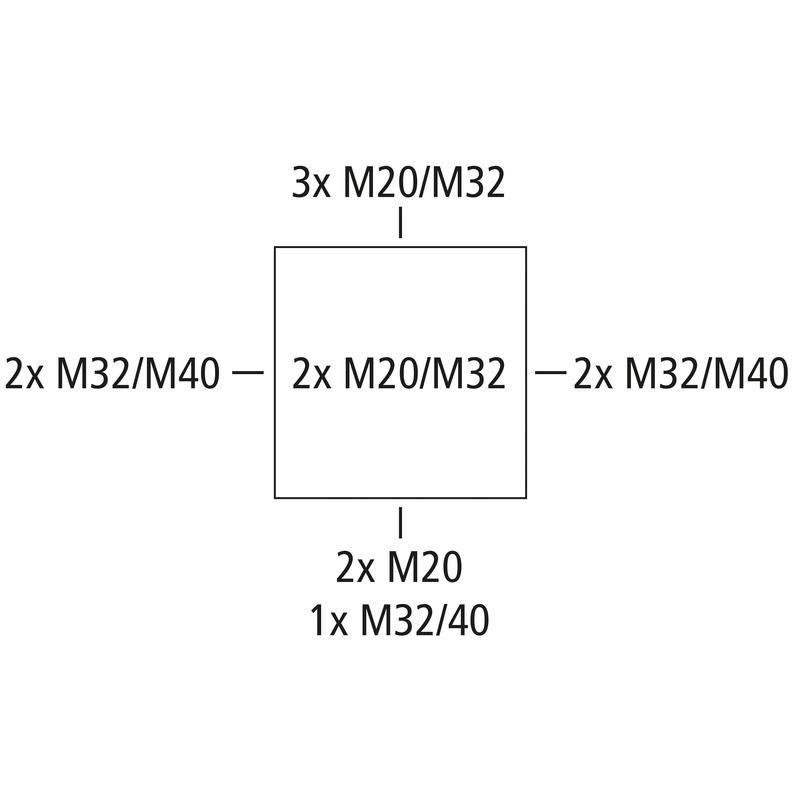

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 16 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M32/M40, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

czarny, U_i=1000 V AC, bez zacisków

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M40, zakres uszczelnienia 17 - 28 mm, zabezpieczenie pokrywy zamykającej

właściwości elektryczne

Znamionowe napięcie izolacji AC	1000 V
Znamionowe napięcie izolacji DC	1000 V
maks. przekrój przewodu	16 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66/IP67/IP69
Rodzaj zacisku	Bez

Kolory

Kolor części dolnej	czarny
Kolor części górnej	czarny

Wymiary

Szerokość	182 mm
Długość	182 mm
Wysokość	90 mm
Długość wewnętrzna	167 mm
Szerokość wewnętrzna	167 mm
Wysokość wewnętrzna	69 mm
Masa	0.6231 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V0
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Wytrzymałość udarowa	IK09
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.5 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902663743
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan, wzmocniony włóknem szklanym
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu FR/ES	pdf (5 MB)
Instrukcja montażu DE/EN	pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (4 MB)
Rysunek wymiarowy	dwg (5 MB)
Rysunek wymiarowy	dxf (23 MB)

Certyfikat

CE Deklaracja DE/EN/PL	pdf (141 KB)
VDE Certyfikat DE/EN	pdf (496 KB)
DNV Certyfikat EN	pdf (198 KB)
CE Deklaracja DE/EN/FR	pdf (139 KB)
UKCA Deklaracja EN	pdf (166 KB)
DLG Zatwierdzenie DE	pdf (1 MB)

Akcesoria

Złącze kablowe śrubowe KVR M20-MGM/sw

Wymiary : 26,5 x 26,5 x 36 mm
Numer produktu: 22702001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...
