Nowy

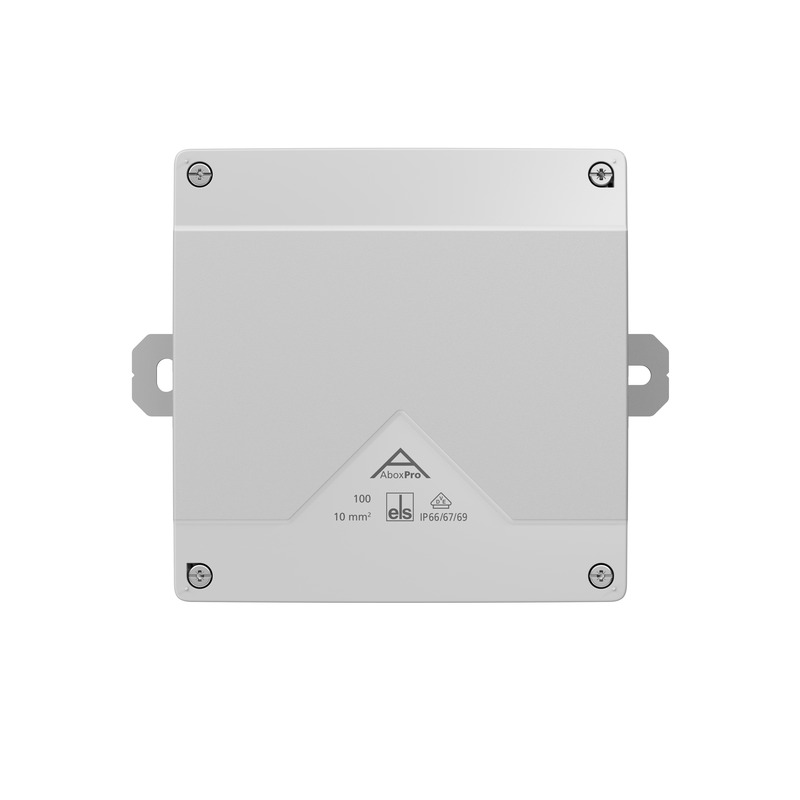

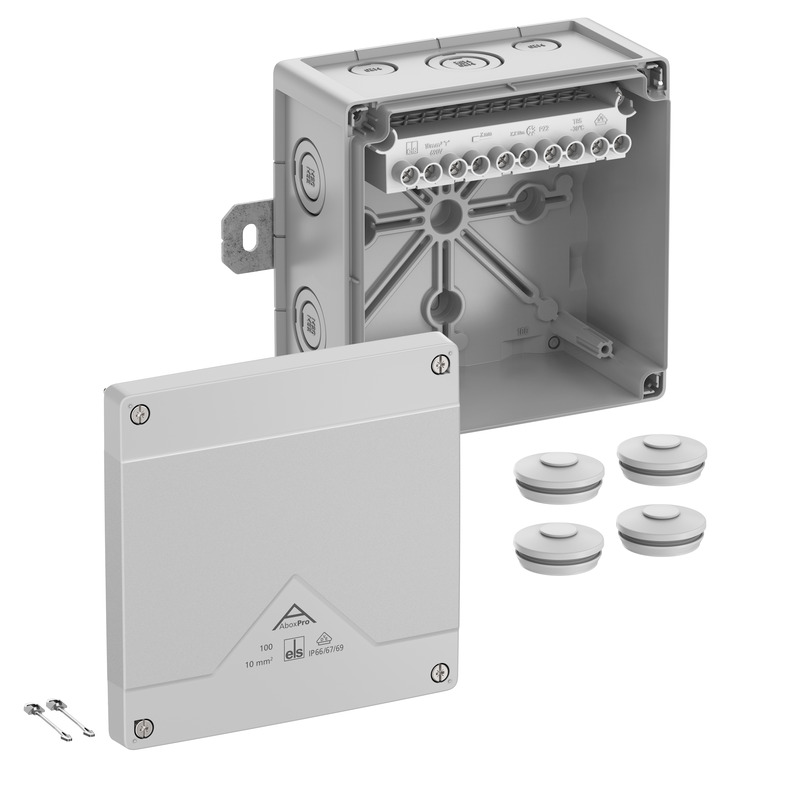

Skrzynka rozgałęźna

Abox Pro 100 AB-10²

Numer produktu: 41042101 | Wymiary: 152 x 152 x 85 mm

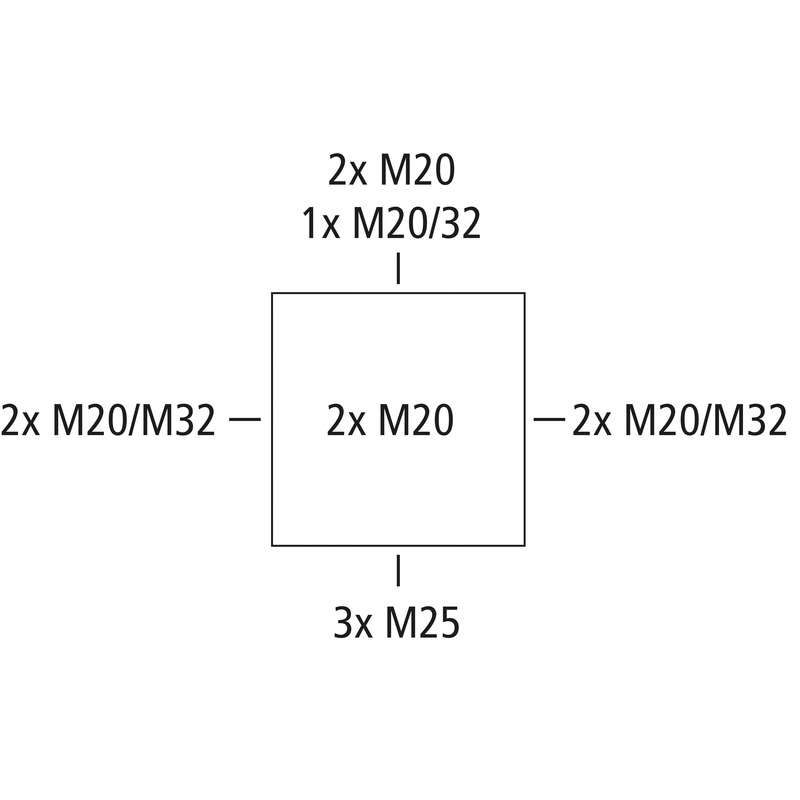

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 10 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M32, (2 Tylny, 10 Bok), Zewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

szary, U_i=690 V AC, I_n=57 Amper, z umieszczonym wyżej zaciskiem śrubowym, 5-bieg. - 10², akceptowalne przekroje do zacisku na biegun: 4 x 2,5 mm², 4 x 4 mm², 4 x 6 mm², 4 x 10 mm² Cu sztywny / elastyczny z tuleją końcową żyły

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M32, zakres uszczelnienia 13 - 21 mm, zabezpieczenie pokrywy zamykającej

właściwości elektryczne

Znamionowe napięcie izolacji AC	690 V
Znamionowe napięcie izolacji DC	690 V
min. przekrój przewodu	4 mm²
maks. przekrój przewodu	10 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66/IP67/IP69
Prąd znamionowy	57 Amper
Rodzaj zacisku	Zacisk śrubowy
Liczba biegunów	5

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	152 mm
Długość	152 mm
Wysokość	85 mm
Długość wewnętrzna	137 mm
Szerokość wewnętrzna	137 mm
Wysokość wewnętrzna	65 mm
Masa	0.6531 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V0
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Wytrzymałość udarowa	IK09
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.5 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Zewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902663606
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu FR/ES	pdf (5 MB)
Instrukcja montażu DE/EN	pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (6 MB)
Rysunek wymiarowy	dwg (8 MB)
Rysunek wymiarowy	dxf (36 MB)

Certyfikat

VDE Certyfikat DE/EN	pdf (496 KB)
DNV Certyfikat EN	pdf (198 KB)
CE Deklaracja DE/EN/PL	pdf (141 KB)
UKCA Deklaracja EN	pdf (166 KB)
DLG Zatwierdzenie DE	pdf (1 MB)
CE Deklaracja DE/EN/FR	pdf (139 KB)

Akcesoria

Złącze kablowe śrubowe KVR M20-MGM

Wymiary : 26,5 x 26,5 x 36 mm
Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M20-GDB/MGM

Wymiary : 30 x 30 x 37 mm
Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M25-MGM

Wymiary : 31,5 x 31,5 x 44 mm
Numer produktu: 22742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M32-MGM

Wymiary : 40 x 40 x 50 mm
Numer produktu: 22743201

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Podwójne wpusty membranowe DMS M20

Wymiary : 25,2 x 25,2 x 13,4 mm
Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Listy zakupów

Detal

Podwójne wpusty membranowe DMS M25

Wymiary : 29,7 x 29,7 x 13,6 mm
Numer produktu: 26042501

Zakres uszczelnienia 9 - 17 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Listy zakupów

Detal

Podwójne wpusty membranowe DMS M32

Wymiary : 36,7 x 36,7 x 14,7 mm
Numer produktu: 26043201

Zakres uszczelnienia 13 - 21 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Listy zakupów

Detal

Nowy

Płyta montażowa Abox MPI 100

Wymiary : 120 x 120 x 2,5 mm
Numer produktu: 89511001

do Abox / Abox Pro 100

Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, szara, wraz ze...

Listy zakupów

Detal

Nowy

Szyna znormalizowana Abox 100 NS35

Wymiary : 35 x 120 x 7,5 mm
Numer produktu: 89531001

do Abox / Abox Pro 100

Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi. Do montażu w puszkach...

Listy zakupów

Detal

Nowy

Uchwyt zacisków Abox 100 KH 221 6²

Wymiary : 26 x 114 x 32 mm
Numer produktu: 89600501

do montażu pozycyjnego i montażu podwyższonego maks. 6 zacisków Wago...

Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w...

Listy zakupów

Detal

Nowy

Uchwyt zacisków Abox 100 KH 2006 6²

Wymiary : 69 x 124 x 60 mm
Numer produktu: 89600601

Uchwyt zaciskowy z szyną znormalizowaną NS35 do montażu zacisków...

Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w...

Listy zakupów

Detal

Nowy

Listwa zaciskowa Abox 100 KLS-10²

Wymiary : 25 x 124 x 39 mm
Numer produktu: 89641001

umieszczony wyżej zacisk śrubowy dla Abox/Abox Pro 100, 5-bieg. - 10²,...

Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), U_i=690 V. Do montażu w puszkach łączeniowych Abox /...

Listy zakupów

Detal

Nowy

Zestaw do mocowania KTB 1

Wymiary : 17 x 30 x 14 mm
Numer produktu: 89600901

Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o...

Listy zakupów

Detal

Dane CAD

Dane CAD	Pobierz dane CAD-3D

Teksty specyfikaci

Zaloguj się do mySpelsberg, aby pobrać teksty ofert. Zaloguj się do mySpelsberg

Podobne produkty

Nowy

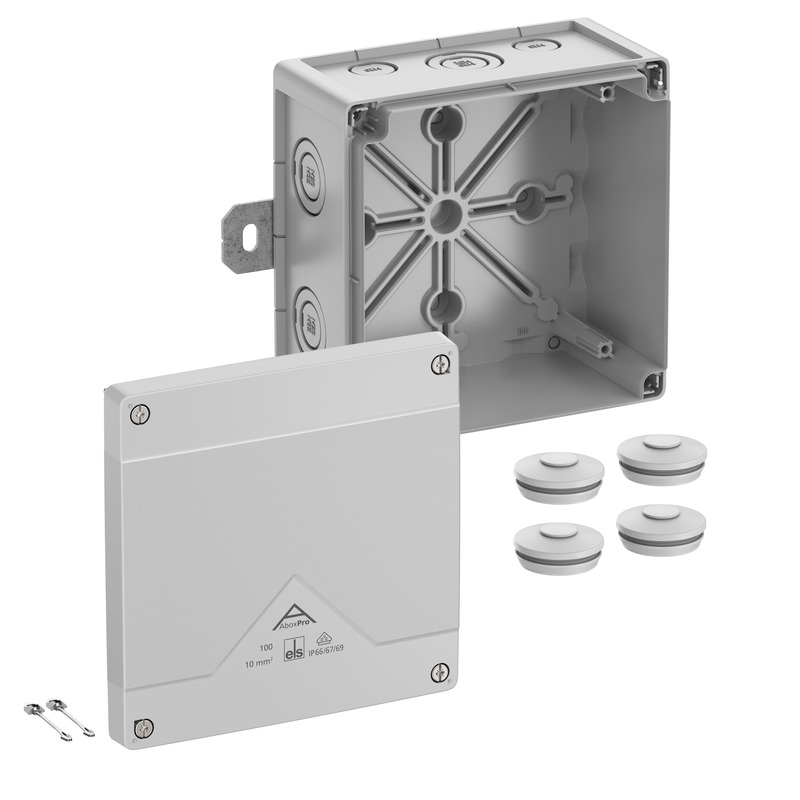

Skrzynka rozgałęźna Abox Pro 100 AB-L
