Abox Pro 100-L/sw Abox Pro 100-L/sw

Skrzynka rozgałęźna

Abox Pro 100-L/sw

Numer produktu: 41000001 | Wymiary: 152 x 152 x 85 mm

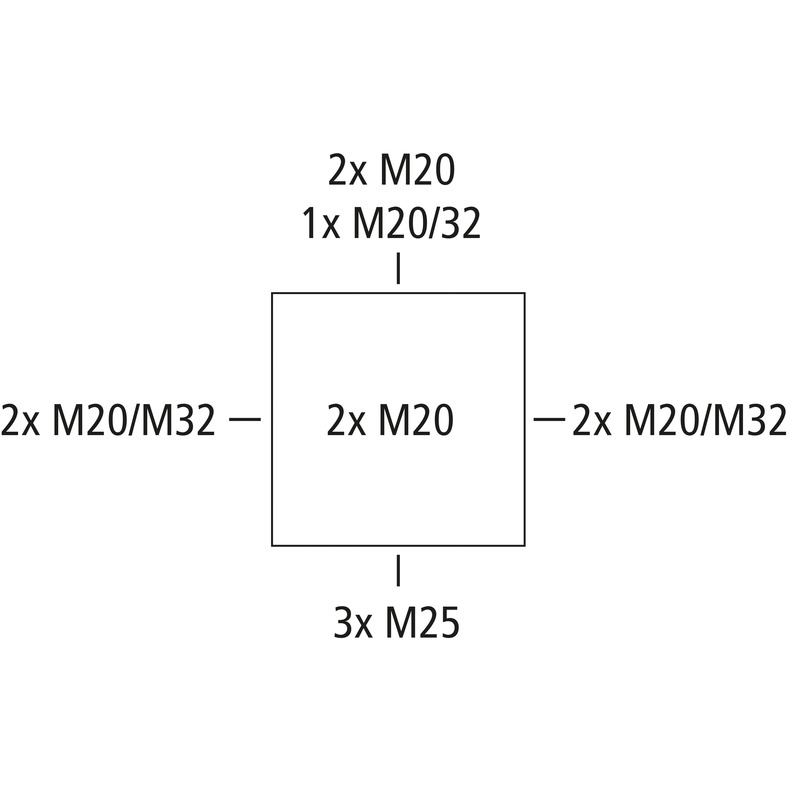

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 10 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M25/M32, (2 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

czarny, Ui=1000 V AC, bez zacisków

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M32, zakres uszczelnienia 13 - 21 mm, zabezpieczenie pokrywy zamykającej

właściwości elektryczne

Znamionowe napięcie izolacji AC 1000 V
Znamionowe napięcie izolacji DC 1000 V
maks. przekrój przewodu 10 mm²
Stopień ochrony II

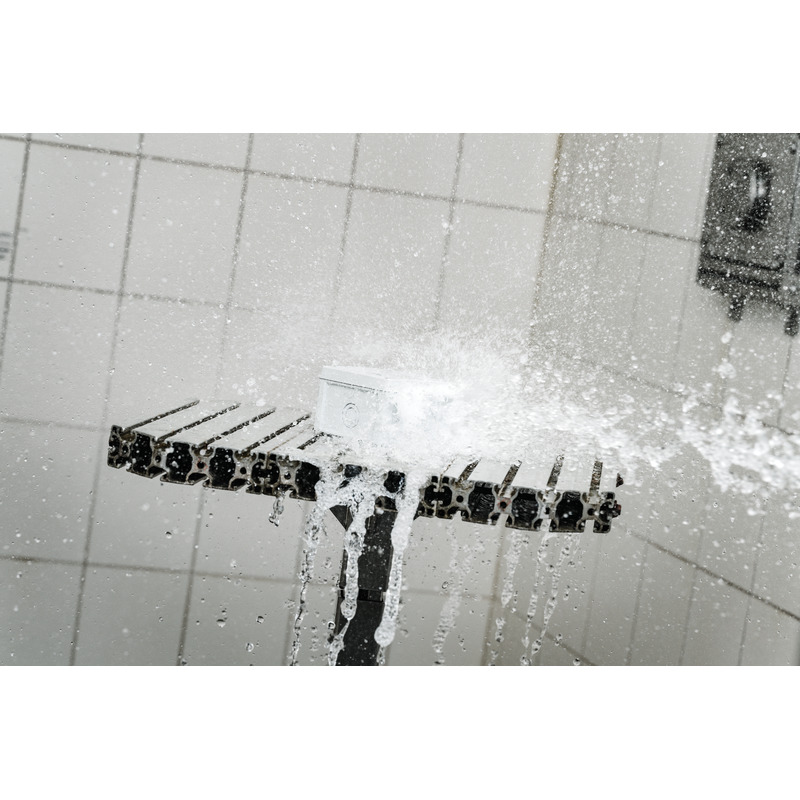

Rodzaj ochrony IP66/IP67/IP69
Rodzaj zacisku Bez

Kolory

Kolor części dolnej czarny
Kolor części górnej czarny

Wymiary

Szerokość 152 mm
Długość 152 mm
Wysokość 85 mm
Długość wewnętrzna 137 mm
Szerokość wewnętrzna 137 mm
Wysokość wewnętrzna 65 mm
Masa 0.4215 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V0
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Wytrzymałość udarowa IK09
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.5 Nm
Rodzaj mocowania Montaż ścienny/sufitowy
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu Niechroniony obszar zewnętrzny

Sales Information

EAN 4013902664030
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Poliwęglan
Materiał części górnej Poliwęglan
Materiał uszczelnienia Elastomer termoplastyczny
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu DLG (odporność na amoniak)
Znak atestu DNV (klasa: Statki & instalacje Offshore)
