Nowy

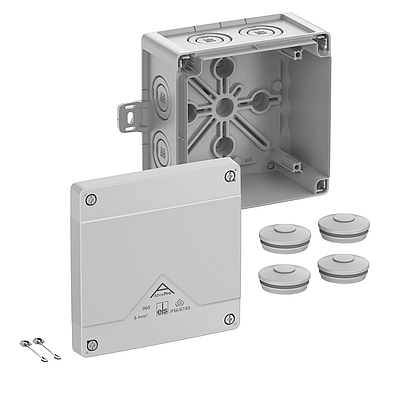

Skrzynka rozgałęźna

Abox Pro 060 AB-L

Numer produktu: 40640101 | Wymiary: 127 x 127 x 75 mm

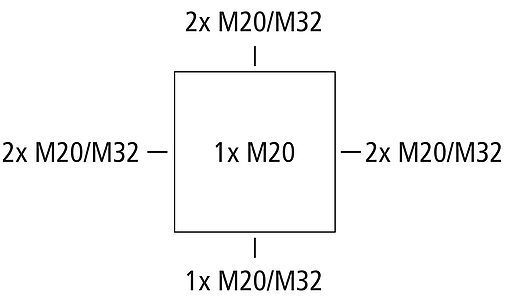

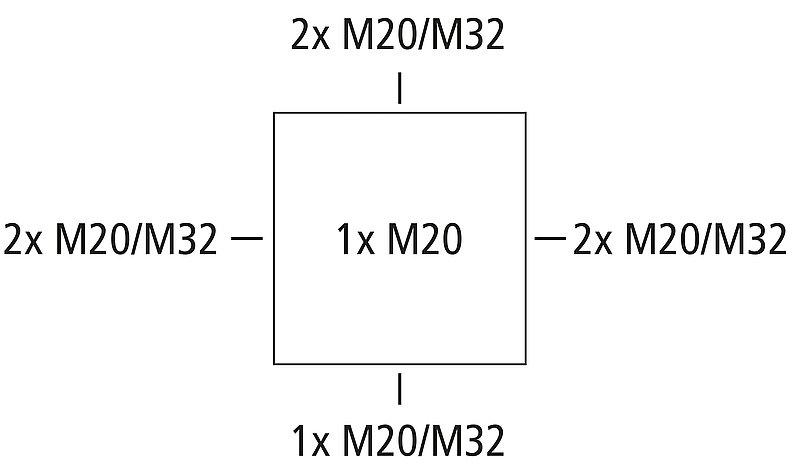

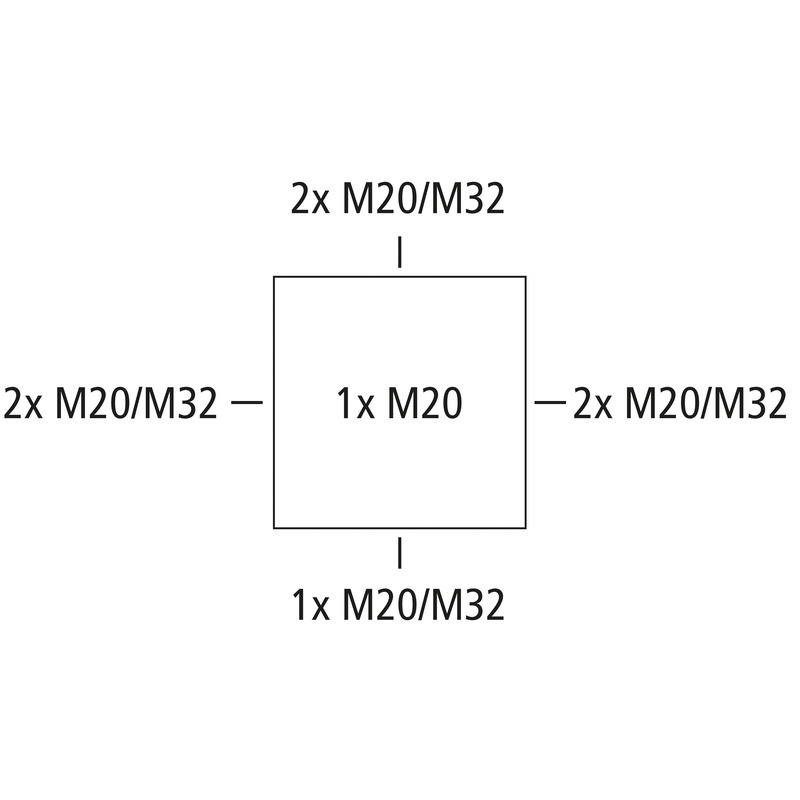

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 6 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M20/M32, (1 Tylny, 7 Bok), Zewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

szary, U_i=1000 V AC, bez zacisków

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M32, zakres uszczelnienia 13 - 21 mm, zabezpieczenie pokrywy zamykającej

właściwości elektryczne

Znamionowe napięcie izolacji AC	1000 V
Znamionowe napięcie izolacji DC	1000 V
maks. przekrój przewodu	6 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66/IP67/IP69
Rodzaj zacisku	Bez

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	127 mm
Długość	127 mm
Wysokość	75 mm
Długość wewnętrzna	113 mm
Szerokość wewnętrzna	113 mm
Wysokość wewnętrzna	55 mm
Masa	0.3115 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V0
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Wytrzymałość udarowa	IK09
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.5 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Zewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902664245
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)
Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu FR/ES	pdf (5 MB)
Instrukcja montażu DE/EN	pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy	dxf (26 MB)
Rysunek wymiarowy	pdf (5 MB)
Rysunek wymiarowy	dwg (5 MB)

Certyfikat

DLG Zatwierdzenie DE	pdf (1 MB)
CE Deklaracja DE/EN/FR	pdf (139 KB)
DNV Certyfikat EN	pdf (198 KB)
CE Deklaracja DE/EN/PL	pdf (141 KB)
UKCA Deklaracja EN	pdf (166 KB)
VDE Certyfikat DE/EN	pdf (496 KB)

Akcesoria

Złącze kablowe śrubowe KVR M20-MGM

Wymiary : 26,5 x 26,5 x 36 mm
Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M20-GDB/MGM

Wymiary : 30 x 30 x 37 mm
Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M32-MGM

Wymiary : 40 x 40 x 50 mm
Numer produktu: 22743201

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Podwójne wpusty membranowe DMS M20

Wymiary : 25,2 x 25,2 x 13,4 mm
Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Listy zakupów

Detal

Podwójne wpusty membranowe DMS M32

Wymiary : 36,7 x 36,7 x 14,7 mm
Numer produktu: 26043201

Zakres uszczelnienia 13 - 21 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Listy zakupów

Detal

Nowy

Płyta montażowa Abox MPI 060

Wymiary : 94 x 94 x 2,5 mm
Numer produktu: 89510601

do Abox / Abox Pro 060

Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, szara, wraz ze...

Listy zakupów

Detal

Nowy

Szyna znormalizowana Abox 060 NS35

Wymiary : 35 x 95 x 7,5 mm
Numer produktu: 89530601

do Abox / Abox Pro 060

Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi. Do montażu w puszkach...

Listy zakupów

Detal

Nowy

Uchwyt zacisków Abox 060 KH 221 4²

Wymiary : 22 x 88 x 32 mm
Numer produktu: 89600401

do montażu pozycyjnego i montażu podwyższonego maks. 6 zacisków Wago...

Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w...

Listy zakupów

Detal

Nowy

Listwa zaciskowa Abox 060 KLS-6²

Wymiary : 23 x 98 x 32 mm
Numer produktu: 89640601

Zacisk śrubowy dla Abox/Abox Pro 060, 5-bieg. - 6 mm², I_n = 41 A,...

Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), U_i=690 V. Do montażu w puszkach łączeniowych Abox /...

Listy zakupów

Detal

Nowy

Zestaw do montażu na słupie/rurze MABF 100-1

Wymiary : 38 x 100 x 15 mm
Numer produktu: 89602001

Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 025/2...

Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i...

Listy zakupów

Detal

Nowy

Zestaw do mocowania KTB 1

Wymiary : 17 x 30 x 14 mm
Numer produktu: 89600901

Element mocujący do montażu obudów na systemach wsporników kablowych z otworem szczelinowym o...

Listy zakupów

Detal

Dane CAD

Dane CAD	Pobierz dane CAD-3D
