Skrzynka rozgałęźna

Abox Pro SLK-2,5²

Numer produktu: 40247001 | Wymiary: 92 x 92 x 60 mm

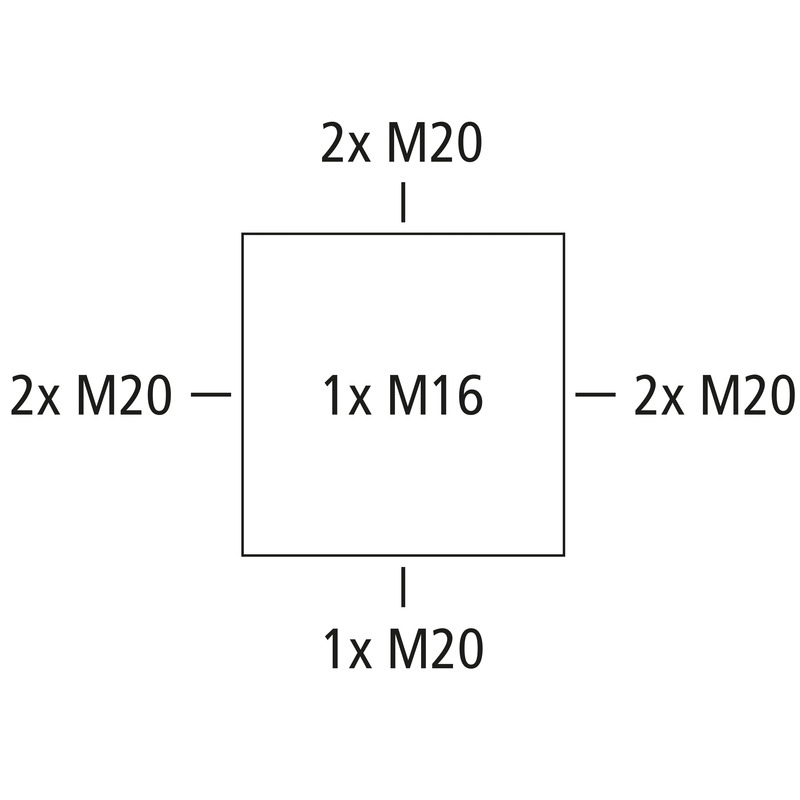

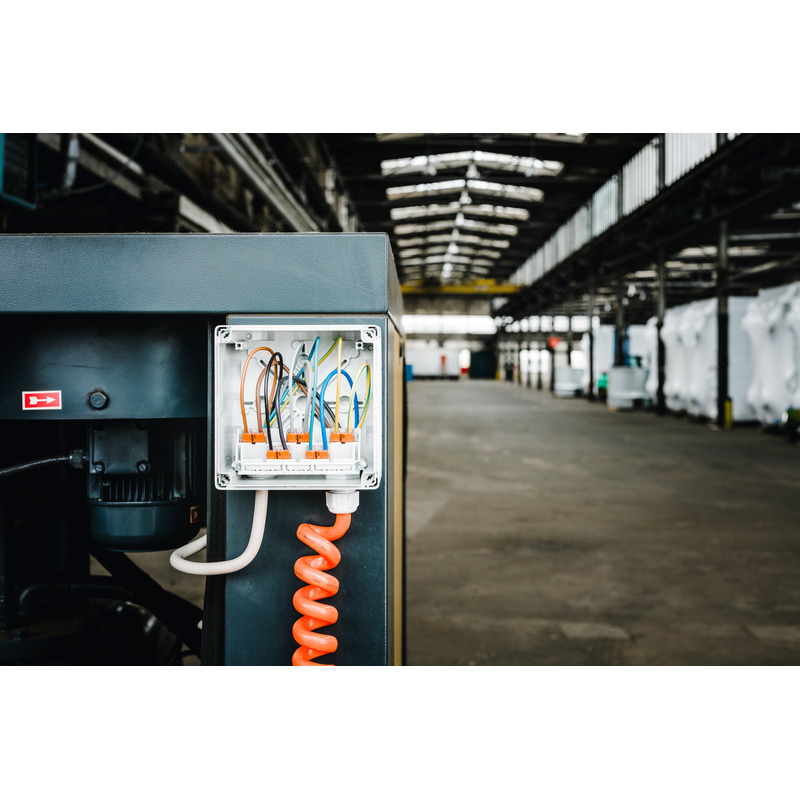

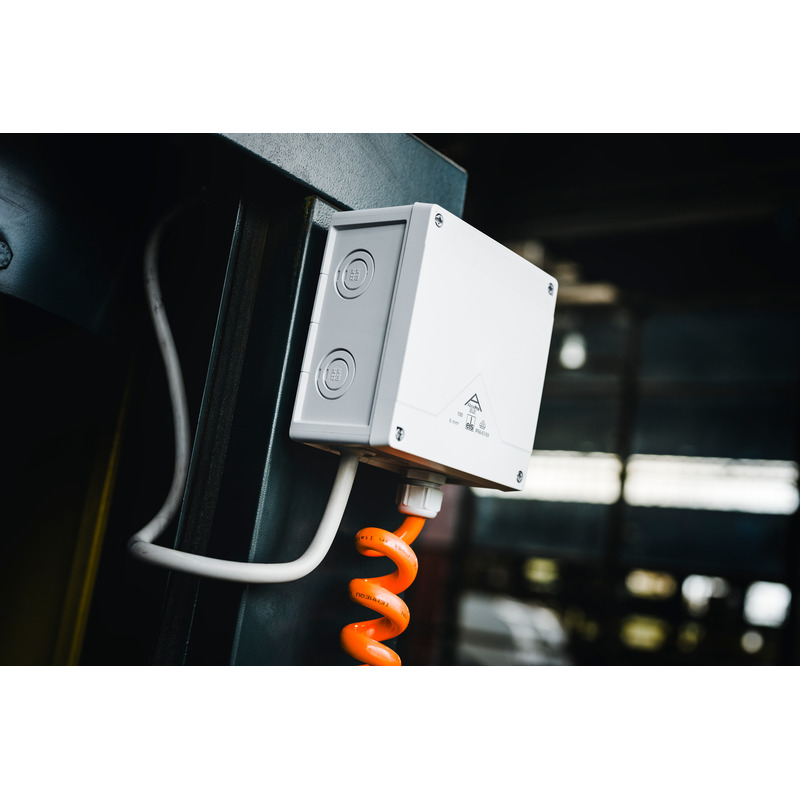

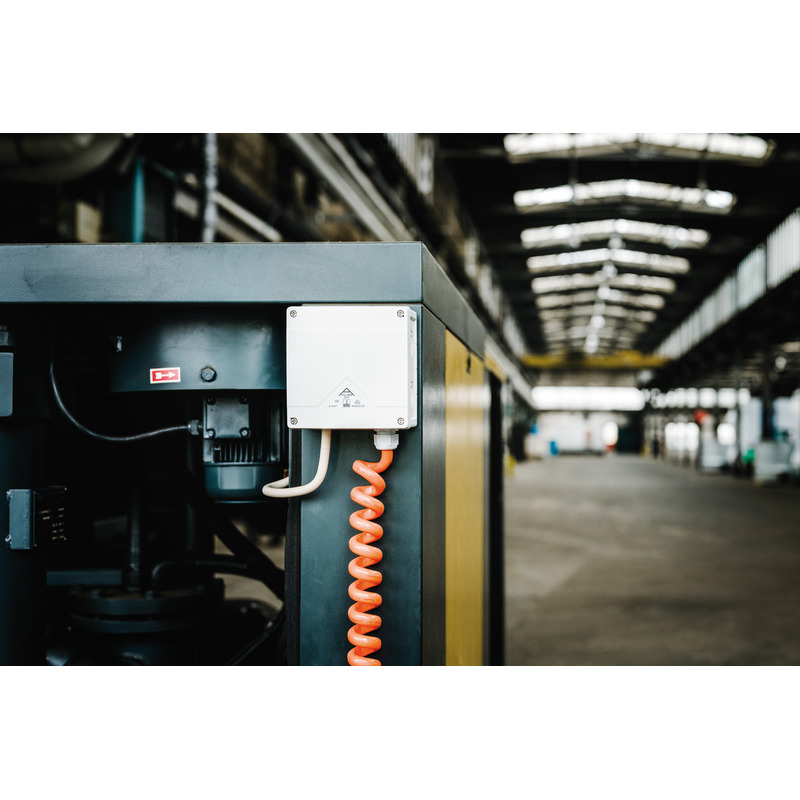

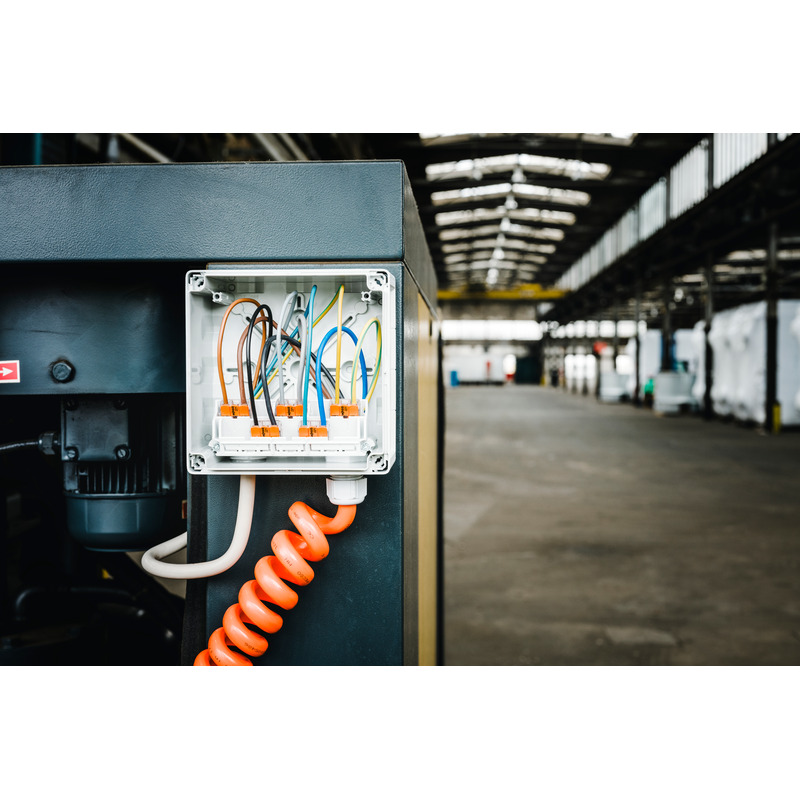

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 2,5 mm², U_i=450 V AC, Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M16/M20, (1 Tylny, 7 Bok), Wewnętrzne punkty mocowania, z bezśrubowymi zaciskami do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

szary, I_n=24 Amper, z 3 bezśrubowymi zaciskami 3-przewodowymi typu Wago 221-413 - 2,5 mm², akceptowalne przekroje do zacisku na biegun: 3 x 0,2 do 2,5 mm² sztywny Cu i 3 x 0,14 do 2,5 mm² elastyczny Cu

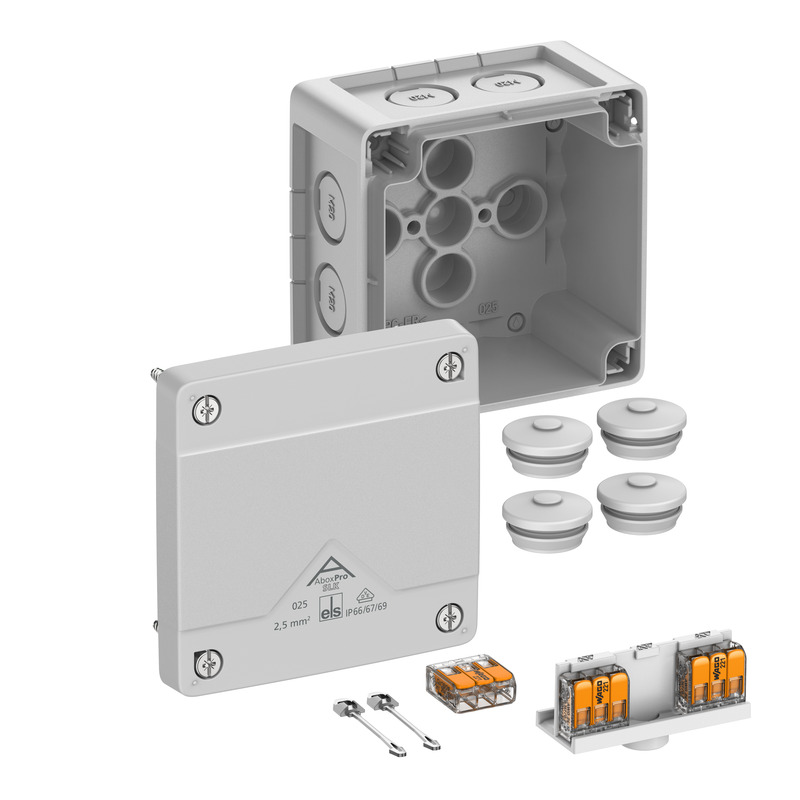

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M20, zakres uszczelnienia 7 - 13 mm, zabezpieczenie pokrywy zamykającej

właściwości elektryczne

Znamionowe napięcie izolacji AC	450 V
Znamionowe napięcie izolacji DC	450 V
min. przekrój przewodu	0,2 mm²
maks. przekrój przewodu	2,5 mm²
Stopień ochrony	II
Rodzaj ochrony	IP66/IP67/IP69
Prąd znamionowy	24 Amper
Rodzaj zacisku	bezśrubowy
Liczba biegunów	5

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	92 mm
Długość	92 mm
Wysokość	60 mm
Długość wewnętrzna	78 mm
Szerokość wewnętrzna	78 mm
Wysokość wewnętrzna	40 mm
Masa	0.1834 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	V0
Wytrzymałość żarnika zgodna z EN 60695-2-11	960 °C

właściwości mechaniczne

Wytrzymałość udarowa	IK09
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.5 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-35 °C
Temperatura otoczenia maks.	80 °C
Temperatura otoczenia 24 h	60 °C
Miejsce montażu	Niechroniony obszar zewnętrzny

Sales Information

EAN	4013902662524
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85369095

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)

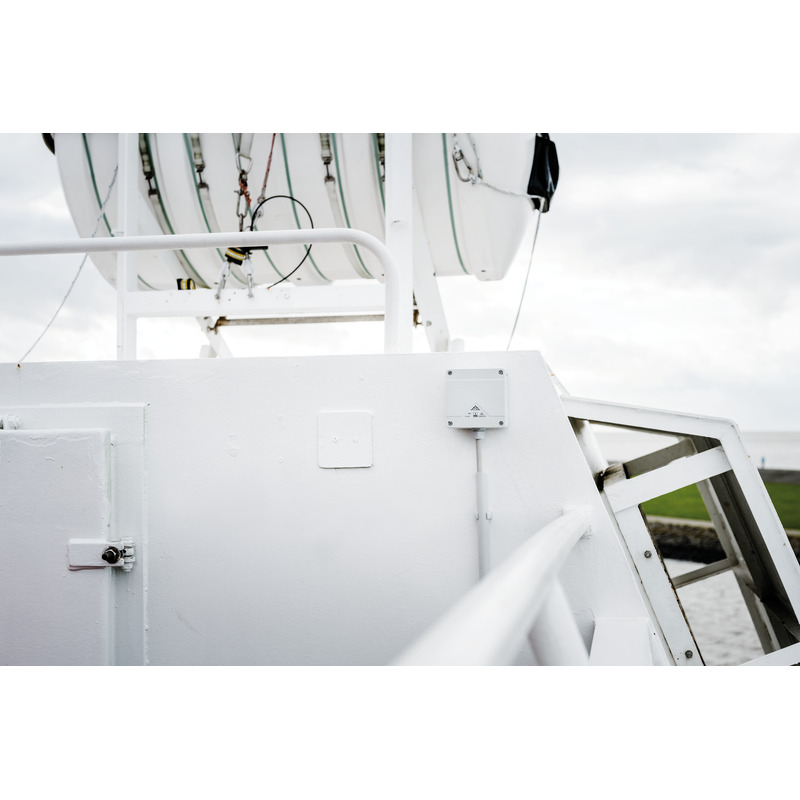

Znak atestu	DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu FR/ES	pdf (5 MB)
Instrukcja montażu DE/EN	pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (3 MB)
Rysunek wymiarowy	dwg (3 MB)
Rysunek wymiarowy	dxf (16 MB)

Certyfikat

VDE Certyfikat DE/EN	pdf (496 KB)
DLG Zatwierdzenie DE	pdf (1 MB)
DNV Certyfikat EN	pdf (198 KB)
CE Deklaracja DE/EN/FR	pdf (139 KB)
CE Deklaracja DE/EN/PL	pdf (141 KB)
UKCA Deklaracja EN	pdf (166 KB)
