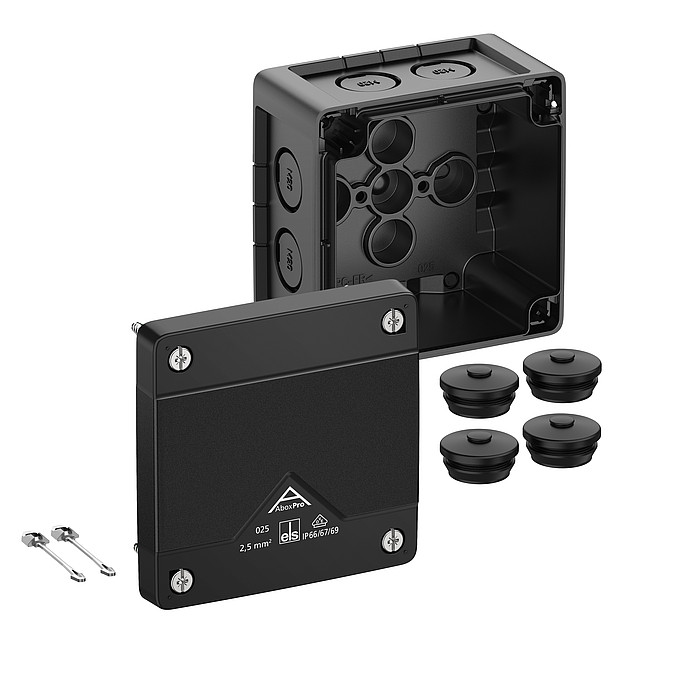

Abox Pro 025-L/sw Abox Pro 025-L/sw

Skrzynka rozgałęźna

Abox Pro 025-L/sw

Numer produktu: 40200001 | Wymiary: 92 x 92 x 60 mm

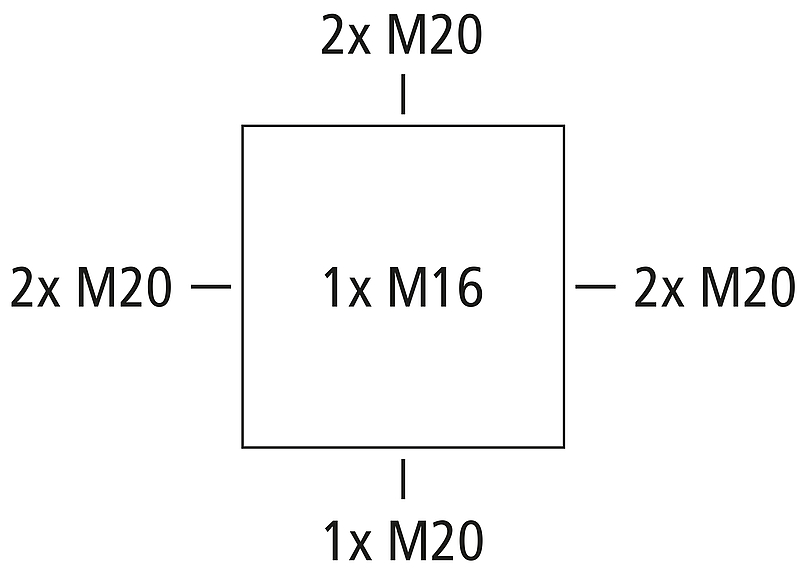

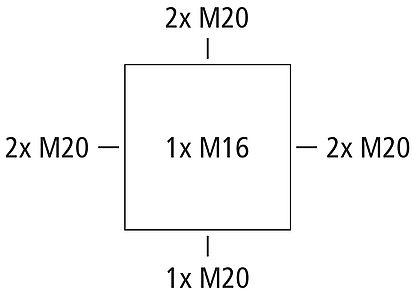

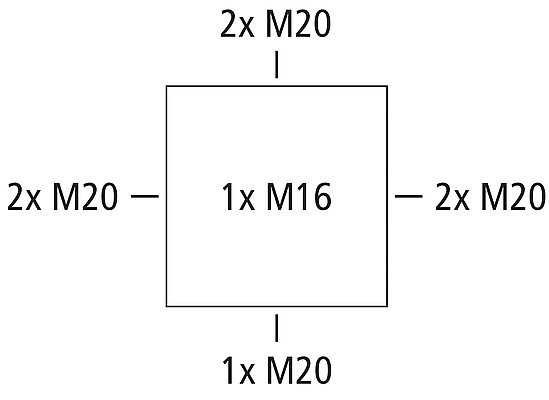

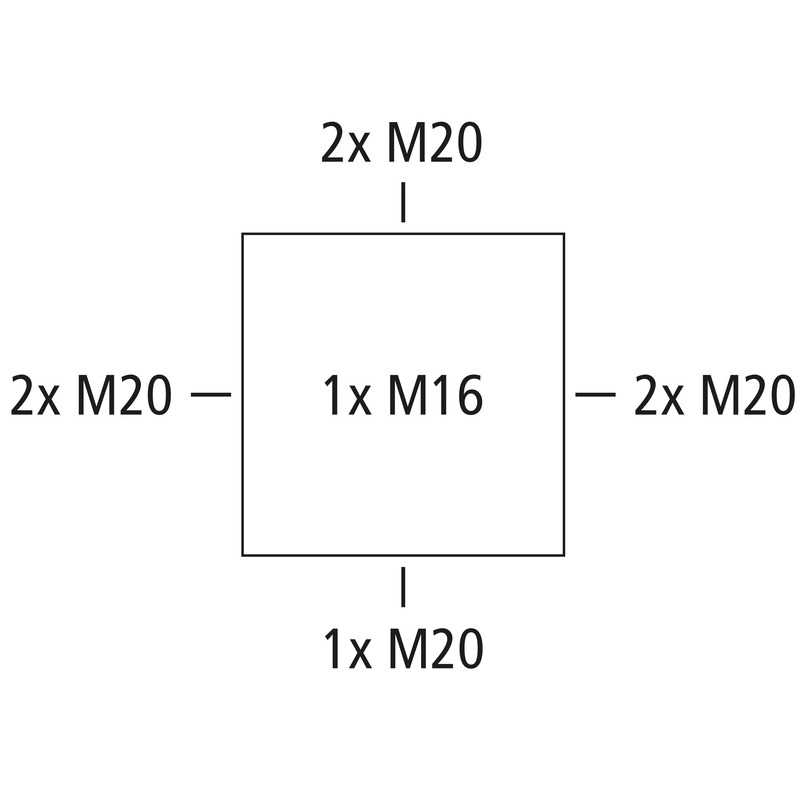

Skrzynka rozgałęźna, ze stopniem ochrony IP66/IP67/IP69, Przekrój znamionowy 2,5 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), DNV (klasa: Statki & instalacje Offshore), Membrany wypychane, M16/M20, (1 Tylny, 7 Bok), Wewnętrzne punkty mocowania, do instalacji w środowisku przemysłowym i niezabezpieczonym obszarze zewnętrznym

czarny, Ui=1000 V AC, bez zacisków

Dołączone akcesoria:
4 podwójne wpusty membranowe IP66 M20, zakres uszczelnienia 7 - 13 mm, zabezpieczenie pokrywy zamykającej

właściwości elektryczne

Znamionowe napięcie izolacji AC 1000 V
Znamionowe napięcie izolacji DC 1000 V
maks. przekrój przewodu 2,5 mm²
Stopień ochrony II
Rodzaj ochrony IP66/IP67/IP69
Rodzaj zacisku Bez

Kolory

Kolor części dolnej czarny
Kolor części górnej czarny

Wymiary

Szerokość 92 mm
Długość 92 mm
Wysokość 60 mm
Długość wewnętrzna 78 mm
Szerokość wewnętrzna 78 mm
Wysokość wewnętrzna 40 mm
Masa 0.1687 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 V0
Wytrzymałość żarnika zgodna z EN 60695-2-11 960 °C

właściwości mechaniczne

Wytrzymałość udarowa IK09
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.5 Nm
Rodzaj mocowania Montaż ścienny/sufitowy
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -35 °C
Temperatura otoczenia maks. 80 °C
Temperatura otoczenia 24 h 60 °C
Miejsce montażu Niechroniony obszar zewnętrzny

Sales Information

EAN 4013902662043
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85389099

Materiał

Materiał części dolnej Poliwęglan
Materiał części górnej Poliwęglan
Materiał uszczelnienia Elastomer termoplastyczny
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu DLG (odporność na amoniak)
Znak atestu DNV (klasa: Statki & instalacje Offshore)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu FR/ES pdf (5 MB)
Instrukcja montażu DE/EN pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy dwg (3 MB)
Rysunek wymiarowy dxf (16 MB)
Rysunek wymiarowy pdf (3 MB)

Certyfikat

DNV Certyfikat EN pdf (198 KB)
DLG Zatwierdzenie DE pdf (1 MB)
CE Deklaracja DE/EN/PL pdf (141 KB)
VDE Certyfikat DE/EN pdf (496 KB)
UKCA Deklaracja EN pdf (166 KB)
CE Deklaracja DE/EN/FR pdf (139 KB)
