Nowy

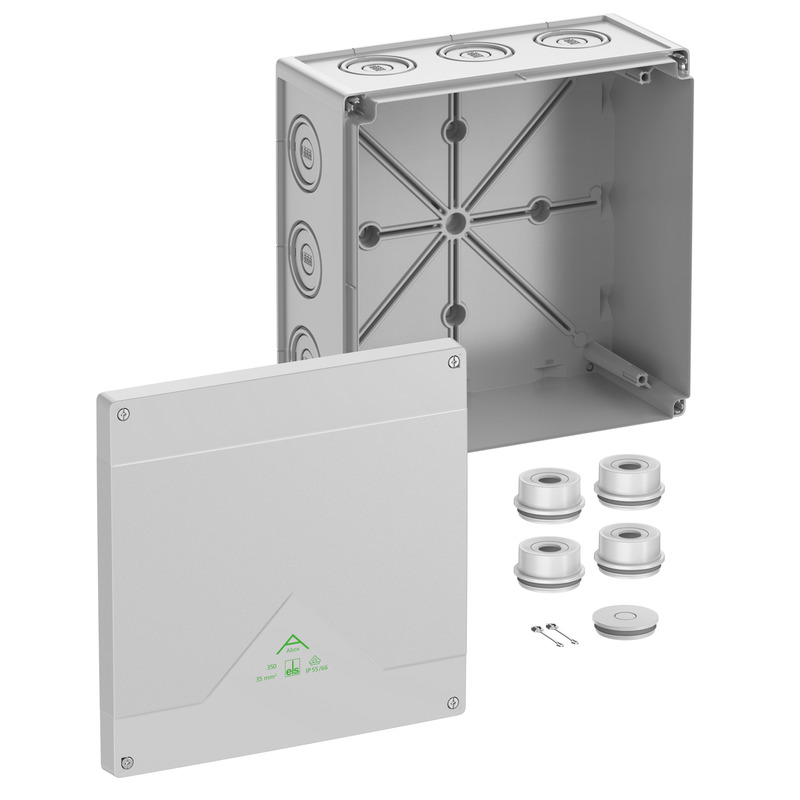

Skrzynka rozgałęźna

Abox 350-L

Numer produktu: 83540001 | Wymiary: 252 x 252 x 120 mm

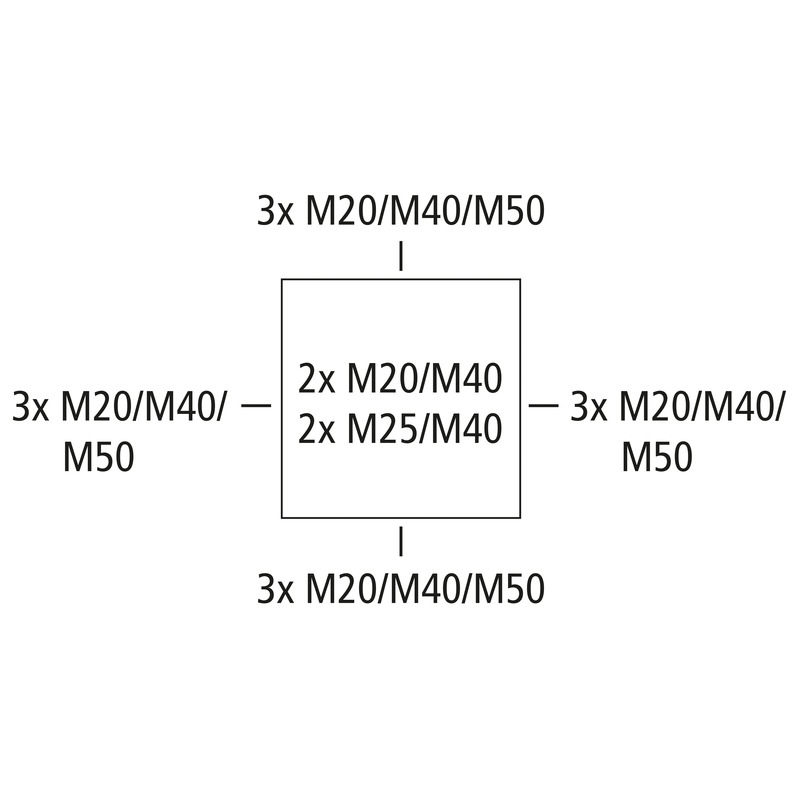

Skrzynka rozgałęźna, ze stopniem ochrony IP55/IP66, Przekrój znamionowy 35 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), Membrany wypychane, M20/M25/M40/M50, (4 Tylny, 12 Bok), Wewnętrzne punkty mocowania, do instalacji standardowych wewnętrznych i w chronionym obszarze zewnętrznym

szary, U_i=1000 V AC, bez zacisków

Dołączone akcesoria:
4 wpusty montażowe IP55 M40, zakres uszczelnienia 17 - 30 mm, 1 zaślepka IP55 M40, zabezpieczenie pokrywy zamykającej

właściwości elektryczne

Znamionowe napięcie izolacji AC	1000 V
Znamionowe napięcie izolacji DC	1000 V
maks. przekrój przewodu	35 mm²
Stopień ochrony	II
Rodzaj ochrony	IP55/IP66
Rodzaj zacisku	Bez

Kolory

Kolor części dolnej	szary
Kolor części górnej	szary

Wymiary

Szerokość	252 mm
Długość	252 mm
Wysokość	120 mm
Długość wewnętrzna	236 mm
Szerokość wewnętrzna	236 mm
Wysokość wewnętrzna	99 mm
Masa	1.1834 kg

Właściwości materiału

Odporność na promieniowanie UV	tak
bezhalogenowy	tak
Klasa reakcji na ogień zgodna z UL94	HB
Wytrzymałość żarnika zgodna z EN 60695-2-11	750 °C

właściwości mechaniczne

Wytrzymałość udarowa	IK07
możliwość plombowania	tak
Moment obrotowy śruby pokrywy	1.5 Nm
Rodzaj mocowania	Montaż ścienny/sufitowy
Zapięcie	Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C	95 %
maks. względna wilgotność powietrza 40°C	50 %
Temperatura otoczenia min.	-25 °C
Temperatura otoczenia maks.	55 °C
Temperatura otoczenia 24 h	35 °C
Miejsce montażu	chronione obszary zewnętrzne

Sales Information

EAN	4013902660247
Packing Unit Code	C62
ETIM Class	EC002600
Numer taryfy celnej	85389099

Materiał

Materiał części dolnej	Poliwęglan
Materiał części górnej	Poliwęglan
Materiał uszczelnienia	Elastomer termoplastyczny
Materiał śruby pokrywy	Stal nierdzewna V2A

Certyfikaty

Znak atestu	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu	DLG (odporność na amoniak)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu FR/ES	pdf (5 MB)
Instrukcja montażu DE/EN	pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy	pdf (5 MB)
Rysunek wymiarowy	dwg (6 MB)
Rysunek wymiarowy	dxf (29 MB)

Certyfikat

DLG Zatwierdzenie DE	pdf (1 MB)
CE Deklaracja DE/EN/PL	pdf (141 KB)
UKCA Deklaracja EN	pdf (167 KB)
VDE Certyfikat DE/EN	pdf (397 KB)
CE Deklaracja DE/EN/FR	pdf (139 KB)

Akcesoria

Złącze kablowe śrubowe KVR M20-MGM

Wymiary : 26,5 x 26,5 x 36 mm
Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M20-GDB/MGM

Wymiary : 30 x 30 x 37 mm
Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M40-MGM

Wymiary : 50 x 50 x 54 mm
Numer produktu: 22744001

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Złącze kablowe śrubowe KVR M50-MGM

Wymiary : 60 x 60 x 63 mm
Numer produktu: 22745001

Zakres uszczelnienia 21 - 34,5 mm, Długość gwintu 13 mm

Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...

Listy zakupów

Detal

Podwójne wpusty membranowe DMS M20

Wymiary : 25,2 x 25,2 x 13,4 mm
Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Listy zakupów

Detal

Podwójne wpusty membranowe DMS M40

Wymiary : 46,5 x 46,5 x 18,6 mm
Numer produktu: 26044001

Zakres uszczelnienia 17 - 28 mm

Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...

Listy zakupów

Detal

Wpusty montażowe AST M20

Wymiary : 24,5 x 24,5 x 22,5 mm
Numer produktu: 23042001

Zakres uszczelnienia 8 - 13,5 mm

Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...

Listy zakupów

Detal

Wpusty montażowe AST M40

Wymiary : 46,5 x 46,5 x 25,6 mm
Numer produktu: 23044001

Zakres uszczelnienia 17 - 30 mm

Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...

Listy zakupów

Detal

Nowy

Płyta montażowa Abox MPI 350

Wymiary : 217 x 217 x 2,5 mm
Numer produktu: 89513501

do Abox / Abox Pro 350

Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, szara, wraz ze...

Listy zakupów

Detal

Nowy

Szyna znormalizowana Abox 250/350 NS35

Wymiary : 35 x 202 x 7,5 mm
Numer produktu: 89533501

do Abox / Abox Pro 350

Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi. Do montażu w puszkach...

Listy zakupów

Detal

Nowy

Uchwyt zacisków Abox 100 KH 2006 6²

Wymiary : 69 x 124 x 60 mm
Numer produktu: 89600601

Uchwyt zaciskowy z szyną znormalizowaną NS35 do montażu zacisków...

Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w...

Listy zakupów

Detal

Nowy

Listwa zaciskowa Abox 250/350 KLS-25²/35²

Wymiary : 21 x 205 x 48 mm
Numer produktu: 89643501

umieszczony wyżej zacisk śrubowy dla Abox/Abox Pro 250/350, 5-bieg. -...

Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), U_i=690 V. Do montażu w puszkach łączeniowych Abox /...

Listy zakupów

Detal

Nowy

Zestaw do montażu na słupie/rurze MABF 215-1

Wymiary : 47 x 215 x 15 mm
Numer produktu: 89604001

Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 250...

Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i...

Listy zakupów

Detal

Dane CAD

Dane CAD	Pobierz dane CAD-3D

Teksty specyfikaci

Zaloguj się do mySpelsberg, aby pobrać teksty ofert. Zaloguj się do mySpelsberg

Podobne produkty

Nowy

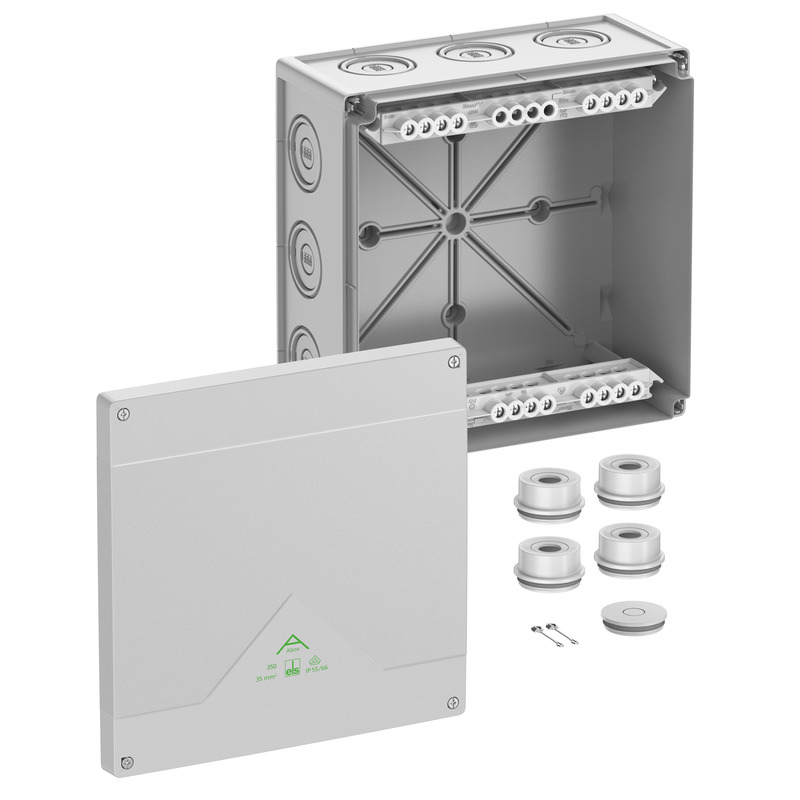

Skrzynka rozgałęźna Abox 350-35²
