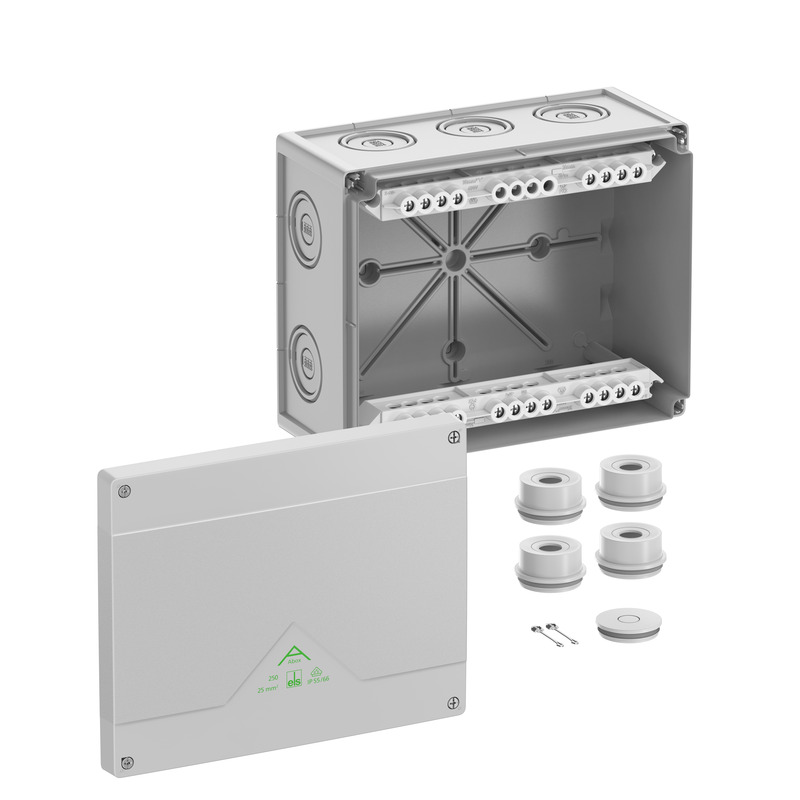

Abox 250-25² Abox 250-25²

Skrzynka rozgałęźna

Abox 250-25²

Numer produktu: 82542001 | Wymiary: 252 x 202 x 120 mm

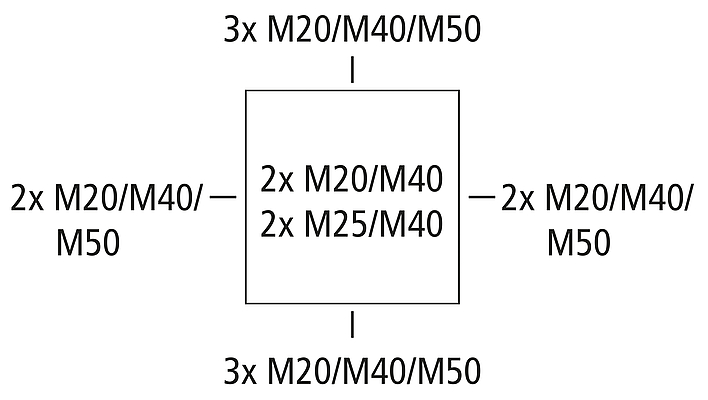

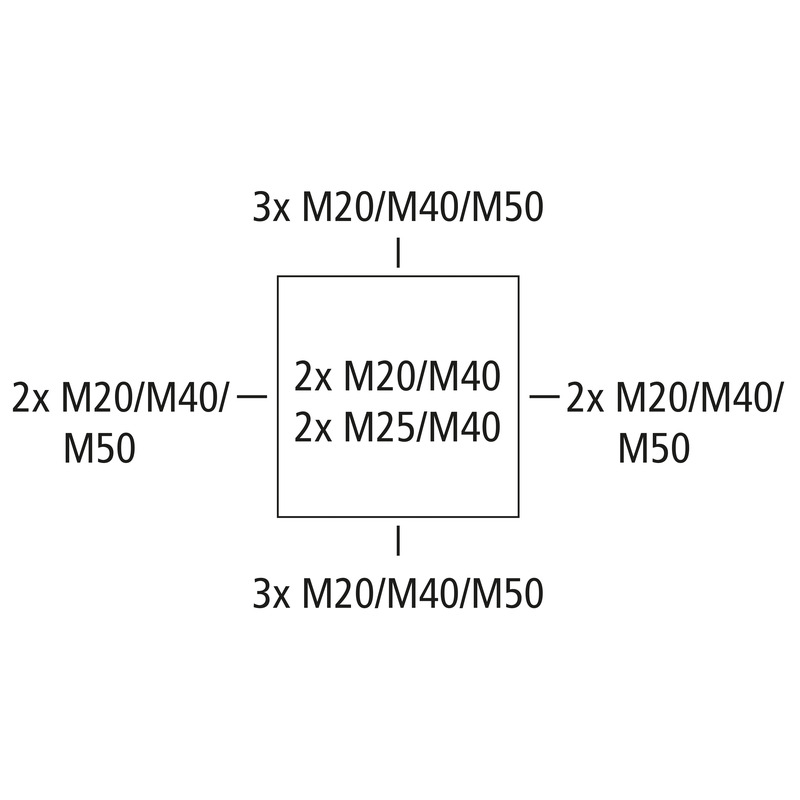

Skrzynka rozgałęźna, ze stopniem ochrony IP55/IP66, Przekrój znamionowy 25 mm², Certyfikowany zgodnie z VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odporność na amoniak), Membrany wypychane, M20/M25/M40/M50, (4 Tylny, 10 Bok), Wewnętrzne punkty mocowania, do instalacji standardowych wewnętrznych i w chronionym obszarze zewnętrznym

szary, Ui=690 V AC, In=101 Amper, z umieszczonym wyżej zaciskiem śrubowym, 5-bieg. - 25 mm², akceptowalne przekroje do zacisku na biegun: 12 x 10 mm², 8 x 16 mm², 4 x 25 mm², Cu sztywny / elastyczny z tuleją końcową żyły

Dołączone akcesoria:
4 wpusty montażowe IP55 M40, zakres uszczelnienia 17 - 30 mm, 1 zaślepka IP55 M40, zabezpieczenie pokrywy zamykającej

właściwości elektryczne

Znamionowe napięcie izolacji AC 690 V
Znamionowe napięcie izolacji DC 690 V
min. przekrój przewodu 10 mm²
maks. przekrój przewodu 25 mm²
Stopień ochrony II
Rodzaj ochrony IP55/IP66
Prąd znamionowy 101 Amper
Rodzaj zacisku Zacisk śrubowy
Liczba biegunów 5

Kolory

Kolor części dolnej szary
Kolor części górnej szary

Wymiary

Szerokość 252 mm
Długość 202 mm
Wysokość 120 mm
Długość wewnętrzna 186 mm
Szerokość wewnętrzna 236 mm
Wysokość wewnętrzna 99 mm
Masa 1.2924 kg

Właściwości materiału

Odporność na promieniowanie UV tak
bezhalogenowy tak
Klasa reakcji na ogień zgodna z UL94 HB
Wytrzymałość żarnika zgodna z EN 60695-2-11 750 °C

właściwości mechaniczne

Wytrzymałość udarowa IK07
możliwość plombowania tak
Moment obrotowy śruby pokrywy 1.5 Nm
Rodzaj mocowania Montaż ścienny/sufitowy
Zapięcie Wewnętrzne punkty mocowania

Warunki otoczenia

maks. względna wilgotność powietrza 25°C 95 %
maks. względna wilgotność powietrza 40°C 50 %
Temperatura otoczenia min. -25 °C
Temperatura otoczenia maks. 55 °C
Temperatura otoczenia 24 h 35 °C
Miejsce montażu chronione obszary zewnętrzne

Sales Information

EAN 4013902660278
Packing Unit Code C62
ETIM Class EC002600
Numer taryfy celnej 85369095

Materiał

Materiał części dolnej Poliwęglan
Materiał części górnej Poliwęglan
Materiał uszczelnienia Elastomer termoplastyczny
Materiał śruby pokrywy Stal nierdzewna V2A

Certyfikaty

Znak atestu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Znak atestu DLG (odporność na amoniak)

Pobierz kartę katalogową

Pobierz kartę katalogową

Instrukcja montażu

Instrukcja montażu DE/EN pdf (5 MB)
Instrukcja montażu FR/ES pdf (5 MB)

Arkusz wymiarowy

Rysunek wymiarowy pdf (6 MB)
Rysunek wymiarowy dxf (36 MB)
Rysunek wymiarowy dwg (7 MB)

Certyfikat

CE Deklaracja DE/EN/PL pdf (141 KB)
CE Deklaracja DE/EN/FR pdf (139 KB)
DLG Zatwierdzenie DE pdf (1 MB)
UKCA Deklaracja EN pdf (167 KB)
VDE Certyfikat DE/EN pdf (397 KB)

Akcesoria

Złącze kablowe śrubowe - KVR M20-MGM

Złącze kablowe śrubowe KVR M20-MGM

  • Wymiary : 26,5 x 26,5 x 36 mm
  • Numer produktu: 22742001

Zakres uszczelnienia 6 - 12 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M20-GDB/MGM

Złącze kablowe śrubowe KVR M20-GDB/MGM

  • Wymiary : 30 x 30 x 37 mm
  • Numer produktu: 22742101

Zakres uszczelnienia 7 - 14 mm, Długość gwintu 9 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M25-MGM

Złącze kablowe śrubowe KVR M25-MGM

  • Wymiary : 31,5 x 31,5 x 44 mm
  • Numer produktu: 22742501

Zakres uszczelnienia 9 - 16 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M32-MGM

Złącze kablowe śrubowe KVR M32-MGM

  • Wymiary : 40 x 40 x 50 mm
  • Numer produktu: 22743201

Zakres uszczelnienia 11 - 21 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M40-MGM

Złącze kablowe śrubowe KVR M40-MGM

  • Wymiary : 50 x 50 x 54 mm
  • Numer produktu: 22744001

Zakres uszczelnienia 16 - 28 mm, Długość gwintu 11 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Złącze kablowe śrubowe - KVR M50-MGM

Złącze kablowe śrubowe KVR M50-MGM

  • Wymiary : 60 x 60 x 63 mm
  • Numer produktu: 22745001

Zakres uszczelnienia 21 - 34,5 mm, Długość gwintu 13 mm



Dławnica kablowa, IP68/IP69*, z odciążeniem naciągu, poliamid, M_ x 1,5 mm, z nakrętką...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M20

Podwójne wpusty membranowe DMS M20

  • Wymiary : 25,2 x 25,2 x 13,4 mm
  • Numer produktu: 26042001

Zakres uszczelnienia 7 - 13 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M25

Podwójne wpusty membranowe DMS M25

  • Wymiary : 29,7 x 29,7 x 13,6 mm
  • Numer produktu: 26042501

Zakres uszczelnienia 9 - 17 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M32

Podwójne wpusty membranowe DMS M32

  • Wymiary : 36,7 x 36,7 x 14,7 mm
  • Numer produktu: 26043201

Zakres uszczelnienia 13 - 21 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Podwójne wpusty membranowe - DMS M40

Podwójne wpusty membranowe DMS M40

  • Wymiary : 46,5 x 46,5 x 18,6 mm
  • Numer produktu: 26044001

Zakres uszczelnienia 17 - 28 mm



Podwójny wpust membranowy, IP66, z dwiema membranami uszczelniającymi, zamknięty, elastomer...



Listy zakupów
Detal
Wpusty montażowe - AST M20

Wpusty montażowe AST M20

  • Wymiary : 24,5 x 24,5 x 22,5 mm
  • Numer produktu: 23042001

Zakres uszczelnienia 8 - 13,5 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Listy zakupów
Detal

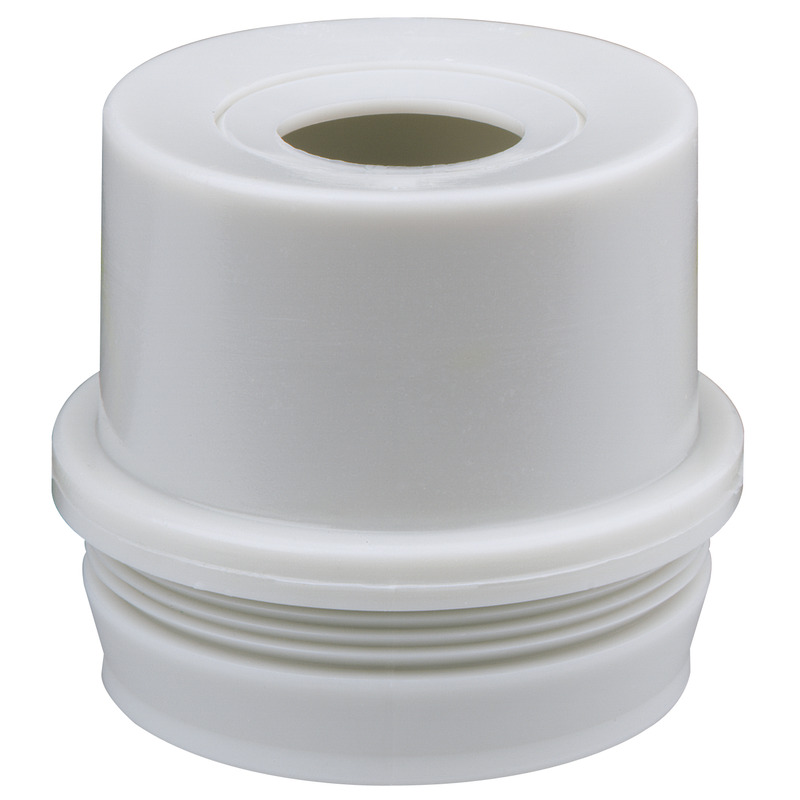

Wpusty montażowe - AST M25

Wpusty montażowe AST M25

  • Wymiary : 29,5 x 29,5 x 22,6 mm
  • Numer produktu: 23042501

Zakres uszczelnienia 9 - 18,5 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Listy zakupów
Detal
Wpusty montażowe - AST M32

Wpusty montażowe AST M32

  • Wymiary : 35,5 x 35,5 x 25,1 mm
  • Numer produktu: 23043201

Zakres uszczelnienia 13 - 23 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Listy zakupów
Detal
Wpusty montażowe - AST M40

Wpusty montażowe AST M40

  • Wymiary : 46,5 x 46,5 x 25,6 mm
  • Numer produktu: 23044001

Zakres uszczelnienia 17 - 30 mm



Wpust montażowy IP55, z otwartą membraną uszczelniającą, elastomer termoplastyczny (TPE), dla...



Listy zakupów
Detal
Nowy Płyta montażowa - Abox MPI 250

Płyta montażowa Abox MPI 250

  • Wymiary : 167 x 217 x 2,5 mm
  • Numer produktu: 89512501

do Abox / Abox Pro 250



Płyta montażowa z materiału izolacyjnego laminowanego melaminą, grubość 2,5 mm, szara, wraz ze...



Listy zakupów
Detal
Nowy Szyna znormalizowana - Abox 160/250 NS35

Szyna znormalizowana Abox 160/250 NS35

  • Wymiary : 35 x 137 x 7,5 mm
  • Numer produktu: 89531601

do Abox / Abox Pro 160



Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi. Do montażu w puszkach...



Listy zakupów
Detal
Nowy Szyna znormalizowana - Abox 250/350 NS35

Szyna znormalizowana Abox 250/350 NS35

  • Wymiary : 35 x 202 x 7,5 mm
  • Numer produktu: 89533501

do Abox / Abox Pro 350



Szyna znormalizowana wg DIN EN 60715, 35 x 7,5 mm, wraz ze śrubami mocującymi. Do montażu w puszkach...



Listy zakupów
Detal
Nowy Uchwyt zacisków - Abox 100 KH 2006 6²

Uchwyt zacisków Abox 100 KH 2006 6²

  • Wymiary : 69 x 124 x 60 mm
  • Numer produktu: 89600601

Uchwyt zaciskowy z szyną znormalizowaną NS35 do montażu zacisków...



Uchwyt zaciskowy z elementem mocującym do montażu zacisków szeregowych i instalacyjnych Wago w...



Listy zakupów
Detal
Nowy Listwa zaciskowa - Abox 250/350 KLS-25²/35²

Listwa zaciskowa Abox 250/350 KLS-25²/35²

  • Wymiary : 21 x 205 x 48 mm
  • Numer produktu: 89643501

umieszczony wyżej zacisk śrubowy dla Abox/Abox Pro 250/350, 5-bieg. -...



Zacisk połączeniowy wg DIN EN 60998 (VDE 0613), Ui=690 V. Do montażu w puszkach łączeniowych Abox /...



Listy zakupów
Detal
Nowy Zestaw do montażu na słupie/rurze - MABF 150-2

Zestaw do montażu na słupie/rurze MABF 150-2

  • Wymiary : 43 x 150 x 15 mm
  • Numer produktu: 89603101

Do skrzynek rozgałęźnych box / Abox Pro od 2024 typy : Abox 250...



Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i...



Listy zakupów
Detal
Nowy Zestaw do montażu na słupie/rurze - MABF 215-1

Zestaw do montażu na słupie/rurze MABF 215-1

  • Wymiary : 47 x 215 x 15 mm
  • Numer produktu: 89604001

Do skrzynek rozgałęźnych Abox / Abox Pro od 2024 typy : Abox 250...



Zestaw do montażu na słupie/rurze wykonany ze stali nierdzewnej V2A ze śrubami mocującymi i...



Listy zakupów
Detal

Dane CAD

Dane CAD Pobierz dane CAD-3D

Twoja prośba

Twoja informacja
Dane firmy
Format CAD

Teksty specyfikaci

Podobne produkty

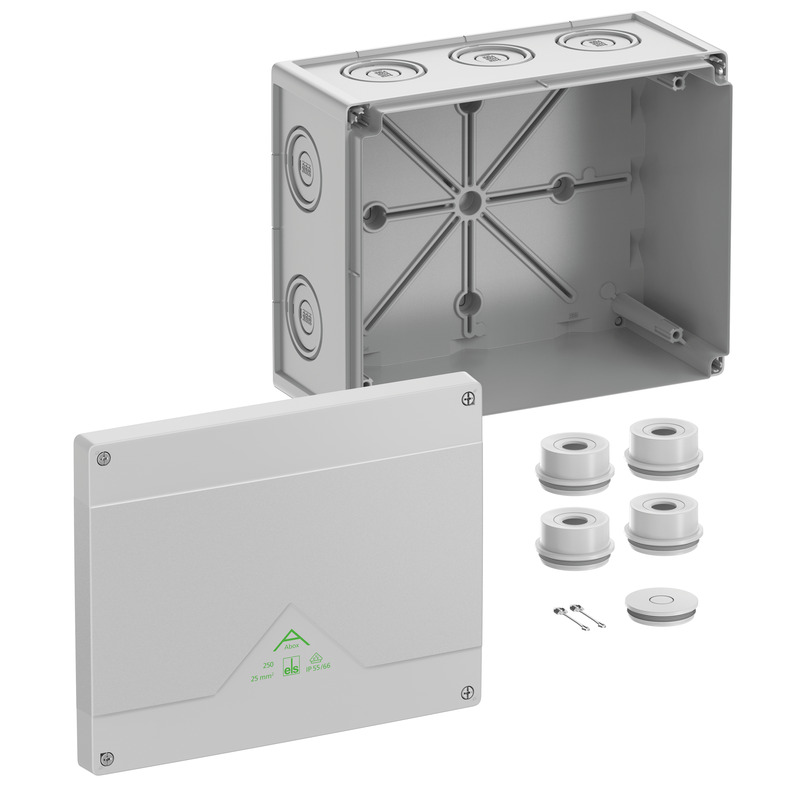

Nowy Skrzynka rozgałęźna - Abox 250-L
